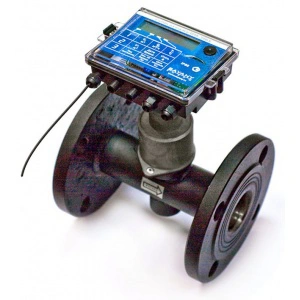

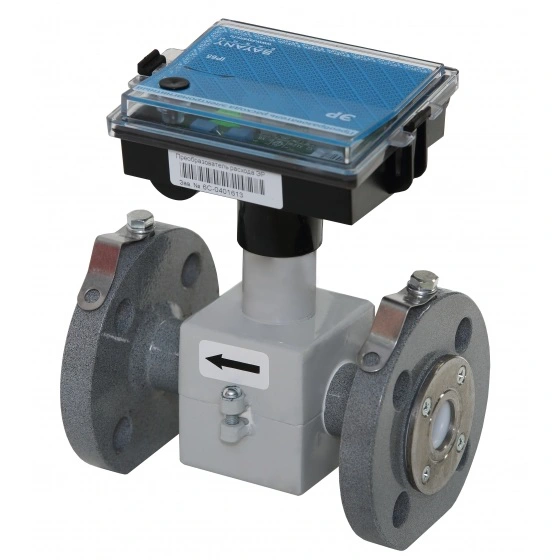

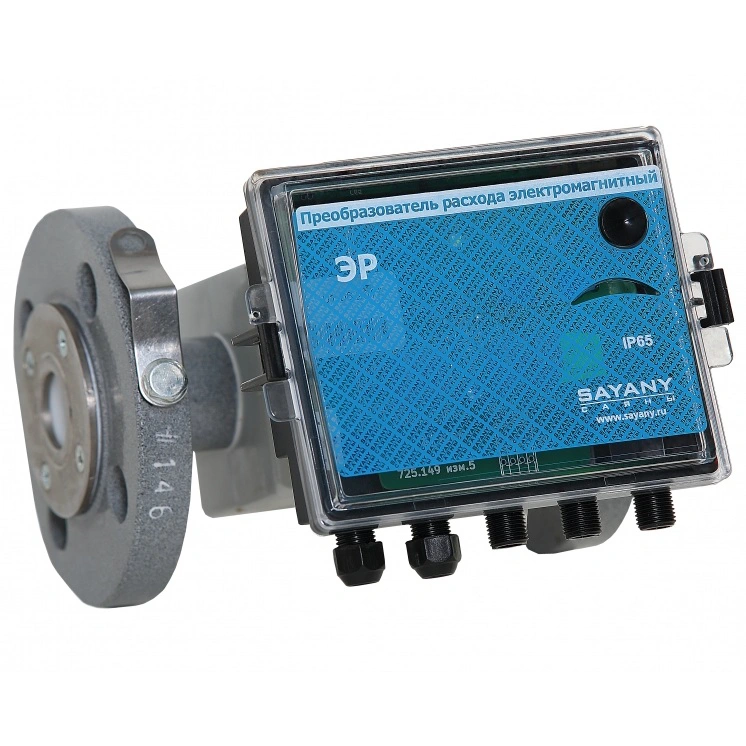

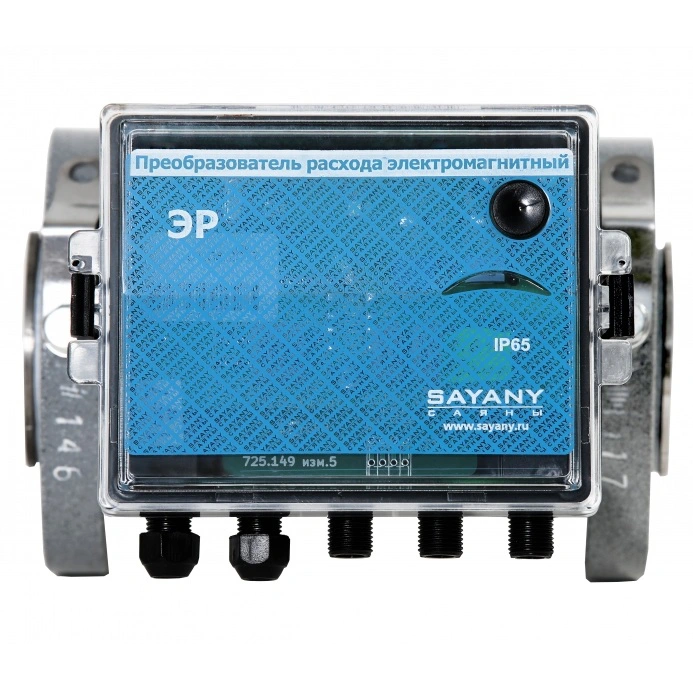

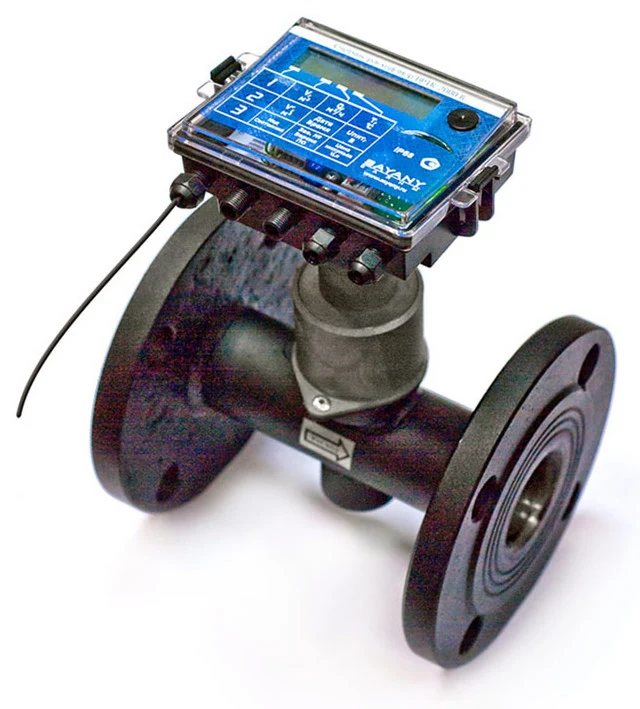

Счетчики-расходомеры КСТ-22 ВР-Д
Счётчик-расходомер КСТ-22 / ЭР-Д предназначен для измерения объёма и расхода жидкости и для преобразования значения объёма жидкости в количество импульсов на выходе.
Устройство используется для измерения объёма и расхода жидкостей с удельной электрической проводимостью более 10-4 См/м в наполненных напорных трубопроводах для учётно-расчётных операций и технологических процессов.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 170373 | BP-D-25 |  |
Счётчик-расходомер КСТ-22 ЭР-Д 1:500 класс 2 Ду-25 Qmax=17 м3/ч (с индикатором) | 39 800 | |||
| 170374 | EP-D-100 | |
Счётчик-расходомер КСТ-22 ЭР-Д 1:500 класс 2 Ду-100 Qmax=280 м3/ч (с индикатором) | 60 000 | |||
| 170375 | EP-D-20 | |
Счётчик-расходомер КСТ-22 ЭР-Д 1:500 класс 2 Ду-20 Qmax=10 м3/ч (с индикатором) | 36 000 | |||
| 170376 | EP-D-32 |  |
Счётчик-расходомер КСТ-22 ЭР-Д 1:500 класс 2 Ду-32 Qmax=29 м3/ч (с индикатором) | 42 400 | |||
| 170377 | EP-D-50 | |
Счётчик-расходомер КСТ-22 ЭР-Д 1:500 класс 2 Ду-50 Qmax=70 м3/ч (с индикатором) | 50 800 | |||
| 170378 | EP-D-80 | |
Счётчик-расходомер КСТ-22 ЭР-Д 1:500 класс 2 Ду-80 Qmax=180 м3/ч (с индикатором) | 57 900 | |||
Особенности
- жидкокристаллический индикатор
- часы реального времени и энергонезависимая память, в которой 1 раз в час сохраняется значение прямого и реверсного объемов. Глубина архива записей – 60 суток при регистрации 1 раз в час. Замена батарейки часов не реже раз в 5 лет.
- радиоканал, протокол РМД, частота 433 МГц, мощность не более 10 мВт, по которому можно производить чтение архива записей
- возможна установка гальванически развязанного интерфейса RS485 для чтения оперативных результатов (опция)
Характеристики
| Исполнение Qmin/Qmax | 1:500 | вес л/имп | |
|---|---|---|---|
| Ду, мм | Qmax, м3/час | Qmin, м3/час | |
| 20 | 10 | 0.02 | 1 |
| 25 | 17 | 0.034 | 5 |
| 32 | 29 | 0.058 | 5 |
| 50 | 70 | 0.14 | 10 |
| 80 | 180 | 0.36 | 25 |
| 100 | 280 | 0.56 | 100 |
| Наименование характеристик | Значение |
|---|---|
| Пределы допускаемой погрешности измерений объема воды и преобразования его в импульсы по ГОСТ Р 51649-2014, %: - для преобразователей расхода 1 класса - для преобразователей расхода 2 класса |
|
| Диапазон температур измеряемой жидкости, °С | от 0 до +150 |
| Максимальное давление теплоносителя, МПа | 1,6; 2,5 |
| Потери давления на максимальном расходе, не более МПа | 0,01 |
| Пределы относительной погрешности измерений времени, % | +/- 0,05 |
| Импульсный выходной сигнал, выполнен по схеме "открытый коллектор" - длительность импульса (замкнуто/разомкнуто) не менее, мс |
100 |
| Условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность, % не более |
от -25 до +65 95 |
| Электропитание преобразователей расхода ЭР от внешнего источника питания: - напряжением, В - максимальным током, мА |
12 500 |
| Типы возможных выходных интерфейсов, через которые возможно считывать показания и архивы, протокол РМД | RS-485, радио, UART |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
| Устойчивость к влиянию внешнего магнитного поля, изменяющегося синусоидально с частотой 50 Гц, А/м | 400 |
| Диапазон температур при транспортировании | -40 ... +50 |
| Средний срок службы теплосчетчика не менее, лет | 12 |
Комплект поставки
- Преобразователь расхода ЭР - 1 шт.
- Адаптер сетевого питания 220/12 В - 1 шт.
- Паспорт преобразователя расхода ЭР - 1 шт.
- Монтажный комплект (КМЧ) - 1 шт. (опция)

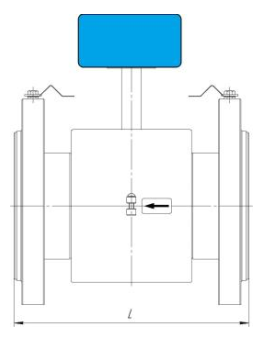

Установочные размеры
.png) |
Ду | L, мм | Вес не более, кг |
|---|---|---|---|
| 20 | 155-1,5 | 2,8 | |
| 25 | 160-1,5 | 3,7 | |
| 32 | 190-1,5 | 5,2 | |
| 50 | 202-2 | 8,2 | |
| 80 | 238-3 | 12,6 | |
| 100 | 252-3 | 18,5 |
