Счетчики воды Тепловодомер

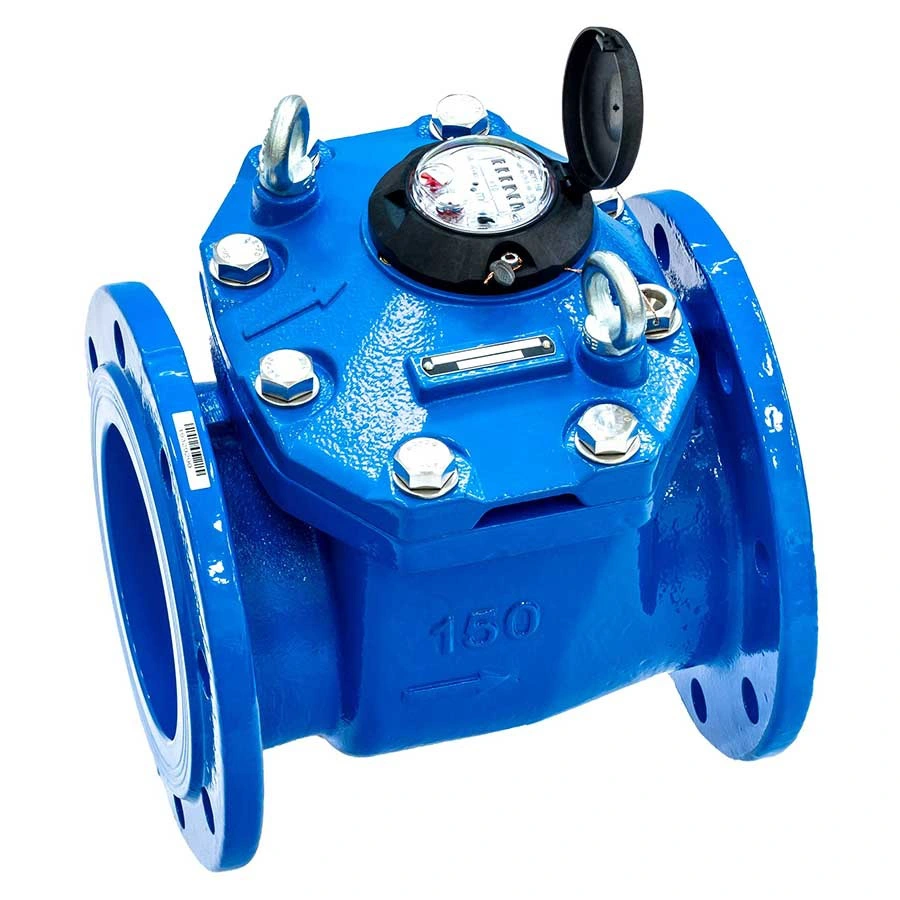

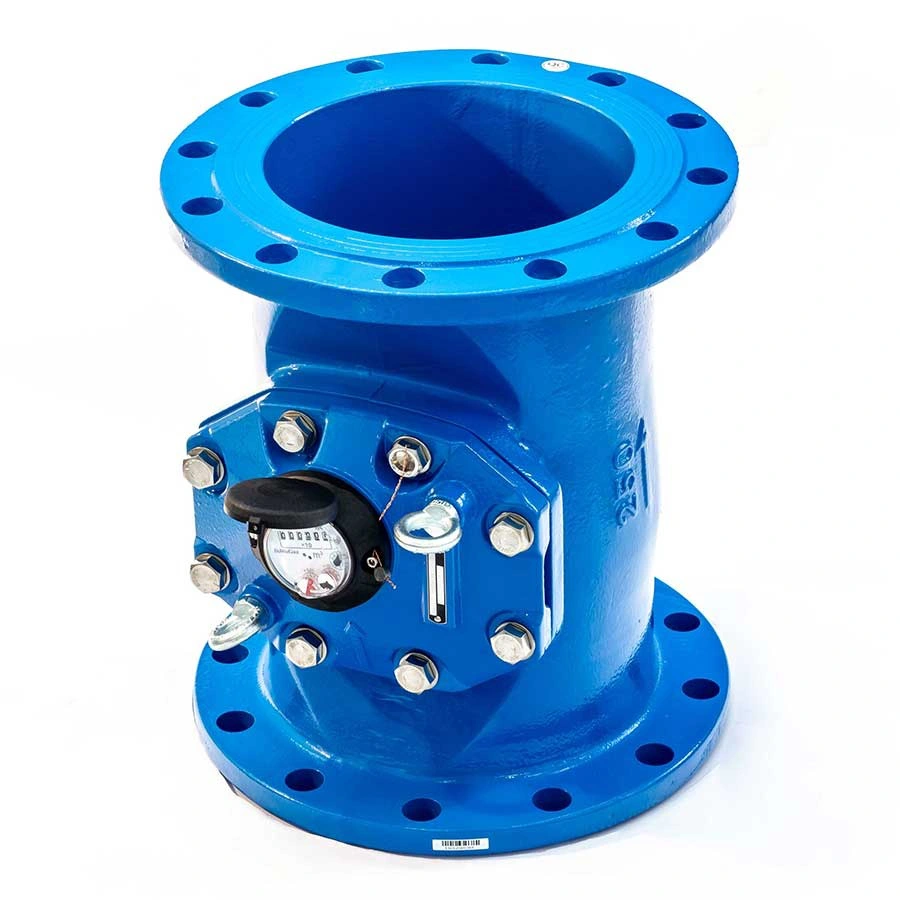

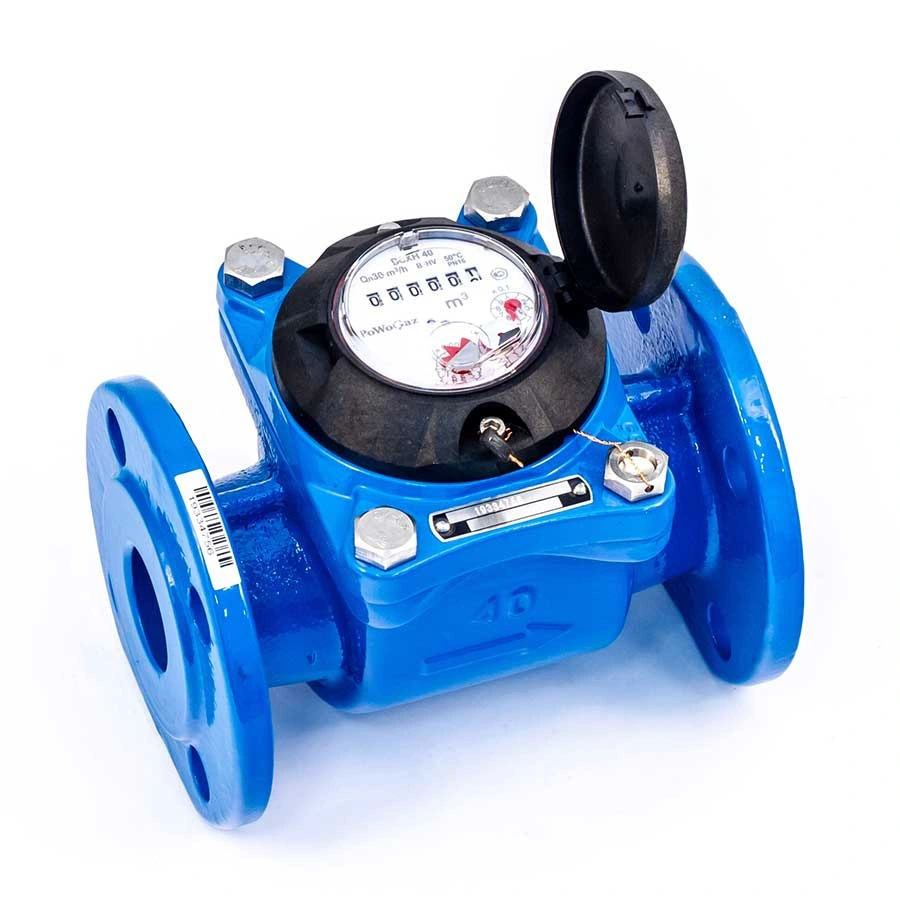

Тахометрические турбинные счетчики с фланцевым присоединением марки ВСХН используются для измерения и учета расхода холодной воды. Они устанавливаются на промышленных трубопроводах, ​подающих сетевую и питьевую холодную воду.

Приборы учета измеряют объем проходимой по трубопроводу воды в кубических метрах и долях. Данные измерений отображаются на циферблате при помощи роликового и стрелочного индикаторов

КодАртикулФотоИнфоСклад  Цена, ₽  Купить
175008 Т-ВСХН040 Счетчик холодной воды Тепловодомер ВСХН-40, турбинный фланцевый, DN 4029 733
– +
175009 Т-ВСХН050 Счетчик холодной воды Тепловодомер ВСХН-50, турбинный фланцевый, DN 50, Ру-1,6 МПа54 522
– +
175010 Т-ВСХН065 Счетчик холодной воды Тепловодомер ВСХН-65, турбинный фланцевый, DN 65, Ру-1,6 МПа42 620
– +
175011 Т-ВСХН080 Счетчик холодной воды Тепловодомер ВСХН-80, турбинный фланцевый, DN 80, Ру-1,6 МПа47 614
– +
175012 Т-ВСХН100 Счетчик холодной воды Тепловодомер ВСХН-100, турбинный фланцевый, DN 100, Ру-1,6 МПа50 748
– +
175013 Т-ВСХН125 Счетчик холодной воды Тепловодомер ВСХН-125, турбинный фланцевый, DN 125, Ру-1,6 МПа57 211
– +
175014 Т-ВСХН150 Счетчик холодной воды Тепловодомер ВСХН-150, турбинный фланцевый, DN 150, Ру-1,6 МПа185 072
– +
175015 Т-ВСХН200 Счетчик холодной воды Тепловодомер ВСХН-200, турбинный фланцевый, DN 200, Ру-1,6 МПа215 968
– +
175016 Т-ВСХН250 Счетчик холодной воды Тепловодомер ВСХН-250, турбинный фланцевый, DN 250, Ру-1,6 МПа300 240
– +

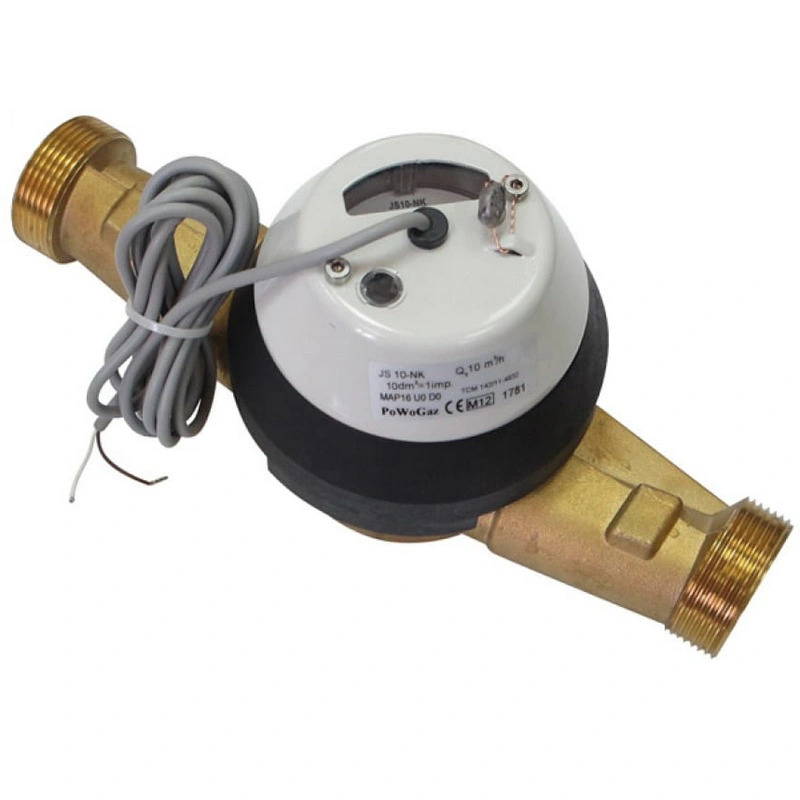

180888 Т-ВСХН032 Счетчик холодной воды Тепловодомер ВСХНд-32, присоединение G 1 1/4", 6 м3/ч (без монтажного комплекта)29 231
– +
183560 Т-ВСХН25 Счетчик холодной воды Тепловодомер ВСХНд-25 Ду 25, 10 л/имп26 014
– +

Особенности

Счетчики турбинные сухоходные с диаметрами условного прохода 40, ​50, ​65, ​80, ​100, ​125, ​150, ​200, ​250 мм изготовлены по ТУ 4213-201-18151455-2002 и измерения объем сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, ​протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, ​системах холодного водоснабжения от +5 до +50 °С при давлении до 1.6 МПа (16 кгс/см2)

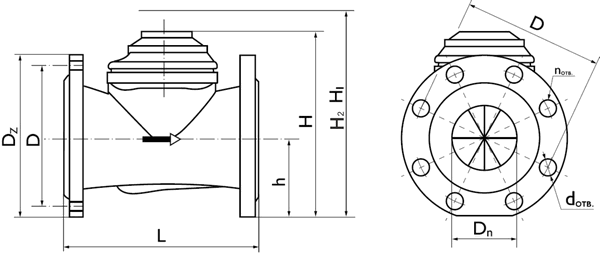

Габаритные размеры

Габаритные размеры, ​мм, ​не более
DN Dz D L h H H1 H2 n отв d отв
40 150 110 200 65 177 277 186 4 18
50 165 125 200 72 187 287 193 4 18
65 185 145 200 83 197 297 205 4 18
80 200 160 225 95 219 339 224 8 18
100 220 180 250 105 229 349 234 8 18
125 250 210 250 120 257 477 250 8 18
150 285 245 300 135 357 582 354 8 22
200 340 300 350 160 382 607 380 12 22
250 400 360 450 193 427 652 427 12 26
