Блоки управления пьезокнопками Электроавтоматика
Блок управления — это оптимальное решение для дистанционного управления электрическими приборами и оборудованием с помощью пьезокнопок и других кнопок.
К сфере применения блоков управления относят электрооборудование высокой мощности:
- инженерное оборудование для бассейна, джакузи, сауны;
- системы контроля температуры, вентиляции, освещения;
- промышленные приборы и аппараты.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 142666 | EL-B-1K |  |
Блок управления пьезокнопками Электроавтоматика Б-1К, 5 А, 1 канал | 12 048 % | |||
| 142665 | EL-B-2A | |
Блок управления двумя пьезокнопками Электроавтоматика Б-2А, 2 канала | 18 749 % | |||
| 181886 | EL-B-4K |  |
Блок управления пьезокнопками Электроавтоматика Б-4К, 5 А, 4 канала | 28 300 | |||
Назначение
Блок управления одноканальный предназначен для дистанционного включения и выключения электрического оборудования бассейнов, бань, саун и другого оборудования с помощью бесконтактных пьезовыключателей (пьезокнопок) или любых других тактовых (без фиксации положения) кнопок.
Конструкция
Блок является микропроцессорным устройством. Он имеет два встроенных источника питания с гальванической развязкой от сети и между собой. Внешний сигнал имеет оптическую развязку. Блок конструктивно выполнен в пластмассовом корпусе с передним присоединением проводов питания и выходных электрических цепей. Блок устанавливается на монтажную DIN-рейку шириной 35 мм или на ровную поверхность предварительно установив фиксаторы замков в крайние отверстия. На лицевой стороне расположены два индикатора режима работы: индикатор питания «Сеть» (зеленый цвет) и двухцветный индикатор работы (зеленый цвет — нагрузка включена, красный цвет — нагрузка отключена).
Технические характеристики
| Б-1К | Б-4К | |
|---|---|---|
| Напряжение питания, В / Гц | 220 / 50 | |
| Потребляемая мощность, Вт | 1,5 | |
| Диапазон выдержек времени, мин | 0,5–900,5–60 | |
| Погрешность выдержки по времени | не более 3% | |
| Максимальное коммутируемое напряжение (AC/DC), В | 250 | |
| Максимальный коммутируемый ток при активной нагрузке | при AC 250 B, 50 Гц / 5А при DC 30 B / 5А | |
| Максимально коммутируемая мощность, ВА | 1000 | |
| Механическая износостойкость | не менее 10^5 циклов | |
| Напряжение на кнопке управления (DC), В | 5 | |
| Количество и тип контактов | 1 переключающая группа | 4 переключающие группы |
| Степень защиты | IP20 | |
| Диапазон рабочих температур, °С | -25 ... +55 | |
| Температура хранения, °С | -40 ... +60 | |
| Относительная влажность воздуха | до 80% при 25 °C | |
| Высота над уровнем моря, м | до 2000 | |
| Рабочее положение | произвольное | |
| Удаленность кнопки от блока (максимальная), м | 200 | |
| Габаритные размеры, мм | 53х88х62 | 105×88×62 |
| Масса, кг | 0,1 | 0,25 |

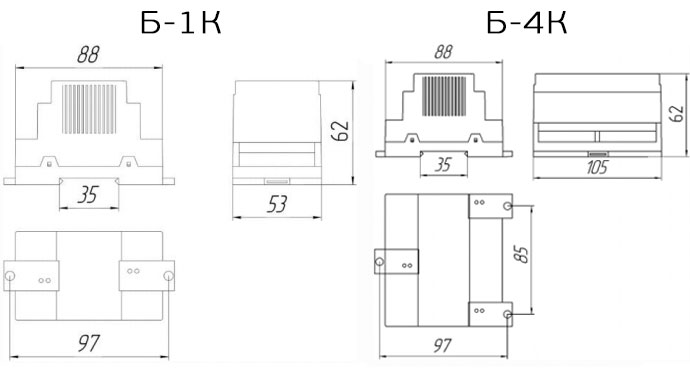

Габаритные размеры
.jpg)
Подкключение к сети блока Б-1К
.jpg)
Подкключение к сети блока Б-4К в 1-фазную сеть
.png)
Подкключение к сети блока Б-4К в 3-фазную сеть
