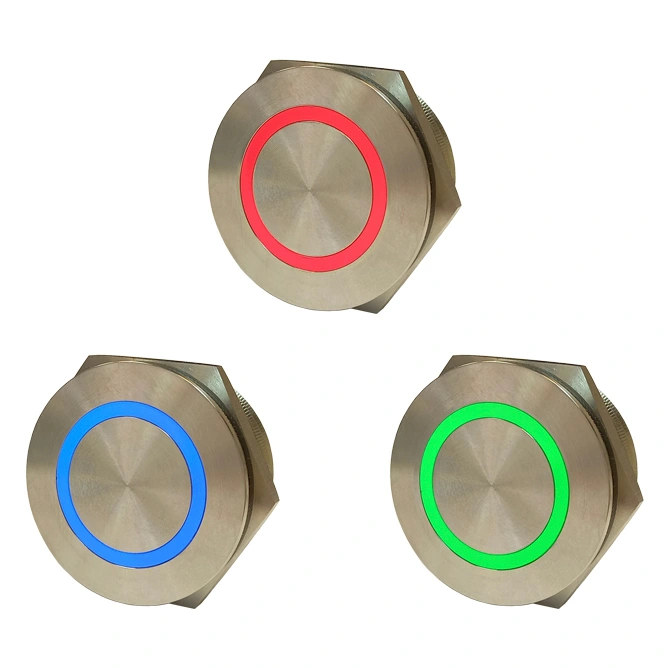

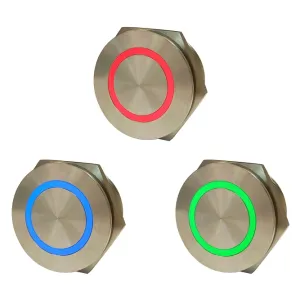

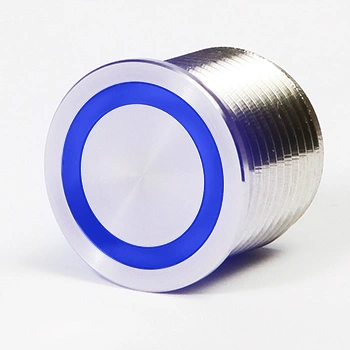

Пьезокнопки с индикацией Электроавтоматика круглые

Кнопочные выключатели круглые Электроавтоматика (R1, ​R2) с защитой IP68 представлены в широком ассортименте, ​который позволяет подобрать требуемое вам исполнение кнопки. Вы можете выбрать материал корпуса: нержавеющая сталь и анодированный алюминий в зависимости от условий эксплуатации пьезокнопочного выключателя.

КодАртикулФотоИнфоСклад  Цена, ₽  Купить
109876 R1-M27-SN Пьезокнопка сенсорная c подсветкой LED RGB, М27*1,5(¾), AISI-304 /ПК.01/ВБз27R1SN-C-12T8 023
%
– +
139822 R1-M22-SN Пьезокнопка с кольцевой индикацией Электроавтоматика R1 в комплекте с гайкой и уплотнительным кольцом, плоская, круглой формы, резьба М22 x 1,5, сталь AISI-3161 990
– +
139824 R2-M22-SN Пьезокнопка с кольцевой индикацией Электроавтоматика R2 в комплекте с гайкой и уплотнительным кольцом, рельефная, круглой формы, резьба М22 x 1,5, сталь AISI-3161 990
– +
139828 R2-M27-SN Пьезокнопка с кольцевой индикацией Электроавтоматика R2 в комплекте с гайкой и уплотнительным кольцом, рельефная, круглой формы, резьба М27 x 1,5, сталь AISI-3162 490
– +
139832 R2-M30-SN Пьезокнопка с кольцевой индикацией Электроавтоматика R2 в комплекте с гайкой и уплотнительным кольцом, рельефная, круглой формы, резьба М30 x 1,5, сталь AISI-3162 990
– +
143769 R1-M30-SN Пьезокнопка с кольцевой 3-х цветной индикацией Электроавтоматика R1, плоская, круглой формы, резьба 1" М30 x 1,5, сталь AISI-316, с кабелем 10 м6 432
%
– +
173150 ВБз27-ORING Кольцо уплотнительное для сенсорной пьезокнопки ВБз27R1SN-C-12T, М27, пластик25
%
– +

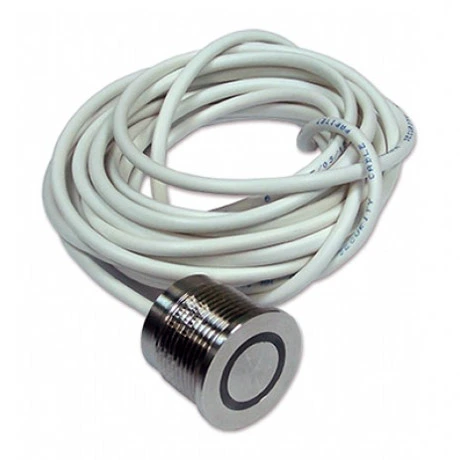

177843 R1-M27-SN-10 Пьезокнопка сенсорная c подсветкой LED RGB, М27*1,5(¾), AISI-304, кабель 10 м8 705
– +
181884 R1-M27-SN-10-316 Пьезокнопка сенсорная c подсветкой LED RGB, М27*1,5(¾), AISI-316, кабель 10 м9 761
– +
185534 R1-M30-SN4 Пьезокнопка с кольцевой 3-х цветной индикацией Электроавтоматика R1, плоская, круглой формы, резьба 1" М30 x 1,5, сталь AISI-304, с кабелем 10 м8 169
– +
168593 1504293504 Гайка для сенсорной пьезокнопки ВБз27R1SN-C-12T, М27 x 1,5, пластик33
%
– +

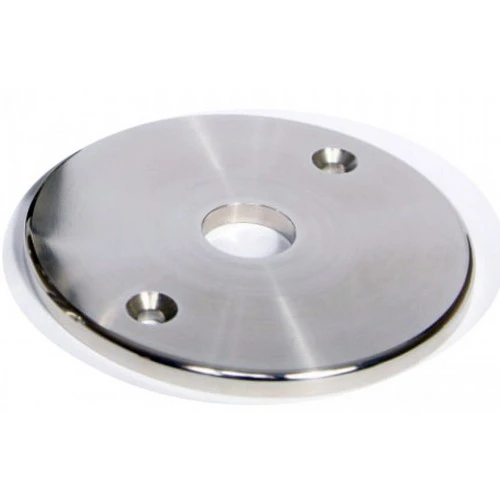

168594 АСП-3 Накладка для сенсорной пьезокнопки ВБз27R1SN-C-12T, М27 x 1,5, AISI-304 3 мм1 747
%
– +

Технические характеристики

Степень защиты IP68
Ударопрочность IK04 (AN), ​IK06 (SN)
Номинальные токи/напряжения, ​А / В 0–0,15 / 0-±24
Длительность импульса (без обработки), ​мс 120-200
Рабочие температуры, С -40 … +75
Сопротивление контакта «Вкл» (макс.), ​Ом 10
Сопротивление контакта «Выкл» (мин.), ​МОм 5
Усилие нажатия типовое, ​Н 3–5
Предельно допустимая скорость нарастания температуры, dt˚/dt 2˚ / сек
Ресурс Более 50 миллионов циклов
Индикация, ​мА / В 20 мА на канал / 12 В

Нержавеющая сталь или анодированный алюминий

Если вам необходимо подобрать пьезокнопки, ​которые могут безотказно работать в суровых эксплуатационных условиях, ​таких как: пыль, ​влага, ​перепады температур, ​прямой контакт с водой, — то оптимальным выбором для вас станут пьезовыключатели из нержавеющей стали.

Если вам необходимы бесконтактные пьезокнопки, ​которые на протяжении всего периода эксплуатации будут иметь: высокую прочность, ​долговечность, ​безотказную работу, — то вам подойдут пьезовыключатели из анодированного алюминия.

Варианты корпусов

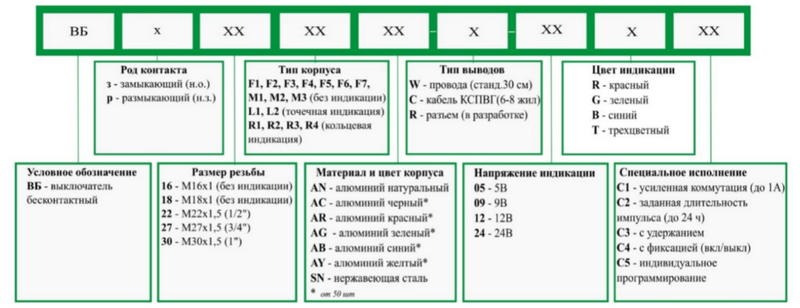

Затем вам необходимо подобрать диаметр резьбы пьезовыключателя под диаметр отверстия. Вы также можете выбрать требуемый внешний вид пьезокнопок, ​выбрав тип корпуса: F, ​М, ​L, ​R и тип индикации. Пьезокнопки могут быть выполнены без индикации, ​а также с такими видами индикации, ​как: точечная и кольцевая. Современный внешний вид пьезокнопок гармонично вписывается в состав панелей оборудования любого типа. Пьезокнопки выбирают для установки в офисное, ​промышленное, ​медицинское, ​автозаправочное оборудование.

Преимущества пьезокнопок перед обычными

Пьезокнопки обладают рядом преимуществ по сравнению с обычными кнопками.

Пьезокнопки Обычные кнопки

Долговечность, ​«пожизненный» ресурс — 50 млн. циклов вкл. / откл., ​обусловленный отсутствием подвижных элементов.

Ограниченный срок службы, ​обусловленный подвижной механической конструкцией кнопок.

Полная герметичность — кнопочные выключатели имеют степень защиты IP68 (полная водонепроницаемость. Устройство может работать в погруженном режиме).

Для герметичности требуется специальная дополнительная конструкция по защите.

Искробезопасность, ​пожаробезопасность, ​взрывозащищенность.

При коммутации в контактном узле происходит искрообразование.

Вибростойкость (вибрация мест крепления — частота до 200 Гц, ​ускорение 2g).

Невозможность использования в условиях вибрации.

Наличие клавиатурного исполнения — возможность встраивания пьезокнопки непосредственно в панель оборудования, ​при этом лицевая часть панели служит рабочей поверхностью кнопки.

Для обеспечения герметичности панели требуется дополнительно специальная оболочка.

Габаритные размеры

Резьба M22

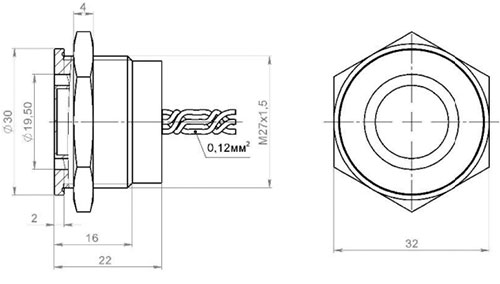

Резьба M27

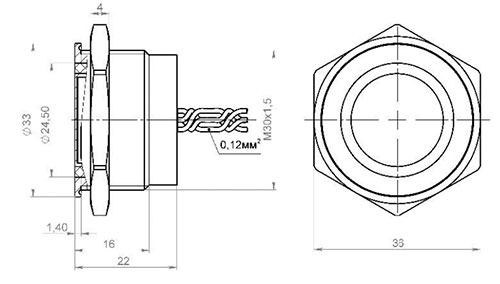

Резьба M30

Особенности

  • тип выводов — провода длиной 30 см;
  • род контакта — замыкающий (Н.О.);
  • цвет световой индикации: красный, ​зеленый, ​синий.

Дополнительное оборудование

Для установки пьезокнопки также могут использоваться дополнительные элементы:

Комплектация

  • пьезокнопка;
  • крепежная гайка (анодированный алюминий — AN, ​нержавеющая сталь — SN);
  • уплотнительное кольцо;
  • кабель 1,5 м.
Закладной элемент, ​импульсный пускатель и блок управления в стоимость пьезокнопки не входят.
