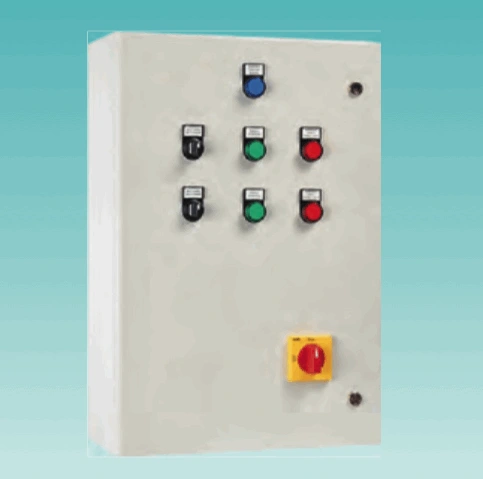

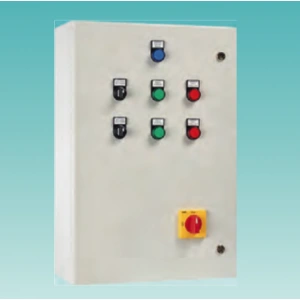

Шкафы управления Espa CET1
Шкафы Espa СET предназначены для защиты электродвигателей и управления 3-фазными насосами. Тип запуска — «звезда—треугольник». Шкафы позволяют обеспечить согласованную работу насоса в зависимости от модели. Обширный перечень опций позволяет существенно расширить функциональные возможности шкафов.
Преимущества и особенности
- универсальность шкафов управления серии CET позволяет применять их во всех сферах эксплуатации электронасосов, в том числе для управления насосами для бассейнов;
- запуск насоса возможен в ручном либо в автоматическом режиме;
- для управления работой насоса в автоматическом режиме предусмотрена возможность подключения внешних сигнальных устройств (поплавковых выключателей либо реле давления). При отсутствии подключенных сигнальных устройств CET обеспечивает функцию защиты электродвигателей насосов;
- главным выключателем, размещенным на лицевой панели, осуществляется подача электропитания в шкаф управления либо его обесточивание;
- функционал шкафов управления CET может быть существенно расширен в соответствии с требованиями пользователя при дозаказе опций из предлагаемого обширного перечня.
Технические характеристики
| Характеристики | CET1/18.5 | CET1/30 |
|---|---|---|
| Мощность управляемых насосов Р2, кВт | 18,5 | 30 |
| Максимальный рабочий ток, А | 38 | 60 |
| Напряжение, В | 3~400 | |
| Электрические характеристики | ||
| Степень защиты | IP55 | |
| Частота тока, Гц | 50/60 | |
| Световая индикация | есть | |
| Эксплуатационные ограничения | ||
| Температура окружающей среды, °C | -5 ... +40 | |
| Допустимая влажность при температуре 40 °C, % | 50 | |
Электрические характеристики
| Модель | Мощность управляемых насосов Р2, кВт | Напряжение питания, В | Сила тока, А |
|---|---|---|---|
| CET1/18.5 | 18,5 | 400 | 38 |
| CET1/30 | 30 | 60 |
Конструктивное исполнение
Электромеханические шкафы управления серии CET представляют собой электромеханические компоненты управления насосами и компоненты защиты, скомплексированные и компактно размещенные в пылевлагозащищенном корпусе со световой индикацией и общим (главным) выключателем.
Материалы изготовления
| Конструктивный элемент (деталь) | Материал |
|---|---|
| Корпус | сталь (окрашенная) |

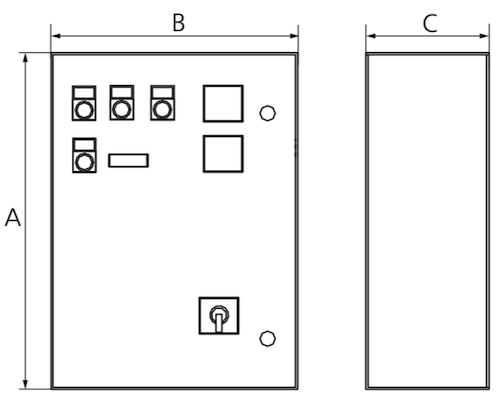

Габаритные размеры
.png)
| Модель | A | B | C | Вес, кг |
|---|---|---|---|---|
| CET1 | 500 | 400 | 230 | 16 |
Опции
| Опция | Расшифровка |
|---|---|
| RL-C | Реле для подключения электродов уровня |
| K3SL | Комплект из 3 электродов |
| AA-C | Акустическая сигнализация (сирена) мощностью 90 дБ, вход для датчика уровня или реле давления |
| LL-C | Световая сигнализация с входом для датчика уровня или реле давления |
| DBT-C | Акустическая сигнализация с аккумулятором |
| VOLT-C | Аналоговый вольтметр |
| COM-V-C | Вольтметр 3-фазный |
| AMP-25-C | Амперметр, 25 А |
| AMP-100-C | Амперметр, 100 А |
| AMP-500-C | Амперметр, 500 А |
| COM-A-C | Переключатель амперметра с 3 А.Т. |
| 2GMA-C | Комплект из 2 поплавков для запуска/останова |
| CSF 380-C | Реле контроля последовательности и пропадания фаз |
| CMMT-C | Реле контроля напряжения в питающей сети |
| PSS-C | Проводная кнопка старт/стоп |
| CEV24-C | Реле активирования внешних устройств по сигналу от датчика уровня или реле давления, 24 В |
| FE-C | Аварийная кнопка |
| CON-O-C | Счетчик моточасов |
| DT-C | 24-часовой таймер |
| WT-C | Недельный таймер |
| TMF-C | Многофункциональный таймер |
| DMR/SS | Выносной дисплей управления запуском (плавный пуск) |
| TPL-C | Таймер старт/стоп |
| CI24V-C | Комплект для полива включающий реле 24 В (AC) для вкл/выкл двигателя |
