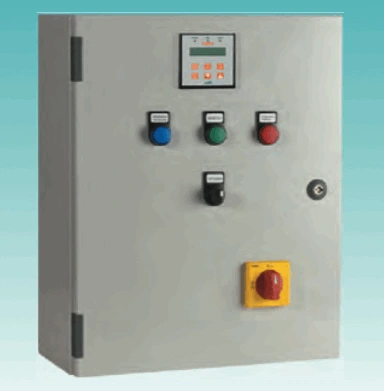

Шкафы управления Espa CSSP1
Шкафы Espa CSSP1 предназначены для управления 3-фазными насосами. Тип запуска - «плавный пуск». Шкафы позволяют обеспечить работу одного насоса в автоматическом режиме. Обширный перечень опций позволяет существенно расширить функциональные возможности шкафов
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 141528 | 5000005900 |  |
Шкаф управления Espa CSSP1/37, 37 кВт, 400 В | 761 525 % | |||
| 141529 | 5000005901 | |
Шкаф управления Espa CSSP1/45, 45 кВт, 400 В | 816 658 % | |||
| 141530 | 5000005902 | |
Шкаф управления Espa CSSP1/55, 55 кВт, 400 В | 864 806 % | |||
| 141531 | 5000005903 | |
Шкаф управления Espa CSSP1/59, 59 кВт, 400 В | 964 336 % | |||
| 141532 | 5000005904 | |
Шкаф управления Espa CSSP1/75, 75 кВт, 400 В | 1 058 966 % | |||
| 141533 | 5000005905 | |
Шкаф управления Espa CSSP1/90, 90 кВт, 400 В | 1 348 694 % | |||
| 141534 | 5000005906 | |
Шкаф управления Espa CSSP1/110, 110 кВт, 400 В | 1 691 158 % | |||
| 141535 | 5000005907 | |
Шкаф управления Espa CSSP1/132, 132 кВт, 400 В | 1 809 653 % | |||
| 141536 | 5000005908 | |
Шкаф управления Espa CSSP1/162, 162 кВт, 400 В | 1 970 255 % | |||
| 141537 | 5000005909 | |
Шкаф управления Espa CSSP1/220, 220 кВт, 400 В | 2 345 547 % | |||
Преимущества и особенности
- широкий диапазон и универсальность электрических характеристик шкафов управления CSSP1 позволяют применять их во всех сферах эксплуатации электронасов;
- запуск насоса возможен в ручном либо в автоматическом режиме;
- для управления работой насосов в автоматическом режиме предусмотрена возможность подключения внешних сигнальных устройств (поплавковых выключателей либо реле давления). При отсутствии подключенных сигнальных устройств CSSP1 обеспечивают функцию защиты электродвигателей насосов;
- главным выключателем, размещенным на лицевой панели, осуществляется подача электропитания в шкаф управления либо его обесточивание;
- дополнительные выходы позволяют выводить индикацию об ошибке на аварийную сигнализацию (световую или звуковую);
- функционал шкафов управления может быть существенно расширен в соответствии с требованиями пользователя при дозаказе опций из предлагаемого обширного перечня.
Технические характеристики
| Характеристики | CSS1 | CSSP1 |
|---|---|---|
| Мощность управляемых насосов Р2, кВт | 2,2–22 | 7,7–220 |
| Максимальный рабочий ток, А | 6–45 | 68 |
| Напряжение, В | 3~ 400 | |
| Электрические характеристики | ||
| Степень защиты | IP55 | IP54 |
| Частота тока, Гц | 50/60 | |
| Световая индикация | есть | |
| Эксплуатационные ограничения | ||
| Температура окружающей среды, °C | -5 ... +40 | |
| Допустимая влажность при температуре 40 °C, % | 50 | |
Конструктивное исполнение
Шкафы управления CSSP1 представляют собой электронные и электромеханические компоненты управления насосами, компоненты защиты, скомплексированные и компактно размещенные в пылевлагозащищенном корпусе, светодиодной индикацией и общим (главным) выключателем.
Материалы изготовления
| Конструктивный элемент (деталь) | Материал |
|---|---|
| Корпус | Сталь (окрашенная) |

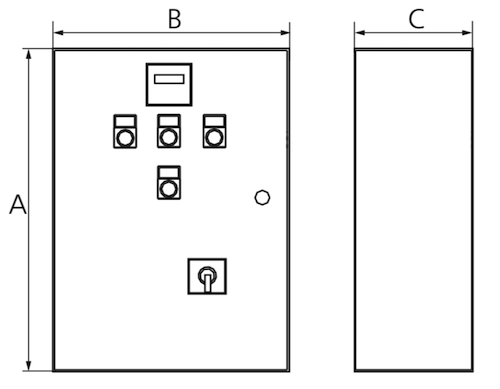

Габаритные размеры
.png)
| Модель | A | B | C | Вес, кг |
|---|---|---|---|---|
| CSSP1 | 800 | 600 | 330 | 35 |
Опции
| Опция | Расшифровка |
|---|---|
| RL-C | Реле для подключения электродов уровня |
| K3SL | Комплект из 3 электродов |
| AA-C | Акустическая сигнализация (сирена) мощностью 90 дБ, вход для датчика уровня или реле давления |
| LL-C | Световая сигнализация с входом для датчика уровня или реле давления |
| DBT-C | Акустическая сигнализация с аккумулятором |
| VOLT-C | Аналоговый вольтметр |
| COM-V-C | Вольтметр 3-фазный |
| AMP-25-C | Амперметр, 25 А |
| AMP-100-C | Амперметр, 100 А |
| AMP-500-C | Амперметр, 500 А |
| COM-A-C | Переключатель амперметра с 3 А.Т. |
| 2GMA-C | Комплект из 2 поплавков для запуска/останова |
| CSF 380-C | Реле контроля последовательности и пропадания фаз |
| CMMT-C | Реле контроля напряжения в питающей сети |
| PSS-C | Проводная кнопка старт/стоп |
| CEV24-C | Реле активирования внешних устройств по сигналу от датчика уровня или реле давления, 24 В |
| FE-C | Аварийная кнопка |
| CON-O-C | Счетчик моточасов |
| DT-C | 24-часовой таймер |
| WT-C | Недельный таймер |
| TMF-C | Многофункциональный таймер |
| DMR/SS | Выносной дисплей управления запуском (плавный пуск) |
| TPL-C | Таймер старт/стоп |
