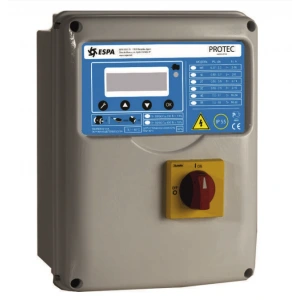

Электронные блоки управления Espa Protec

Преимущества и особенности

• Широкий диапазон и универсальность электрических характеристик электронных блоковуправления серии Protec позволяет применять их во всех сферах эксплуатации электронасосов, ​в том числе в сфере водоотведения.
• Запуск насоса возможен в ручном либо в автоматическом режиме.
• Для управления работой насосов в автоматическом режиме предусмотрена возможность подключения внешних сигнальных устройств (поплавковых выключателей либо реле давления). При отсутствии подключенных сигнальных устройств Protec обеспечивает функцию защиты электродвигателей насосов.
• Для защиты электродвигателей применяется измерение таких параметров потребляемого тока, ​как сила тока и коэффициент мощности (cos ϕ).
• Функция защиты от превышения потребляемого тока, ​настраиваемая с точностью до 0,1 А, ​позволяет обеспечить максимальную защиту насоса от перегрева, ​блокировки вала, ​повышенной нагрузки на валу и т.д.
• Функция защиты от «сухого хода», ​основанная на определении коэффициента мощности (cos ϕ),позволяет обеспечить защиту насоса даже при отсутствии дополнительных сигнальных устройств (поплавковый выключатель, ​электроды уровня, ​реле «сухого хода» и т. п.).
• Функция защиты от повышенного и пониженного напряжения в сети позволяет защитить электродвигатель насоса от перегрузки и обеспечивает автоматический перезапуск насоса при стабилизации электропитания.
• Обеспечить дополнительную защиту электродвигателей трехфазных насосов позволяет функция защиты от пропадания фазы питания и/или неправильного чередования фаз*.
• После срабатывания любой из защит в автоматическом режиме производится 4 перезапуска насоса с интервалами между перезапусками, ​запрограммированными пользователем. Возможен выбор циклического режима, ​при котором цикл из 4 запрограммированных перезапусков повторяется в течение неограниченного времени.
• LCD-дисплей позволяет в реальном времени отслеживать параметры сети электропитания, ​потребляемого тока, ​cos ϕ, ​на экран дисплея выводятся текстовые сообщения об ошибках.
• С помощью кнопок, ​размещенных на лицевой панели производится настройка параметров и сброс ошибок.
• Главным выключателем, ​размещенным на лицевой панели, ​осуществляется подача электропитания в блок управления либо его обесточивание.
• В корпусе однофазной модели предусмотрено место для размещения и контакты для подключения внешнего пускового конденсатора**.
• Дополнительные выходы позволяют выводить индикацию об ошибке на аварийную сигнализацию (световую или звуковую)***.
• Функционал блоков управления Protec может быть существенно расширен в соответствии с требованиями пользователя при дозаказе опций из предлагаемого обширного перечня.

Технические характеристики

Конструктивное исполнения

Электронные блоки управления серии Protec представляют собой электронные и электромеханические компоненты управления насосами, ​компоненты защиты, ​скомплексированные и компактно размещенные в пылевлагозащищенном корпусе, ​с внешними LCD-дисплеем, ​пленочной клавиатурой для программирования, ​светодиодной индикацией и общим (главным) выключателем.

Материалы изготовления

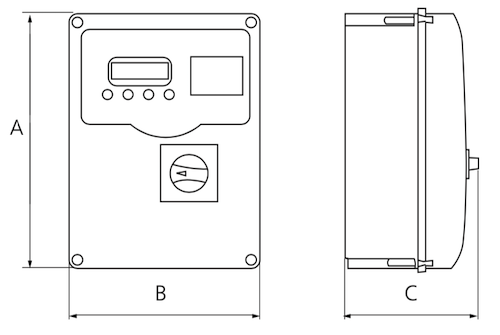

Габаритные размеры
