Электронные терморегуляторы Евроавтоматика
Регулятор температуры RT-820M предназначен для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, системах водяного отопления и т.п. путем включения/выключения нагревательной или охлаждающей установки по сигналам выносного датчика температуры.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 171873 | 318-260-0010 |  |
Электронный регулятор температуры Евроавтоматика RT-820M, от -25 до +130 градусов, 220 В, мощность до 2 кВт | 8 978 % | |||
Принцип работы
В режиме «обогрев»
Если температура в зоне контроля ниже установленного на терморегуляторе значения, контакты исполнительного реле замкнуты, нагреватель включён. При достижении установленного значения температуры контакты размыкаются и нагреватель отключается. При снижении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, и нагреватель включается снова.
В режиме «охлаждение»
Если температура в зоне контроля выше установленного на терморегуляторе значения, контакты исполнительного реле замкнуты, охладитель (холодильник, вентилятор и т. п.) включён. При достижении установленного значения температуры контакты размыкаются и охладитель отключается. При увеличении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, и охладитель включается снова. Все терморегуляторы работают с выносными датчиками температуры. Клеммы подключения датчика изолированы от сети питания и контактов исполнительного реле.
Особенности
- Выбор режима работы – нагрев или охлаждение
- Коррекция показаний датчика 9°C
- Аварийная индикация превышения температуры на 5°C свыше установленной, выход – выводы сток – исток полевого транзистора с допустимым напряжением 50 В, индикация на табло – мигание индикаторов с частотой 0,5 Гц
- Отключение аварийной индикации
- Контроль исправности датчика
- Индикация кода ошибки на табло
Технические характеристики
| Параметры | Значения |
|---|---|
| Напряжение питания | 230 В 50 Гц |
| Максимальный ток катушки контактора | 3 А |
| Максимальный коммутируемый ток (AC1) | 16 А |
| Максимальная мощность электронагревательной установки (ТЭН, радиаторы и т.п.) | 2000 Вт |
| Контакт | 1NO |
| Диапазон регулируемых температур | -20 — +130°С |
| Гистерезис | 1-30°С |
| Точность установки | 1°С |
| Датчик температуры | полупроводниковый - КТУ81/210 |
| Длина провода с датчиком | 2,5 м |
| Сигнализация включения нагрузки | - |
| Температурная коррекция | ±5°С |
| Диапазон рабочих температур | от -25°С до +50°С |
| Потребляемая мощность | не более 2 Вт |
| Габариты (ШхВхГ) | 35х90х65 мм |

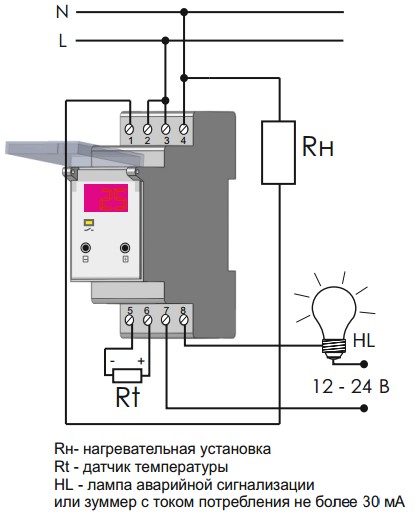

Схема подключения

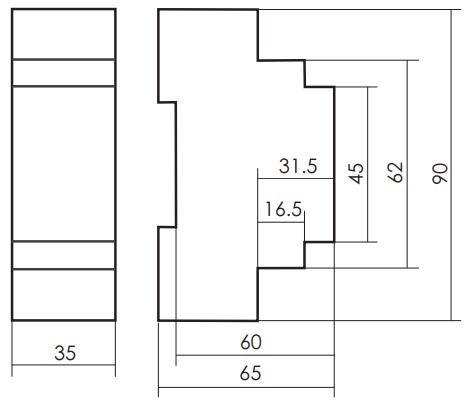

Габаритные размеры
