Реле потока лопастное FS-1R
Реле потока FS-1R предназначено для контроля наличия потока в различных системах.
В отопительных установках реле используется для отключения горелки при отсутствии или при нарушении циркуляции рабочей среды в установке. Отсутствие протока нарушает функционирование предохранительных и защитных устройств, зависящих от температуры.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 172125 | FS1R |  |
Реле потока жидкости FS-1R, 220 В, НР 1", латунь | 9 660 | |||
Реле имеет абсолютную защиту электрических компонентов от воздействия среды: электрические детали отделяет от жидкой среды металлический сильфон из высококачественной стали. Использование такой стали в конструкции многих деталей защищает прибор от коррозии. Электрический переключающий контакт позволяет выполнять включение/выключение любого из электрических устройств при достижении протоком параметров, при которых происходит срабатывание реле. Установка реле в трубопровод производится через муфту резьбой 1", внутренняя резьба.
Технические характеристики (стандартное исполнение):
- Электрические контакты: 1 SPDT 220 VAC/ 10 А; 24 VDC
- Среда измерения: неагрессивные жидкости
- Максимальное рабочее давление жидкости: 10,34 атм.
- Температура жидкости 0…120°С.
- Температура окружающей среды: 0…60°С
- Резьба присоединения: 1"G (наружняя).
- Материал штуцера: Латунь (стандарт), нерж.сталь (заказ).
- Диапазон потока: 18...2 000 литр/мин.
Таблица расходов
| Скорость потока в м3/час | |||||||||||||||
| Диаметр трубы (мм) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 100 | 125 | 150 | 200 | |
| Минимальная настройка | вкл | 0.95 | 1.32 | 1.70 | 3.11 | 4.09 | 6.24 | 14.8 | 28.4 | 43.2 | 85.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| выкл | 0.57 | 0.84 | 1.14 | 2.16 | 2.84 | 4.32 | 11.4 | 22.9 | 35.9 | 72.7 | 6.13 | 9.31 | 12.26 | 38.6 | |
| Максимальная настройка | вкл | 2.0 | 3.02 | 4.36 | 6.6 | 7.84 | 12.0 | 29.1 | 55.6 | 85.2 | 172.6 | 13.4 | 26.8 | 32.7 | 94.26 |
| выкл | 1.93 | 2.84 | 4.09 | 6.13 | 7.23 | 11.4 | 27.7 | 53.4 | 81.8 | 165.8 | 17.3 | 25.21 | 30.66 | 90.85 | |

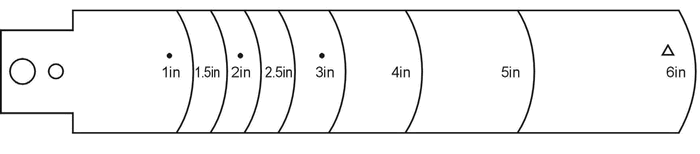

Размер лопастей поставляемых в комплекте:
Точкой указаны стандартные размеры поставляемые с каждым регулятором. Остальные поставляются под заказ. Все размеры приведены в дюймах.
Габаритные размеры
