Насосы дозирования мембранные Etatron eOne MA
Etatron eOne — серия цифровых дозирующих насосов с интеллектуальным управлением процесса дозирования. Технические характеристики обеспечивают надежное и эффективное решение в сферах химического дозирования и обработки воды.
eOne MA — аналоговый мембранный дозирующий насос с ручным управлением.
- Высокая частота впрыска реагента - до 300 имп/мин
- Производительность от 1 до 30 л/ч, противодавление от 0,5 до 20 бар
- Поддержка датчика уровня реагента.
Основные особенности
Система контроля изменения выходного потока по отношению к колебаниям противодавления в системе.
Система регулирования потребляемой мощности, в зависимости от противодавления в системе. Насосы серии eOne потребляют на 60% меньше мощности (при максимальной производительности – 35 Вт).
Результат работы системы выражается в следующих преимуществах:
- Постоянный объем впрыска в течение долгого времени
- Энергосбережение и уменьшение рабочей температуры насоса (в т.ч. электромагнита)
- Уменьшение износа механических частей, что увеличивает срок службы и степень надежности насоса
Универсальное напряжение от 100 до 250 В 50/60 Гц.
Класс пылевлагозащиты: IP65.
В насосах серии eOne реализованы функции защиты для линий забора и сброса химического реагента. Данные функции позволяют активировать сигнализацию и отключить процесс дозирования при обнаружении любых изменений:
- UNDERLOAD (недогрузка) – сигнализация на линии забора реагента: отсутствие жидкости в головке насоса из-за опустошения резервуара и(или) повреждения шланга забора и (или) неисправности (засорения) клапана забора и т.д.
- OVERLOAD (перегрузка) – сигнализация на линии сброса реагента: повышенное давление в головке насоса из-за препятствий в линии нагнетания и (или) неисправности (засорения) клапана впрыска и (или) вследствие превышения противодавления в системе (превышение давления больше, чем указано в технических характеристиках насоса).

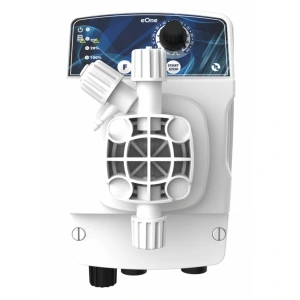

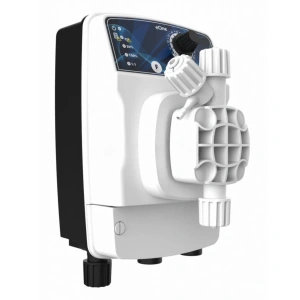

| Версия | eOne MA вертикальное крепление |

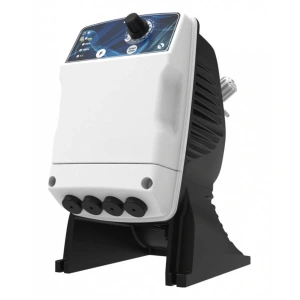

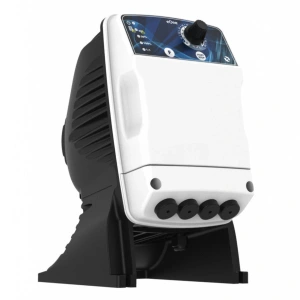

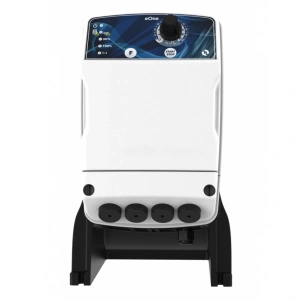

eOne B MA горизонтальное крепление |
|---|---|---|
.jpg) |
.jpg) |
|
| 0110 | PEU453894I | PBU453894I |
| 0216 | PEU453914I | PBU453914I |
| 0420 | PEU453924I | PBU453924I |
| 0607 | PEU453934I | PBU453934I |
| 0710 | PEU453944I | PBU453944I |
| 1012 | PEU453954I | PBU453954I |
| 1505 | PEU453964I | PBU453964I |
| 2007 | PEU453974I | PBU453974I |
| 3005 | PEU453864I | PBU453864I |
Режимы дозирования
Постоянный ON/OFF с двойной шкалой регулировки производительности 0-100% и 0-20% (для более четкой регулировки производительности насоса используется микроконтроллер).
Пропорциональный 1:1 от импульсного расходомера (один импульс от расходомера = 1 инжекции насоса).
Технические характеристики
| Версия | Произв. при противодавлении |
Объём импульса, мл |
Max. имп/мин |
Подсоединение на шланг |
Потребляемая мощность, |
Вес (нетто), кг |
||
|---|---|---|---|---|---|---|---|---|
| л/ч | бар | Вт | А | |||||
| 0110 | 1.0 | 10 | 0.09 | 180 | 4x6 | 5/23 | 1.4 | 3.0 |
| 1.8 | 6 | 0.16 | ||||||
| 2.5 | 2 | 0.23 | ||||||
| 0216 | 2.0 | 16 | 0.11 | 300 | 4x6 | 7/26 | 1.4 | 3.0 |
| 3.8 | 10 | 0.21 | ||||||
| 5.1 | 6 | 0.29 | ||||||
| 0420 | 4.0 | 20 | 0.22 | 300 | 4x6 | 10/32 | 2.0 | 4.5 |
| 6.0 | 12 | 0.33 | ||||||
| 7.3 | 8 | 0.40 | ||||||
| 0607 | 6.0 | 7 | 0.33 | 300 | 4x6 | 5/23 | 1.4 | 3.5 |
| 6.3 | 4 | 0.35 | ||||||
| 7.3 | 2 | 0.41 | ||||||
| 0710 | 7.0 | 10 | 0.39 | 300 | 4x6 | 7/26 | 1.8 | 3.5 |
| 8.5 | 6 | 0.47 | ||||||
| 11.7 | 2 | 0.65 | ||||||
| 1012 | 10.0 | 12 | 0.56 | 300 | 4x6 | 10/32 | 1.8 | 4.5 |
| 11.8 | 6 | 0.66 | ||||||
| 14.3 | 2 | 0.79 | ||||||
| 1505 | 15.0 | 5 | 0.83 | 300 | 4x6 | 7/26 | 1.8 | 3.5 |
| 15.4 | 3 | 0.86 | ||||||
| 17.2 | 1 | 0.96 | ||||||
| 2007 | 20.0 | 7 | 1.11 | 300 | 6x8 | 10/35 | 1.9 | 4.5 |
| 21.3 | 3 | 1.18 | ||||||
| 28.2 | 0.5 | 1.57 | ||||||
| 3005 | 30.0 | 5 | 1.66 | 300 | 6x8 | 10/35 | 1.9 | 4.5 |
| 30.8 | 2 | 1.71 | ||||||
| 36.5 | 0.5 | 2.03 | ||||||
Стандартное напряжение 100–250В 50/60 Гц. Высота забора реагента – 2,0 м.
Материалы исполнения
- Корпус: усиленный, химически стойкий полипропилен.
- Головка насоса: PVDF, высокостойкий полимер. Мембрана: PTFE
- Клапаны: керамические шарики и все уплотнения из TFE/P или FPM / EPDM.
Графики производительности
.jpg)
Внешние размеры
.jpg)
