Контроллеры Chemitec (проводимость/температура)

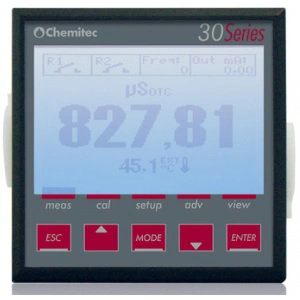

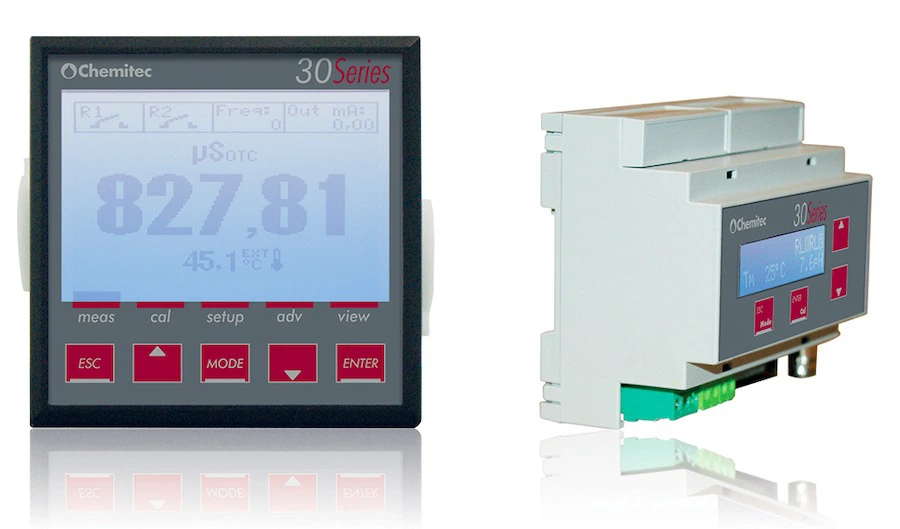

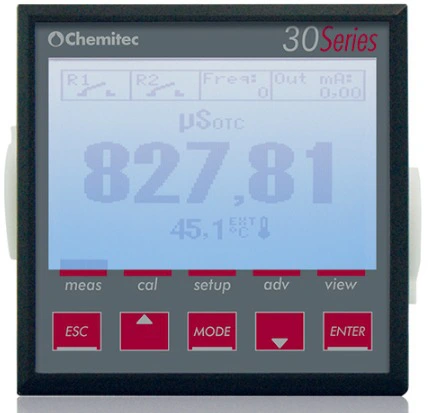

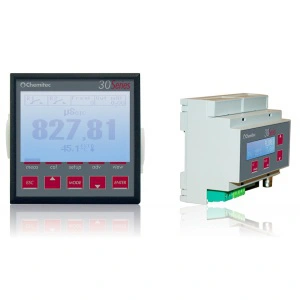

арт 970094005DA | Контроллер Chemitec 3022, проводимость + температура, 96 x 96 мм

Контроллеры измерения проводимости и температуры Chemitec моделей 3522, 3523, 4222 и 4223 применяются при обработке и очищении воды в промышленности и бассейнах.

Возможны 2 варианта монтажа: настенный и панельный.

Особенности: графический монохромным дисплей, автоматическая температурная компенсация, программируемые аналоговые и цифровые выходы, релейные выходы, последовательный выход RS485.

Код	Артикул	Фото	Инфо	Склад	Цена, ₽	Купить
144771	970094005DA		Контроллер Chemitec 3022, проводимость + температура, 96 x 96 мм		88 396 %	– +

Особенности Chemitec 4222 и 4223

графический дисплей для одновременной визуализации: измерения, температуры, состояния аналоговых и цифровых выходов (заданное значение), аварии;
программируемая клавиатура с 5 клавишами;
функциональные клавиши для прямого доступа к меню калибровки и сохраненных графиков измерений;
встроенный регистратор данных (16 000 записей);
сохраняющийся график, отображающий максимальные, минимальные и средние значения измерений;
2 цифровых выхода, установленные на заданное значение, с программированием рабочего диапазона и времени активации;
цифровой аварийный выход: минимум, максимум, запаздывание достижения установки, время удержания (проверка питания), отказ;
цифровой выход для настройки: температурной установки или контроля программирования цикла промывки инструмента по времени и интервалу;
цифровой вход для настройки: внешней команды цикла промывки электрода или для дозирования ингибитора;
первичный выход (0/4÷20 мA) с ограничениями, которые можно запрограммировать на диапазон измерения;
вторичный выход (0/4÷20 мA), который может быть запрограммирован между: температурой/повторными измерениями/ПИД функцией;
ПИД-регулятор может быть установлен для аналогового или цифрового выхода (по ШИМ-у или частоте);
последовательный выход RS485 с протоколом Modbus RTU;
возможность имитации выходных сигналов с помощью клавиатуры.

Особенности Chemitec 3522 и 3523

графический дисплей с мгновенной визуализацией: измерения, температуры, состояния аналоговых и цифровых выходов, аварии;
программная клавиатура из 4 клавиш;
отдельная клавиша для прямой активации функции калибровки;
2 цифровых выхода для настройки установки с программированием рабочего диапазона (гистерезиса/направления), а также времени активации;
цифровой аварийный выход: минимум, максимум, запаздывание достижения установки, время удержания (проверка питания), отказ;
цифровой выход для контроля программирования цикла промывки инструмента по времени и интервалу;
цифровой вход для настройки: внешней команды цикла промывки электрода или для дозирования ингибитора;
выход (0/4÷20 мA) с ограничениями, которые можно запрограммировать на диапазон измерения;
возможность имитации выходных сигналов с помощью клавиатуры.

Контроллеры проводимости и температуры Chemitec 4223 и 3523 предназначены для работы с датчиком индуктивности S411/IND.

Измеряемые параметры

Модель	Диапазон измерений	Шаг измерения	Точность	Диапазон измерений	Шаг измерения	Точность
	Проводимость			Температура
4222	от 00,00 до 20,00 / 200,0 / 2000 µS, от 0 до 20,00 / 200,00 мS (K1) от 00,00 до 200,0 µS, от 0 до 2 / 20,00 / 200,00 мS, от 0 до 2S (K0,1) от 00,00 до 2,00 / 20,00 / 200,0 µS, от 0 до 2,00 / 20,00 мS (K10)	0,01 / 0,1 / µS ..... 0,01 mS	0,1% от масштаба шкалы	от 0,00 до +130 °C	0,1 °C	1% от масштаба шкалы
4223	от 0 до 2000 µS / от 00,0 до 20,0 мS / от 000,0 до 200,0 мS / от 00,00 до 1,00 S не рекомендуется для измерений менее 1000 µS	0,01 / 0,1 / µS ..... 0,01 mS	1% от масштаба шкалы		0,1 °C
3522	от 00,00 до 20,00 / 200,0 / 2000 µS / от 0 до 20,00 / 200,00 мS (K1)	0,01 / 0,1 / 1,0 / 10,0 µS	0,2% от масштаба шкалы		1 °C
3523	от 00,00 до 2000 µS / 20,00 мS / 200,00 мS (2Siemens) не рекомендуется для измерений ниже 1000 µS	0,01 / 0,1 / 1 µS / 00,01 mS	0,2% от масштаба шкалы		1 °C

Все 4 модели контроллеров Chemitec обладают автоматической или ручной компенсацией температуры.

Технические характеристики

Модель	4222 и 4223	3522 и 3523
Дисплей	ЖК, 128 × 64 / 57 × 30 STN, с подсветкой
Программирование	5 клавиш	4 клавиши
Флэш-память	4 Мб (16 000 записей), FIFO (сохраняется последнее обновление) или полного заполнения	нет
Выход для датчика температуры	PT-100 с 3 или 4 проводами (стандартная версия), NTC или PT-1000
Аналоговый выход	2 гальванически изолированных (0/4÷20 мA 500 Ом)	1 гальванически изолированный (0/4÷20 мA 500 Ом)
Цифровой выход	4 цифровых выхода (сухие релейные контакты)
Цифровой вход	1 цифровой вход (активации или остановки)
Последовательный выход	RS485 с протоколом Modbus	RS485
Питание	100-240 ~В, 47÷63 Гц

Различия в габаритах, корпусе и дисплее

Модификации	с коробкой 144 × 144 мм	с коробкой 96 × 96 мм
Размер дисплея, пиксель	128 × 64	57 × 30
Монтаж	настенный / панельный	панельный
Материал корпуса	ABS-пластик
Класс защиты	IP66	IP20
Габариты, мм	144 × 144	96 × 96
Вес, кг	0,9
Цвет	серый	чёрный
