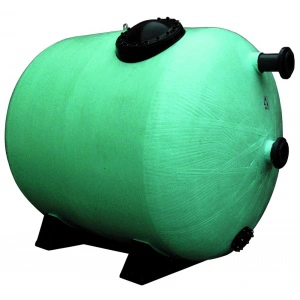

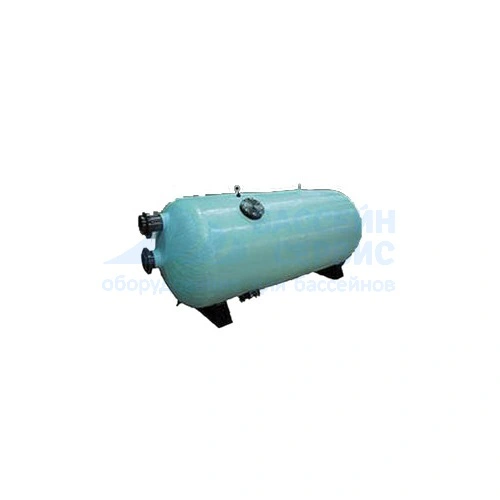

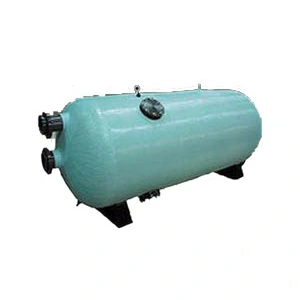

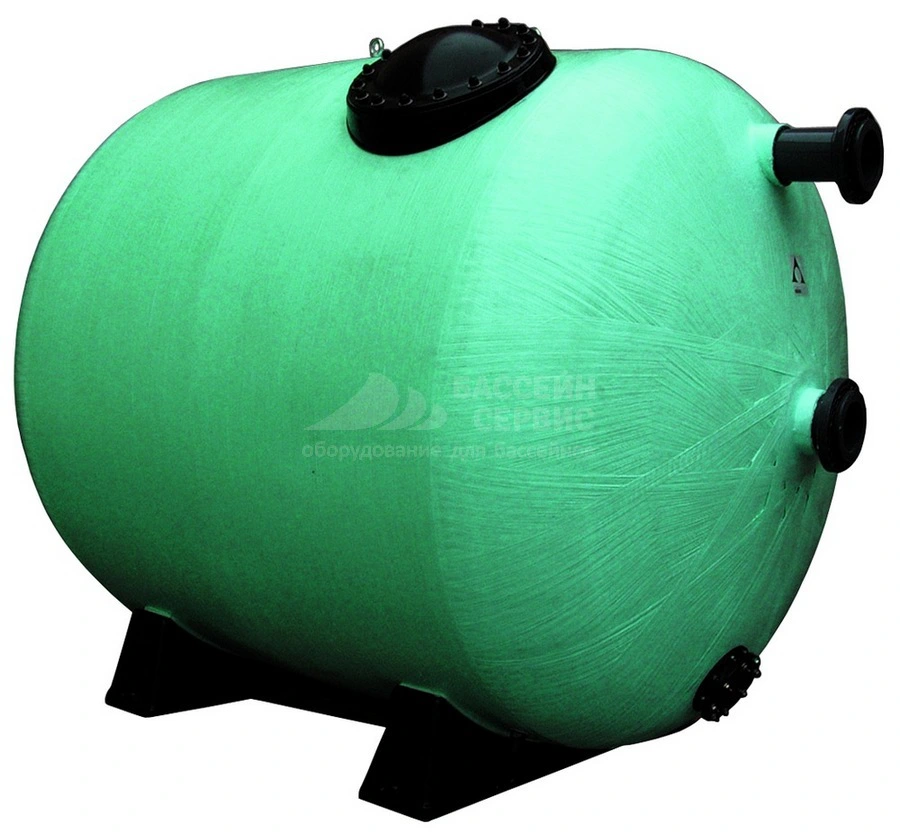

Фильтры многослойные Astralpool Rodas диаметром 1400 мм
Фильтры AstralPool Rodas предназначены для общественных бассейнов, изготавливаются из стекловолокна и полиэфирной смолы.
Производство фильтров этой серии контролируется компьютерами и другими специально разработанными машинами с большой степенью гибкости. Поэтому армирование возможно на любой стадии производства.
- Огромная фильтрующая способность и повышенная эффективность фильтрации
- Отличное соотношение между весом фильтра и его механическими характеристиками
- Устойчивость к коррозии
- Уплотнения и прокладки сделаны из EPDM
- Внутренние части и трубы из ПВХ
- Максимальная температура эксплуатации составляет 50°C
- Фильтрующий слой 0,8 м
Общие характеристики
- Фильтрующий слой 0,8 м
- Устойчивость против коррозии такая же, как и у традиционных стальных фильтров
- Отличное соотношение между весом фильтра и его механическими характеристиками
- Максимальная эксплуатационная температура 50°C
- Соответствует европейским стандартам для сосудов под давлением 97/23/CE, включая часть 3 статьи 3
- Гидравлические испытания проводятся при давлении, в 1,5 раза превышающем максимальное рабочее давление
- Расчеты сопротивления и прочности базируются на нормах BS_4994 и AD Merkblatt N1
Технические характеристики
| Артикул | Длина, мм | Скорость фильтрации, м3/час/м2 | Максимальное рабочее давление, бар | Площадь фильтрации, м2 | Загрузка песка/гравия, кг | Вес, кг |
|---|---|---|---|---|---|---|
| 24848 | 1900 | 20 | 2,5 | 2.23 | 2100/575 | 340 |
| 24849 | 30 | |||||
| 24850 | 40 | |||||
| 25022 | 20 | 4 | 385 | |||
| 25023 | 30 | |||||
| 25024 | 40 | |||||
| 24854 | 2500 | 20 | 2,5 | 3.02 | 2825/800 | 435 |
| 24855 | 30 | |||||
| 24856 | 40 | |||||
| 25028 | 20 | 4 | 485 | |||
| 25029 | 30 | |||||
| 25030 | 40 | |||||
| 24860 | 3000 | 20 | 2,5 | 3.57 | 3450/1000 | 530 |
| 24861 | 30 | |||||
| 24862 | 40 | |||||
| 25034 | 20 | 4 | 585 | |||
| 25035 | 30 | |||||
| 25036 | 40 |
Характеристики внутренних частей:
- Внутренние части и трубы из ПВХ
- Коллектор из полипропилена с отверстиями 0,3 мм
- Болты, гайки, шайбы из нержавеющей стали AISI-316
- EPDM уплотнения и прокладки
Габаритные размеры
| Артикул | Длина, мм | ∅N, мм | A, мм | B, мм | C, мм | E, мм | F, мм | H, мм | I, мм | P, мм | T, мм | W, мм | Y, мм | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24848 | 1900 | 110 | DN100 | 810 | 390 | 720 | 380 | 210 | 1600 | 820 | 1080 | 2160 | 220 | 1380 |
| 24849 | 125 | DN110 | ||||||||||||
| 24850 | 140 | DN125 | ||||||||||||
| 25022 | 110 | DN100 | ||||||||||||
| 25023 | 125 | DN110 | ||||||||||||
| 25024 | 140 | DN125 | ||||||||||||
| 24854 | 2500 | 110 | DN100 | 810 | 390 | 1080 | 500 | 210 | 1600 | 820 | 1080 | 2780 | 220 | 1380 |
| 24855 | 140 | DN125 | ||||||||||||
| 24856 | 160 | DN150 | ||||||||||||
| 25028 | 110 | DN100 | ||||||||||||
| 25029 | 140 | DN125 | ||||||||||||
| 25030 | 160 | DN150 | ||||||||||||
| 24860 | 3000 | 125 | DN110 | 810 | 390 | 1380 | 600 | 210 | 1600 | 820 | 1080 | 3320 | 220 | 1380 |
| 24861 | 160 | DN150 | ||||||||||||
| 24862 | 200 | DN175 | ||||||||||||
| 25034 | 125 | DN110 | ||||||||||||
| 25035 | 160 | DN150 | ||||||||||||
| 25036 | 200 | DN175 | ||||||||||||
Оборудованы:
- Панель манометров
- Ручные воздушный и дренажный клапаны
- Загрузочный люк диаметром 400 мм
Вентильная группа не прилагается.
