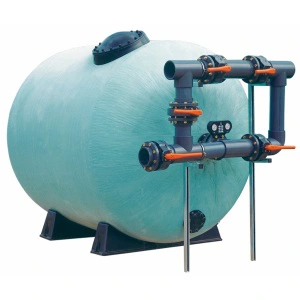

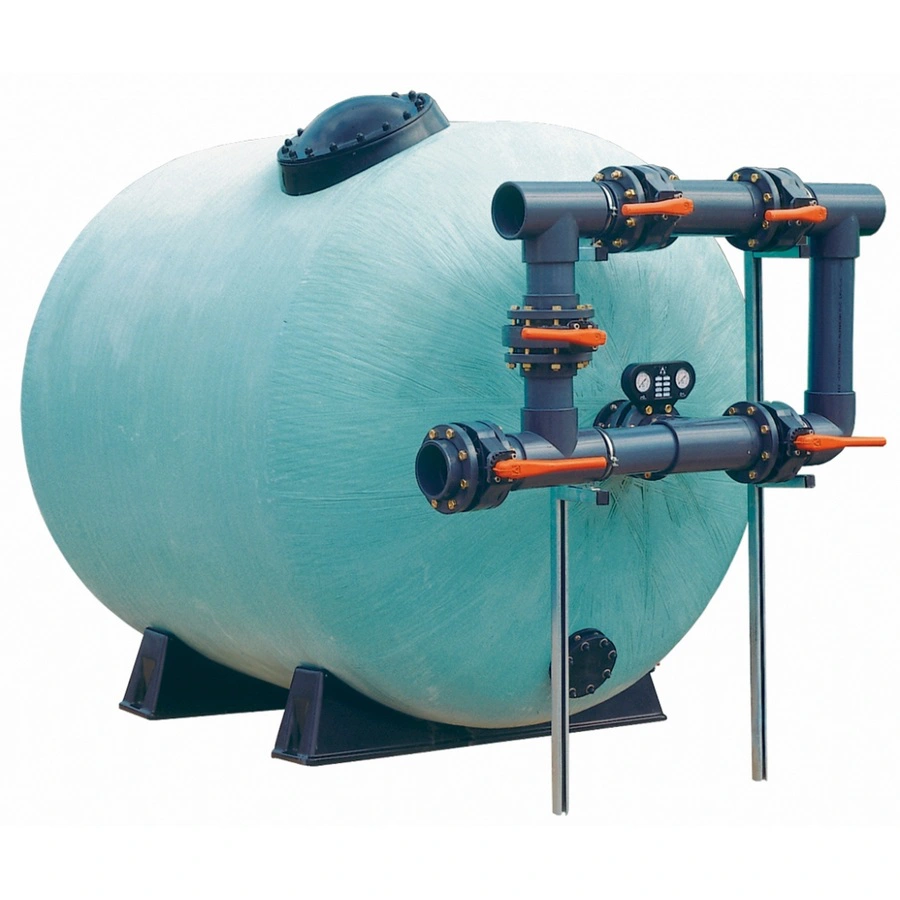

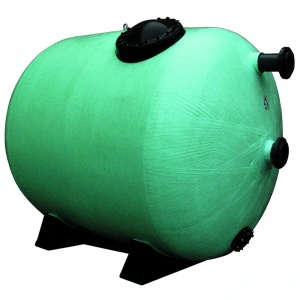

Фильтры многослойные Astralpool Rodas диаметром 1600 мм
Фильтры AstralPool Rodas предназначены для общественных бассейнов, изготавливаются из стекловолокна и полиэфирной смолы.
Производство фильтров этой серии контролируется компьютерами и другими специально разработанными машинами с большой степенью гибкости. Поэтому армирование возможно на любой стадии производства.
- Огромная фильтрующая способность и повышенная эффективность фильтрации
- Отличное соотношение между весом фильтра и его механическими характеристиками
- Устойчивость к коррозии
- Уплотнения и прокладки сделаны из EPDM
- Внутренние части и трубы из ПВХ
- Максимальная температура эксплуатации составляет 50°C
- Фильтрующий слой 1 м
Общие характеристики
- Фильтрующий слой 1 метр
- Устойчивость против коррозии такая же, как и у традиционных стальных фильтров
- Отличное соотношение между весом фильтра и его механическими характеристиками
- Максимальная эксплуатационная температура 50°C
- Соответствует европейским стандартам для сосудов под давлением 97/23/CE, включая часть 3 статьи 3
- Гидравлические испытания проводятся при давлении, в 1,5 раза превышающем максимальное рабочее давление
- Расчеты сопротивления и прочности базируются на нормах BS_4994 и AD Merkblatt N1
Технические характеристики
| Артикул | Длина, мм | Скорость фильтрации, м3/час/м2 | Максимальное рабочее давление, бар | Площадь фильтрации, м2 | Загрузка песка/гравия, кг | Вес, кг |
|---|---|---|---|---|---|---|
| 22662 | 1900 | 20 | 2,5 | 2.47 | 2850/600 | 400 |
| 22663 | 30 | |||||
| 22664 | 40 | |||||
| 22694 | 20 | 4 | 450 | |||
| 22695 | 30 | |||||
| 20900 | 40 | |||||
| 24854 | 2500 | 20 | 2,5 | 3.36 | 3875/850 | 520 |
| 24855 | 30 | |||||
| 24856 | 40 | |||||
| 25040 | 20 | 4 | 570 | |||
| 25041 | 30 | |||||
| 25042 | 40 | |||||
| 22671 | 3000 | 20 | 2,5 | 4.01 | 4750/1050 | 620 |
| 22672 | 30 | |||||
| 22673 | 40 | |||||
| 22700 | 20 | 4 | 685 | |||
| 22701 | 30 | |||||
| 20903 | 40 |
Характеристики внутренних частей:
- Внутренние части и трубы из ПВХ
- Коллектор из полипропилена с отверстиями 0,3 мм
- Болты, гайки, шайбы из нержавеющей стали AISI-316
- EPDM уплотнения и прокладки
Габаритные размеры
| Артикул | Длина, мм | ∅N, мм | A, мм | B, мм | C, мм | E, мм | F, мм | H, мм | I, мм | P, мм | T, мм | W, мм | Y, мм | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22662 | 1900 | 110 | DN100 | 925 | 475 | 470 | 475 | 240 | 1830 | 800 | 1230 | 2220 | 250 | 1380 |
| 22663 | 140 | DN125 | ||||||||||||
| 22664 | 160 | DN150 | ||||||||||||
| 22694 | 110 | DN100 | ||||||||||||
| 22695 | 140 | DN125 | ||||||||||||
| 20900 | 160 | DN150 | ||||||||||||
| 24866 | 2500 | 140 | DN125 | 925 | 475 | 1020 | 500 | 240 | 1830 | 800 | 1230 | 2820 | 250 | 1380 |
| 24867 | 160 | DN150 | ||||||||||||
| 24868 | 200 | DN175 | ||||||||||||
| 25040 | 140 | DN125 | ||||||||||||
| 25041 | 160 | DN150 | ||||||||||||
| 25042 | 200 | DN175 | ||||||||||||
| 22671 | 3000 | 140 | DN125 | 925 | 475 | 1320 | 600 | 240 | 1830 | 800 | 1230 | 3360 | 250 | 1380 |
| 22672 | 160 | DN150 | ||||||||||||
| 22673 | 200 | DN175 | ||||||||||||
| 22700 | 140 | DN125 | ||||||||||||
| 22701 | 160 | DN150 | ||||||||||||
| 20903 | 200 | DN175 | ||||||||||||
Оборудованы:
- Панель манометров
- Ручные воздушный и дренажный клапаны
- Загрузочный люк диаметром 400 мм
Вентильная группа не прилагается.
