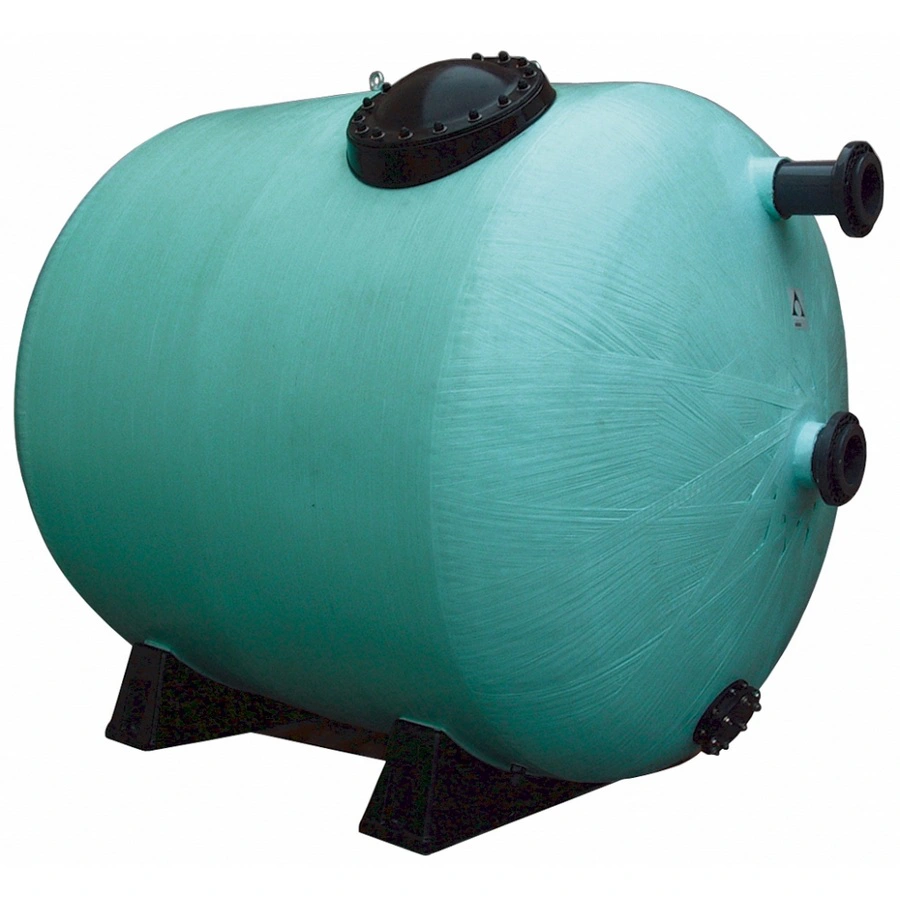

Фильтры многослойные Astralpool Rodas диаметром 2350 мм

Фильтры AstralPool Rodas предназначены для общественных бассейнов, ​изготавливаются из стекловолокна и полиэфирной смолы.

Производство фильтров этой серии контролируется компьютерами и другими специально разработанными машинами с большой степенью гибкости. Поэтому армирование возможно на любой стадии производства.

  • Огромная фильтрующая способность и повышенная эффективность фильтрации
  • Отличное соотношение между весом фильтра и его механическими характеристиками
  • Устойчивость к коррозии
  • Уплотнения и прокладки сделаны из EPDM
  • Внутренние части и трубы из ПВХ
  • Максимальная температура эксплуатации составляет 50°C
  • Фильтрующий слой 1—1,2 метра
КодАртикулФотоИнфоСклад  Цена, ₽  Купить
105612 16696 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3500 мм, диаметр 2350 мм, 212 м3/ч, соединение 200 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м5 392 696
%
– +
105613 17120 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3500 мм, диаметр 2350 мм, 141 м3/ч, соединение 160 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м5 147 223
%
– +
105614 17121 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3500 мм, диаметр 2350 мм, 282 м3/ч, соединение 225 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м5 628 817
%
– +
105615 22674 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4500 мм, диаметр 2350 мм, 186 м3/ч, соединение 200 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м5 860 484
%
– +
105616 22675 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4500 мм, диаметр 2350 мм, 279 м3/ч, соединение 225 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м6 674 335
%
– +
105617 22676 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4500 мм, диаметр 2350 мм, 371 м3/ч, соединение 250 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м6 892 552
%
– +
105618 22702 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3500 мм, диаметр 2350 мм, 141 м3/ч, соединение 160 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м6 691 391
%
– +
105619 22703 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3500 мм, диаметр 2350 мм, 212 м3/ч, соединение 200 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м7 010 520
%
– +
105620 22704 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3500 мм, диаметр 2350 мм, 282 м3/ч, соединение 225 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м7 317 455
%
– +
105621 22705 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4500 мм, диаметр 2350 мм, 186 м3/ч, соединение 200 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м8 369 683
%
– +
105622 22706 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4500 мм, диаметр 2350 мм, 279 м3/ч, соединение 225 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м8 676 633
%
– +
105623 22707 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4500 мм, диаметр 2350 мм, 371 м3/ч, соединение 250 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м8 156 278
%
– +
105624 24917 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3000 мм, диаметр 2350 мм, 119 м3/ч, соединение 160 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м4 624 468
%
– +
105625 24918 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3000 мм, диаметр 2350 мм, 178 м3/ч, соединение 200 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м4 869 945
%
– +
105626 24919 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3000 мм, диаметр 2350 мм, 238 м3/ч, соединение 225 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м5 106 055
%
– +
105627 24926 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4000 мм, диаметр 2350 мм, 163 м3/ч, соединение 200 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м5 915 459
%
– +
105628 24927 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4000 мм, диаметр 2350 мм, 245 м3/ч, соединение 225 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м6 151 571
%
– +
105629 24928 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4000 мм, диаметр 2350 мм, 327 м3/ч, соединение 250 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м6 430 882
%
– +
105630 24935 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 5000 мм, диаметр 2350 мм, 200 м3/ч, соединение 250 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м6 758 761
%
– +
105631 24936 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 5000 мм, диаметр 2350 мм, 312 м3/ч, соединение 250 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м7 415 327
%
– +
105632 24937 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 5000 мм, диаметр 2350 мм, 416 м3/ч, соединение 315 мм, 2,5 бар, трубчатый коллектор, высота засыпки 1 м7 040 744
%
– +
105633 25091 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3000 мм, диаметр 2350 мм, 119 м3/ч, соединение 160 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м5 472 337
%
– +
105634 25092 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3000 мм, диаметр 2350 мм, 178 м3/ч, соединение 200 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м6 330 930
%
– +
105635 25093 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 3000 мм, диаметр 2350 мм, 238 м3/ч, соединение 225 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м6 447 979
%
– +
105636 25100 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4000 мм, диаметр 2350 мм, 163 м3/ч, соединение 200 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м7 000 021
%
– +
105637 25101 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4000 мм, диаметр 2350 мм, 245 м3/ч, соединение 225 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м7 768 256
%
– +
105638 25102 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 4000 мм, диаметр 2350 мм, 327 м3/ч, соединение 250 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м8 360 158
%
– +
105639 25109 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 5000 мм, диаметр 2350 мм, 208 м3/ч, соединение 200 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м8 237 220
%
– +
105640 25110 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 5000 мм, диаметр 2350 мм, 312 м3/ч, соединение 250 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м9 639 915
%
– +
105641 25111 Фильтр мотаный горизонтальный AstralPool Rodas без вентиля с боковым подключением, 5000 мм, диаметр 2350 мм, 416 м3/ч, соединение 315 мм, 4 бар, трубчатый коллектор, высота засыпки 1 м9 152 960
%
– +

Общие характеристики

  • Фильтрующий слой 1—1,2 метра
  • Устойчивость против коррозии такая же, ​как и у традиционных стальных фильтров
  • Отличное соотношение между весом фильтра и его механическими характеристиками
  • Максимальная эксплуатационная температура 50°C
  • Соответствует европейским стандартам для сосудов под давлением 97/23/CE, ​включая часть 3 статьи 3
  • Гидравлические испытания проводятся при давлении, ​в 1,5 раза превышающем максимальное рабочее давление
  • Расчеты сопротивления и прочности базируются на нормах BS_4994 и AD Merkblatt N1
Фильтры диаметром от 2000 мм и более необходимо транспортировать на специально оборудованных машинах.

Технические характеристики

Артикул Длина, ​мм Скорость фильтрации, ​м3/час/м2 Максимальное рабочее давление, ​бар Площадь фильтрации, ​м2 Загрузка песка/гравия, ​кг Вес, ​кг
24917 3000 20 2,5 5.94 9300/2575 1350
24918 30
24919 40
25091 20 4 1150
25092 30
25093 40
17120 3500 20 2,5 7.06 11050/3125 1500
16696 30
17121 40
22702 20 4 1300
22703 30
22704 40
24926 4000 20 2,5 8.17 12800/3650 1650
24927 30
24928 40
25100 20 4 1450
25101 30
25102 40
22674 4500 20 2,5 9.28 14525/4200 1800
22675 30
22676 40
22705 20 4 1600
22706 30
22707 40
24935 5000 20 2,5 10.04 16250/4750 1950
24936 30
24937 40
25109 20 4 1750
25110 30
25111 40

Характеристики внутренних частей:

  • Внутренние части и трубы из ПВХ
  • Коллектор из полипропилена с отверстиями 0,3 мм
  • Болты, ​гайки, ​шайбы из нержавеющей стали AISI-316
  • EPDM уплотнения и прокладки

Габаритные размеры

Артикул Длина, ​мм ∅N, ​мм A, ​мм B, ​мм C, ​мм E, ​мм F, ​мм H, ​мм I, ​мм P, ​мм T, ​мм W, ​мм Y, ​мм
24917 3000 160 DN150 1270 710 800 600 500 2560 925 1740 3350 500 1500
24918 200 DN175
24919 225 DN200
25091 160 DN150
25092 200 DN175
25093 225 DN200
17120 3500 160 DN150 1270 710 1100 700 500 2560 925 1740 3850 500 1750
16696 200 DN175
17121 225 DN200
22702 160 DN150
22703 200 DN175
22704 225 DN200
24926 4000 160 DN150 1270 710 650 600 500 2560 925 1740 4380 500 2000
24927 200 DN175
24928 225 DN200
25100 160 DN150
25101 200 DN175
25102 225 DN200
22674 4500 200 DN175 1270 710 820 700 500 2560 925 1740 4880 500 2250
22675 225 DN200
22676 250 DN225
22705 200 DN175
22706 225 DN200
22707 250 DN225
24935 5000 200 DN175 1270 710 600 600 500 2560 925 1740 5440 500 2500
24936 250 DN225
24937 315 DN250
25109 200 DN175
25110 250 DN225
25111 315 DN250

Оборудованы:

  • Панель манометров
  • Ручные воздушный и дренажный клапаны
  • Загрузочный люк диаметром 400 мм
Вентильная группа не прилагается.
