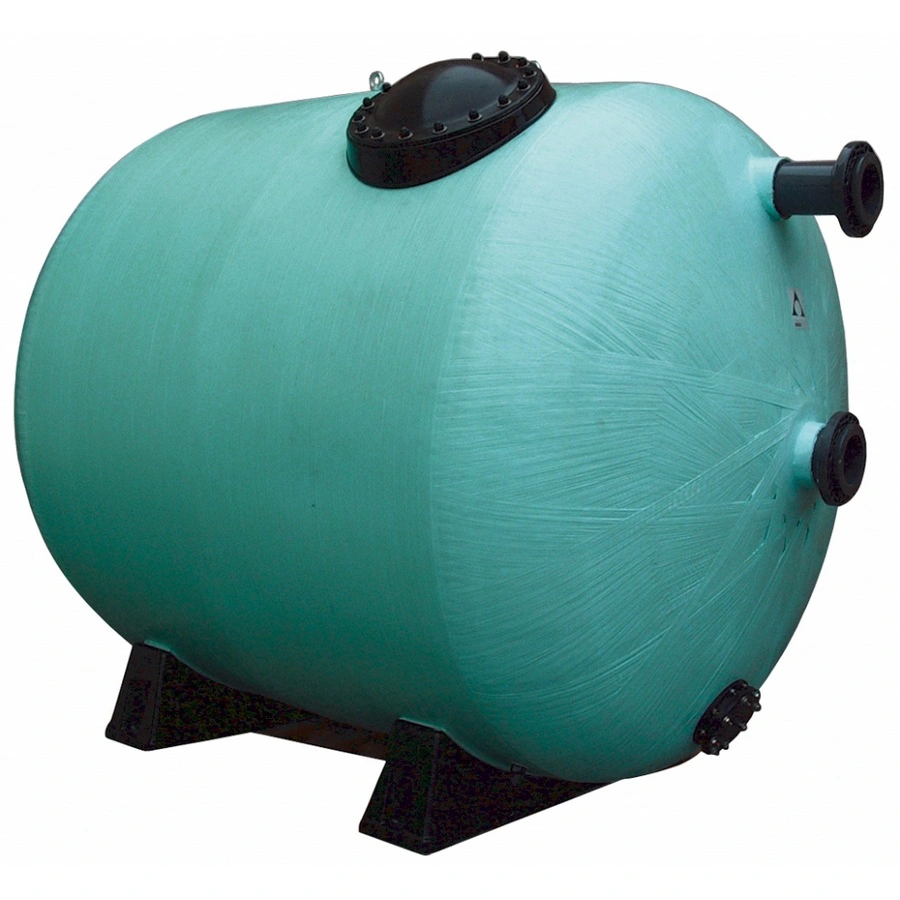

Фильтры многослойные Astralpool Rodas диаметром более 2500 мм
Фильтры AstralPool Rodas предназначены для общественных бассейнов, изготавливаются из стекловолокна и полиэфирной смолы.
Производство фильтров этой серии контролируется компьютерами и другими специально разработанными машинами с большой степенью гибкости. Поэтому армирование возможно на любой стадии производства.
- Огромная фильтрующая способность и повышенная эффективность фильтрации
- Отличное соотношение между весом фильтра и его механическими характеристиками
- Устойчивость к коррозии
- Уплотнения и прокладки сделаны из EPDM
- Внутренние части и трубы из ПВХ
- Максимальная температура эксплуатации составляет 50°C
- Фильтрующий слой 1—1,2 метра
Общие характеристики
- Фильтрующий слой 1—1,2 м
- Устойчивость против коррозии такая же, как и у традиционных стальных фильтров
- Отличное соотношение между весом фильтра и его механическими характеристиками
- Максимальная эксплуатационная температура 50°C
- Соответствует европейским стандартам для сосудов под давлением 97/23/CE, включая часть 3 статьи 3
- Гидравлические испытания проводятся при давлении, в 1,5 раза превышающем максимальное рабочее давление
- Расчеты сопротивления и прочности базируются на нормах BS_4994 и AD Merkblatt N1
Технические характеристики
| Артикул | Длина, мм | Скорость фильтрации, м3/час/м2 | Максимальное рабочее давление, бар | Площадь фильтрации, м2 | Загрузка песка/гравия, кг | Вес, кг |
|---|---|---|---|---|---|---|
| 24938 | 3500 | 20 | 2,5 | 7.34 | 11675/3175 | 1285 |
| 24939 | 30 | |||||
| 24940 | 40 | |||||
| 25112 | 20 | 4 | 1505 | |||
| 25113 | 30 | |||||
| 25114 | 40 | |||||
| 22677 | 4000 | 20 | 2,5 | 8.62 | 13700/3725 | 1450 |
| 22678 | 30 | |||||
| 22679 | 40 | |||||
| 22708 | 20 | 4 | 1670 | |||
| 22709 | 30 | |||||
| 22710 | 40 | |||||
| 24947 | 4500 | 20 | 2,5 | 9.80 | 15350/4300 | 1615 |
| 24948 | 30 | |||||
| 24949 | 40 | |||||
| 25121 | 20 | 4 | 1835 | |||
| 25122 | 30 | |||||
| 25123 | 40 | |||||
| 22680 | 5000 | 20 | 2,5 | 10.98 | 17200/4850 | 1780 |
| 22681 | 30 | |||||
| 22682 | 40 | |||||
| 22711 | 20 | 4 | 2000 | |||
| 22712 | 30 | |||||
| 22713 | 40 |
Характеристики внутренних частей
- Внутренние части и трубы из ПВХ
- Коллектор из полипропилена с отверстиями 0,3 мм
- Болты, гайки, шайбы из нержавеющей стали AISI-316
- EPDM уплотнения и прокладки

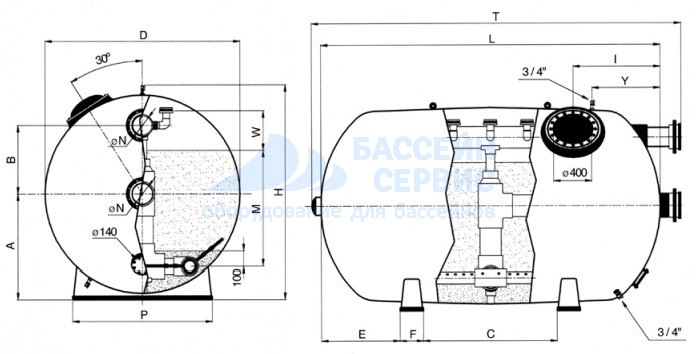

Габариты
| Артикул | Длина, мм | ∅N, мм | A, мм | B, мм | C, мм | E, мм | F, мм | H, мм | I, мм | P, мм | T, мм | W, мм | Y, мм | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24938 | 3500 | 160 | DN150 | 1360 | 710 | 960 | 770 | 500 | 2710 | 1300 | 1850 | 3850 | 500 | 1750 |
| 24939 | 200 | DN175 | ||||||||||||
| 24940 | 225 | DN200 | ||||||||||||
| 25112 | 160 | DN150 | ||||||||||||
| 25113 | 200 | DN175 | ||||||||||||
| 25114 | 225 | DN200 | ||||||||||||
| 22677 | 4000 | 200 | DN175 | 1360 | 710 | 500 | 750 | 500 | 2710 | 1300 | 1850 | 4380 | 500 | 2000 |
| 22678 | 225 | DN200 | ||||||||||||
| 22679 | 250 | DN225 | ||||||||||||
| 22708 | 200 | DN175 | ||||||||||||
| 22709 | 225 | DN200 | ||||||||||||
| 22710 | 250 | DN225 | ||||||||||||
| 24947 | 4500 | 200 | DN175 | 1360 | 710 | 750 | 750 | 500 | 2710 | 1300 | 1850 | 4940 | 500 | 2250 |
| 24948 | 250 | DN225 | ||||||||||||
| 24949 | 315 | DN250 | ||||||||||||
| 25121 | 200 | DN175 | ||||||||||||
| 25122 | 250 | DN225 | ||||||||||||
| 25123 | 315 | DN250 | ||||||||||||
| 22680 | 5000 | 200 | DN175 | 1360 | 710 | 500 | 750 | 500 | 2710 | 1300 | 1850 | 5440 | 500 | 2500 |
| 22681 | 250 | DN225 | ||||||||||||
| 22682 | 315 | DN250 | ||||||||||||
| 22711 | 200 | DN175 | ||||||||||||
| 22712 | 250 | DN225 | ||||||||||||
| 22713 | 315 | DN250 | ||||||||||||
Оборудованы
- Панель манометров
- Ручные воздушный и дренажный клапаны
- Загрузочный люк диаметром 400 мм
Вентильная группа не прилагается.
Фильтры диаметром от 2000 мм и более необходимо транспортировать на специально оборудованных машинах.
