Фильтровальные установки Emaux FSF
Фильтрационная установка Emaux FSF предназначена для очистки воды в частных бассейнах, СПА и небольших искусственных водоёмах. Её основная задача - удаление механических загрязнений, таких как песок, ил, опавшие листья и другой мусор, который может попадать в воду.
Корпус бочки фильтра изготовлен из стекловолокна, а насосная часть изготовлена из термостойкого пластика, не подвергается воздействию влаги, ультрафиолетовых лучей и других неблагоприятных факторов. Фильтр оснащён 6-позиционным клапаном. Все элементы смонтированы на общей платформе для удобства установки и эксплуатации. Для контроля давления системы предусмотрен манометр.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 189329 | 88032009 |  |
Фильтровальная установка Emaux FSF350-6W (355 мм, 4,32 м3/ч, верхнее подключение) | 37 814 | |||
| 189330 | 88032110 | |
Фильтровальная установка Emaux FSF400-6W (410 мм, 6,48 м3/ч, верхнее подключение) | 46 778 | |||
| 189331 | 88032211 | |
Фильтровальная установка Emaux FSF450-6W (455 мм, 8,1 м3/ч, верхнее подключение) | 49 388 | |||
| 189332 | 88032324 | |
Фильтровальная установка Emaux FSF500-6W (535 мм, 11,1 м3/ч, верхнее подключение) | 60 958 | |||
| 189333 | 88032425 | |
Фильтровальная установка Emaux FSF650-6W (635 мм, 15,6 м3/ч, верхнее подключение) | 69 762 | |||
Фильтровальная установка Emaux FSF представляет собой экономичное решение с удобным управлением. Бочка фильтра выполнена из стекловолокна шпульной навивки, устойчивого к УФ-излучению.
Бочка фильтра представляет собой резервуар, в нижней части которого расположены дренажные устройства (сепараторы) для отвода профильтрованной воды. Поверх сепараторов насыпается фильтрующий материал (кварцевый песок). В процессе фильтрования фильтр постоянно заполнен водой, выше поверхности фильтрующего материала. В режиме фильтрации вода подается сверху фильтрующего материала и отводится снизу - через дренажное устройство (сепараторы).
При фильтровании происходит загрязнение фильтрующего материала, требующее его очистки. Промывка фильтрующего материала необходимо осуществлять в зависимости от интенсивности эксплуатации бассейна, но не реже одного раза в неделю. При загрязнении фильтрующего материала давление в фильтре повышается и по показанию манометра, расположенного на 6-ти поз. вентиле, можно определить необходимость дополнительной промывки, значение на манометре не должно превышать 1,5 бар.
Вентиль 6-ти позиционный (верхний 1 1/2") для фильтра Emaux предназначен для изменения режима работы фильтровальной установки:
- 1 (FILTER) - режим фильтрации;
- 2 (BACKWACH) - режим промывки фильтрующего материала (кварцевого песка);
- 3 (RINSE) - режим уплотнения фильтрующего материала (кварцевого песка);
- 4 (WASTE) - режим опорожнения;
- 5 (RECIRCULATE) - режим рециркуляции;
- 6 (CLOSED) - 6-ти позиционный вентиль закрыт.

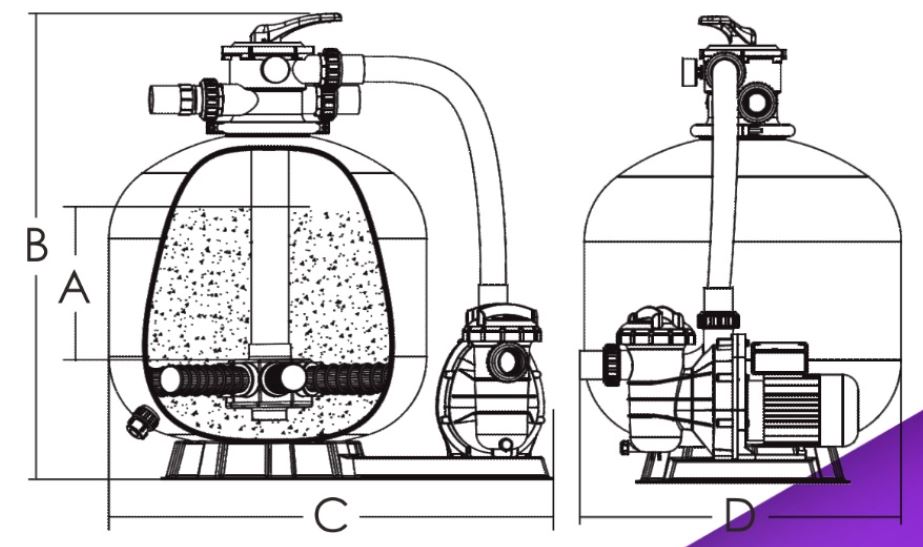

Габаритные размеры
.jpg)
| Артикул | Модель | Фильтр | Насос | Соединение | Песок, кг | А, мм | В, мм | С, мм | D, мм | Производительность, м3/час |
|---|---|---|---|---|---|---|---|---|---|---|
| 88032009 | FSF350-6W | V350 | SS033 | 1 1/2"/50 мм | 20 | 160 | 680 | 555 | 355 | 4.32 |
| 88032110 | FSF400-6W | V400 | SS050 | 1 1/2"/50 мм | 35 | 175 | 759 | 760 | 410 | 6.48 |
| 88032211 | FSF450-6W | V450 | SS075 | 1 1/2"/50 мм | 45 | 210 | 813 | 760 | 455 | 8.10 |
| 88032324 | FSF500-6W | V500 | SS100 | 1 1/2"/50 мм | 85 | 235 | 856 | 760 | 535 | 11.10 |
| 88032425 | FSF650-6W | V650 | SS150 | 1 1/2"/50 мм | 145 | 300 | 961 | 760 | 635 | 15.60 |

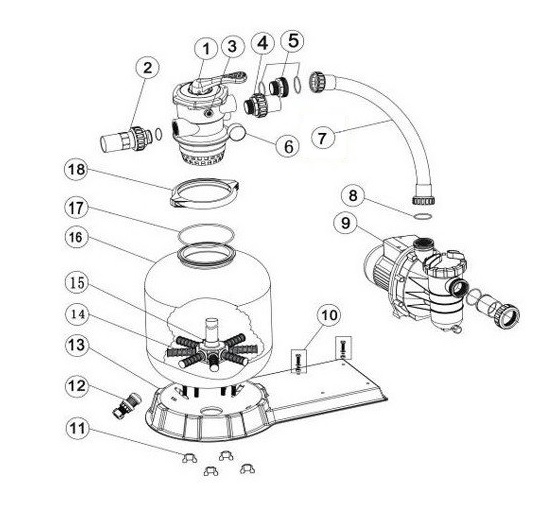

Деталировка изделия и подбор запчастей фильтровальной установки
| Номер | Артикул | Наименование |
|---|---|---|
| 1 | 88280105 | Вентиль 6-ти позиционный (верхний 1 1/2") для фильтров V350 - V700 Emaux MPV-01 |
| 2 | 89280101 | Муфта разъёмная со смотровым окном 6-ти позиционного вентиля 1 1/2" (с прокладкой) MPV-01 Emaux |
| 3 | 01111048 | Уплотнительное соединение |
| 4 | 89280102 | 1 1/2" соединительная муфта |
| 6 | 06011029 | Масляный манометр |
| 7 | 89032004 | FSF350-6W соединительный шланг |
| 7 | 89032103 | FSF400-6W соединительный шланг |
| 7 | 89032201 | FSF450-6W соединительный шланг |
| 7 | 89032301 | FSF500-6W соединительный шланг |
| 7 | 89032401 | FSF650-6W соединительный шланг |
| 8 | 02011104 | Уплотнительное соединение для насоса |
| 9 | 08030007 | FSF350-6W Насос (SS033) |
| 9 | 88022403 | FSF400-6W Насос (SS050) |
| 9 | 88022404 | FSF450-6W Насос (SS075) |
| 9 | 88021705 | FSF500-6W Насос (SS100) |
| 9 | 88021707 | FSF650-6W Насос (SS150) |
| 10 | 89032001 | Винты |
| 11 | 01181052 | Фиксаторы |
| 12 | 89010107 | Сливная пробка |
| 13 | 01111056 | FSF350-6W Подставка |
| 13 | 01111053 | FSF400-FSF450 Подставка |
| 14 | 01172007 | Сепаратор для забора очищенной воды (115 мм) |
| 14 | 01172008 | Сепаратор для забора очищенной воды (126 мм) |
| 15 | 89010106 | V350 Коллектор фильтра |
| 15 | 89010116 | V400 Коллектор фильтра |
| 15 | 89010105 | V450 Коллектор фильтра |
| 15 | 89010104 | V500 Коллектор фильтра |
| 15 | 89010103 | V650 Коллектор фильтра |
| 16 | 89010115 | V350 Корпус фильтра |
| 16 | 89010113 | V400 Корпус фильтра |
| 16 | 89010112 | V450 Корпус фильтра |
| 16 | 89010111 | V500 Корпус фильтра |
| 16 | 89010110 | V650 Корпус фильтра |
| 17 | 02011134 | Уплотнительное кольцо |
| 18 | 89010119 | М6*Винт с гайкой |
| 18 | 01271010 | Хомут |
Комплектация
- Манометр.
- Фильтр.
- Вентиль 6-ти позиционный для фильтра.
- Насос Emaux Opus.
- Установочная платформа.
- Шланг, переходы под шланг.
- Инструкция.
