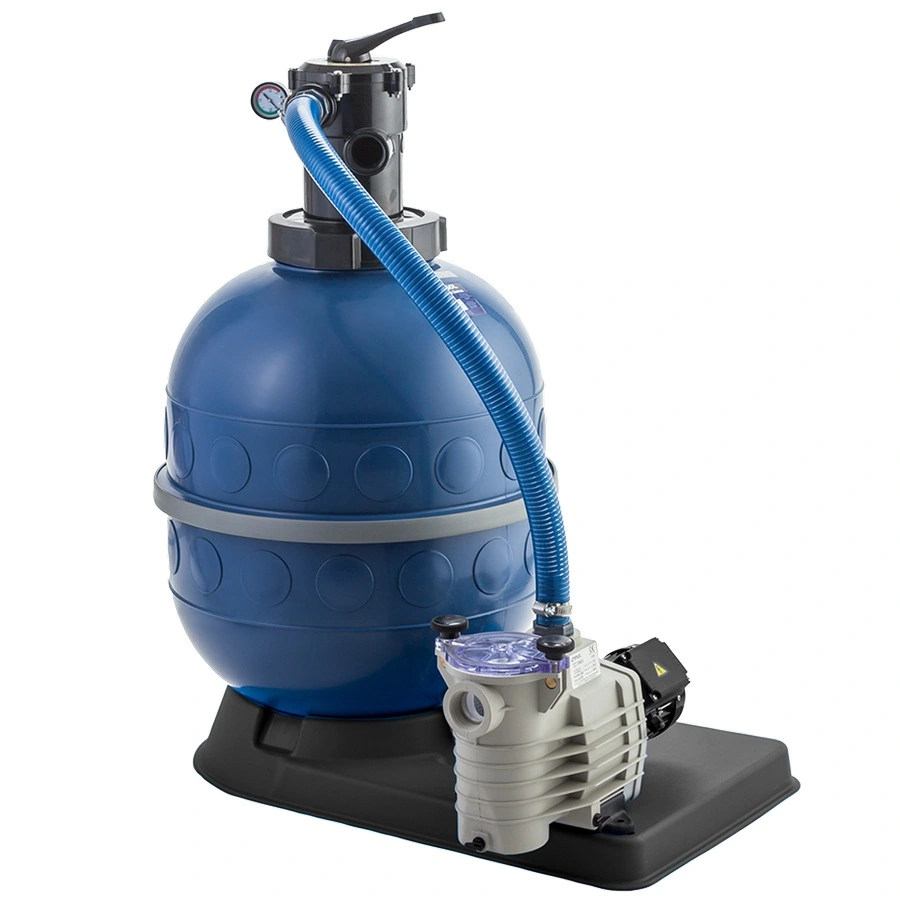

Фильтровальная установка Kripsol Granada
Предназначается для очистки воды в общественных и частных бассейнах от механических взвесей.
Песчаный фильтр Kripsol Granada отличается своей прочностью, длительными сроками эксплуатации, а так же фильтр устойчив к различным неблагоприятным факторам воздействия окружающей среды.
| Код | Артикул | Инфо / фото | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|
| 110258 | GTN406-25 | Фильтр-моноблок (400 мм, 5 м3/ч) (верхнее подсоединение) Kripsol Granada GTN406-25 (к сборному бассейну) код 110258  | 67 372 % | подробнее | ||
| 115905 | GTN406-33 | Фильтр-моноблок (400 мм, 6 м3/ч) (верхнее подсоединение) Kripsol Granada GTN406-33 (к сборному бассейну) код 115905 | 65 866 % | подробнее | ||
| 116716 | GTO506-71 | Фильтр-моноблок (500 мм, 10 м3/ч) (верхнее подсоединение) Kripsol Granada GTO506-71 код 116716  | 82 524 % | подробнее | ||

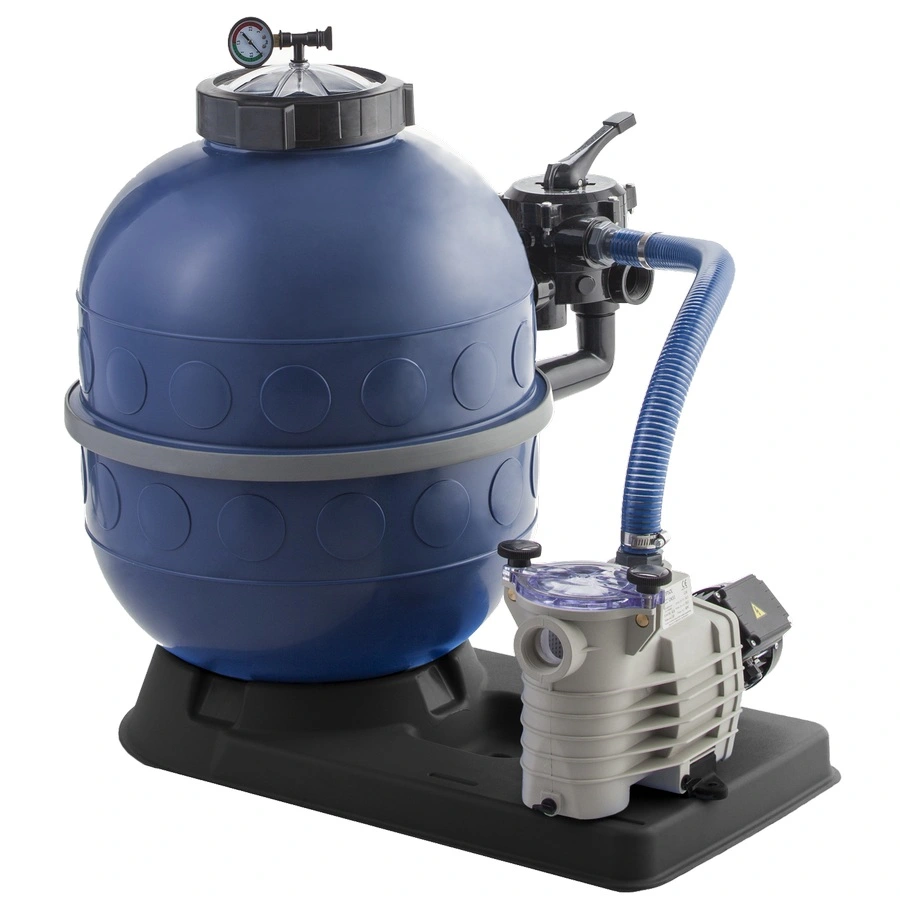

| 167606 | GLO506-71 | Фильтр-моноблок (500 мм, 10 м3/ч) (боковое подсоединение) Kripsol Granada GLO506-71 код 167606  | 90 917 % | подробнее | ||
| 116717 | GTO606-100 | Фильтр-моноблок (600 мм, 14.5 м3/ч) (верхнее подсоединение) Kripsol Granada GTO606-100 код 116717 | 91 731 % | подробнее | ||
| 106825 | GLO606-100 | Фильтр-моноблок (600 мм, 14.5 м3/ч) (боковое подсоед.) Kripsol Granada GLO606-100 код 106825 | 105 366 % | подробнее |
Песочный фильтр для бассейна предназначен для циркуляции и механической фильтрации воды бассейна. Чтобы вода в бассейне была прозрачной и чистой через песчаный фильтр для бассейна должно проходить в сутки 2,5 объема воды бассейна, при этом не нужно забывать про дезинфекцию воды бассейна. Фильтрующим материалом является кварцевый песок, который засыпается в бочку фильтра. Фильтр для бассейна должен находится не дальше 10 м от бассейна. Промывка фильтра для бассейна, как правило, должна производиться не реже 1-го раза в 2 недели и занимает по времени примерно 6 минут.
Основой данного фильтра является бочка из пластика цилиндрической формы. Именно в неё и засыпается песок для фильтрации. Вода подаётся в бочку при помощи насоса, проходит через кварцевый песок и отводится в бассейн через дренажные устройства, расположенные внизу бочки. Весь процесс работы фильтра регулируется 6-ти позиционным вентилем, при помощи которого фильтр можно включить, отключить, законсервировать на зиму, запустить процесс промывки песка и его уплотнения, а также запустить процесс рециркуляции.
Технические характеристики
| Модель | GTN406-33 | GTO506-71 | GLO506-71 | GTO606-100 | GLO606-100 |
|---|---|---|---|---|---|
| Максимальное рабочее давление, бар | 1,5 | ||||
| Максимальная температура воды, °C | 45 | ||||
| Объём бассейна, м3 | 30 | 50 | 50 | 70 | 70 |
| Потребляемая мощность, кВт | 0,45 | 0,55 | 0,55 | 0,74 | 0,74 |
| Загрузка песка/гравия, кг | 50 | 90 | 90 | 125 | 125 |
| Фракция песка, мм | 0,5-1,0 | ||||
Режимы работы фильтровальной установки
- Режим фильтрации - Положение «1 (FILTER)»
- Режим промывки фильтрующего материала (кварцевого песка) - Положение «2 (BACKWASH)»
- Режим уплотнения фильтрующего материала (кварцевого песка) - Положение «3 (RINSE)»
- Режим опорожнения - Положение «4 (WASTE)»
- Режим рециркуляции - Положение «5 (RECIRCULATE)»
- Режим отключения фильтра - Положение «6 (CLOSED)»
- Режим зимнего хранения - Положение «0 (WINTER)»
Габаритные размеры
| Модель | Размеры, мм | ||||
|---|---|---|---|---|---|
| A | B | C | D | E | |
| GTN 406-33 | 720 | 780 | 922 | 503 | 453 |
| GTO 506-71 | 877 | 937 | 1079 | 503 | 553 |
| GTO 606-100 | 960 | 1020 | 1161 | 503 | 653 |
| GLO 506-71 | 345 | 470 | 808 | 503 | 553 |
| GLO 606-100 | 391 | 516 | 891 | 503 | 653 |
Деталировка фильтров Kripsol GTN406, GTO506, GTO606
| Позиция | Наименование | GTN406-33 | GTO506-71 | GTO606-100 |
|---|---|---|---|---|
| 2 | Муфта резьбовая фланца бочки фильтра | RGR020.A | ||
| 3 | Прокладка-кольцо фланца бочки фильтра | RGR030.A | ||
| 4 | Пробка сливная (компл. с сепаратором) фильтра | RGR040.A | ||
| 8 | Сепаратор фильтра | R080 BC.A R080 BCNR |
R081 BCNR R082 BC.A |
R082 BCNR RFD0113.00R |
| 9 | Коллектор фильтра | R090 CC.A R.091R |
R091.R R2029090 |
|
| 10 | Вентиль 6-ти поз. (верхний 1 1/2") | VK6T 43.B | ||
| 11 | Манометр Kripsol | МР 13.В | ||
| 13 | Труба ПВХ д.50мм | - | ||
| Бочка фильтра | GT 406-404 | GT 506-504 | GT606-604 | |
| Насос | Ninfa NK-33M | Ondina ОK-71 | Ondina ОK-100 | |
| Платформа круглая для бочки фильтра | Для бочки фильтра Kripsol Granada | |||
Деталировка фильтров Kripsol GLO506-71, GLO606-100
.jpg)
| Позиция | Наименование | GLO506-71 | GLO606-100 |
|---|---|---|---|
| 1 | Крышка бочки фильтра | RGR 010.A | |
| 2 | Муфта резьбовая фланца бочки фильтра | RGR020.A | |
| 3 | Прокладка-кольцо фланца бочки фильтра | RGR030.A | |
| 4 | Пробка сливная (компл. с сепаратором) фильтра | RGR040.A | |
| 5 | Винт-заглушка для спуска воздуха фильтра | RVS 014.A | |
| 6 | Комплект соединений 6-ти поз. вентиля (1 1/2") с фильтром | R060EC.A | |
| 7 | Диффузор фильтра (бок. подсоед.) | R070 DF.A | |
| 8 | Сепаратор фильтра (400мм) | R082 BC.A R081 BCNR |
R083 BC.A R084 BC.A |
| 9 | Коллектор фильтра (400мм верхн. подсоед.) | R090 CC.A R.091R |
RRFI0016.01R R092 CC.A |
| 10 | Декоративное кольцо фильтра GRANADA GT Kripsol | - | |
| 11 | Платформа круглая для бочки фильтра | Для бочки фильтра Kripsol Granada | |
| 12 | Гайка для крепления фильтра GRANADA GT к платформе Kripsol | - | |
| 13 | Трубка отвода воздуха для фильтра GRANADA GL Kripsol | RIB 000.А | |
| 14 | Фильтр трубки отвода воздуха для фильтра GRANADA GL Kripsol | - | |
| 15 | Бочка фильтра | GL506-504 | GL606-604 |
| 16 | Вентиль 6-ти поз. (верхний 1 1/2") | VK6T 43.B | |
| 17 | Манометр Kripsol | МР 13.В | |
| Насос | Ondina ОK-100 | ||
Упаковка
| Модель | Размеры, мм | ||
|---|---|---|---|
| Длина | Ширина | Высота | |
| GTN 406-25 | 850 | 500 | 650 |
| GTN 406-33 | 850 | 500 | 650 |
| GTO 506-71 | 870 | 560 | 800 |
| GTO 606-100 | 870 | 600 | 800 |
| GLO 506-71 | 920 | 650 | 860 |
| GLO 606-100 | 920 | 700 | 860 |
Комплектация
- Бочка фильтра
- Вентиль 6-ти поз.
- Насос
- Манометр
- Руководство по эксплуатации фильтровальной установки kripsol granada GLO506 71
- Руководство по эксплуатации фильтровальной установки kripsol granada GLO606 100
- Руководство по эксплуатации фильтровальной установки kripsol granada GTN406 33
- Руководство по эксплуатации фильтровальной установки kripsol granada GTO506 71
- Руководство по эксплуатации фильтровальной установки kripsol granada GTO606 100
