Фильтры песчаные Behncke Dresden

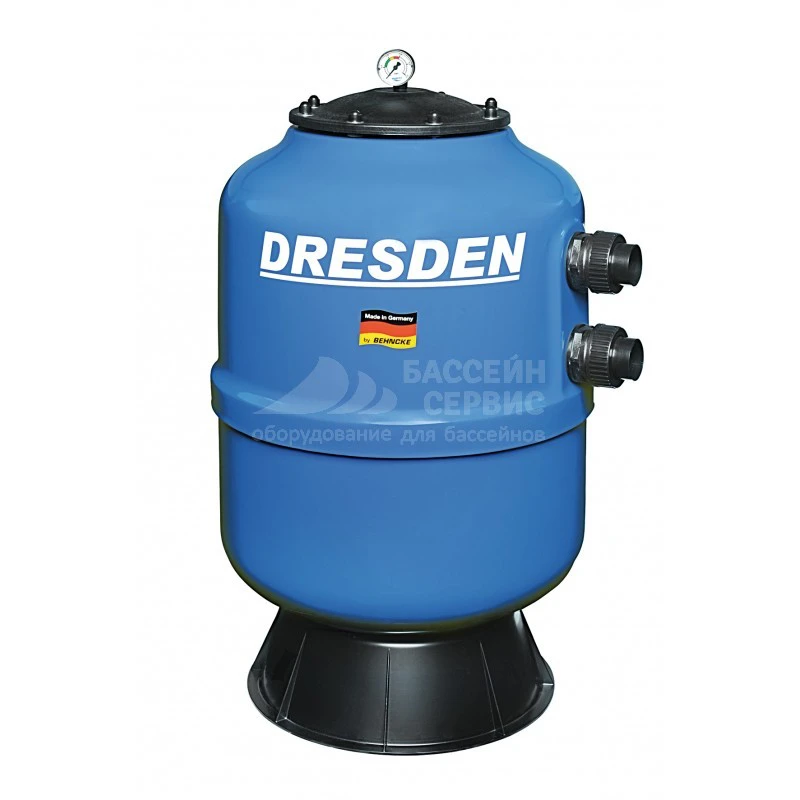

Фильтры песочные Behncke Dresden — оборудование для бассейна необходимое для очистки воды в бассейнах от механических взвесей. Корпус изготовлен из полиэфирной смолы, армированной стекловолокном.
В верхней части бочки установлен прозрачная крышка с манометром с ручным воздухоотводчиком, в нижней части — сливная пробка со штуцером под шланг. Коллектор, диффузор с сепараторами изготовлены из материала UPVC. В качестве фильтрующего элемента применяется кварцевый 70% песок и 30% гравий.
Комплектуется манометром, вентиль в комплект не входит.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 121596 | DP70850002 |  |
Фильтровальная емкость Behncke Drezden, Ø 500 мм, 8–10 м3/ч, боковое подключение 1 1/2", с манометром | 70 356 | |||
| 121597 | DP70860002 | |
Фильтровальная емкость Behncke Drezden, Ø 600 мм, 12–14 м3/ч, боковое подключение 1 1/2", с манометром | 77 684 | |||
| 121598 | DP70880002 | |
Фильтровальная емкость Behncke Drezden, Ø 800 мм, 22–25 м3/ч, боковое подключение 2", с манометром | 131 017 | |||
| 185160 | 70840002-19 |  |
Фильтровальная емкость Behncke Dresden³, Ø 400 мм, 6 м3/ч, боковое подключение 1 1/2", с манометром | 138 996 | |||
Технические характеристики
| Технические данные | Единицы | DP70850002 | DP70860002 | DP70880002 |
|---|---|---|---|---|
| Внутренний диаметр и высота фильтра | мм | 500 x 910 | 600 x 980 | 750 x 1240 |
| Внешний диаметр фильтра | мм | 525 | 625 | 780 |
| Материал бочки | полиэстер | полиэстер | полиэстер | |
| Высота фильтрующего слоя | м | - | - | - |
| Производительность фильтра при 50 м3/ч/м2 | м3/ч | 8–10 | 12–14 | 22–25 |
| Производительность насоса (рекомендуемая) | м3/ч | 7–10 | - | - |
| Площадь фильтрации | м3 | 0,20 | 0,28 | 0,45 |
| Максимальное рабочее давление | кг/см2 | 2,5 | 2,5 | 2,5 |
| Проверочное давление | кг/см2 | - | - | - |
| Подсоединения | - | боковое | боковое | боковое |
| Вес фильтра | кг | 15,0 | - | - |
| Максимальная температура воды | °C | 1–40 | 1–40 | 1–40 |
| Масса песковой засыпки фракцией 0,4–0,8 | кг | 50 | 75 | 225 |
| Масса песковой засыпки фракцией 0,7–1,2 | кг | 25 | 50 | 100 |
| Подключение | дюйм | 1 1/2" | 1 1/2" | 2" |

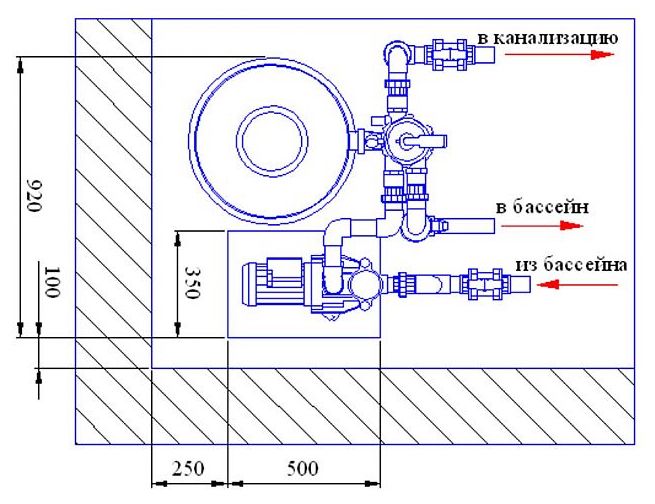

Схема монтажа
.jpg)

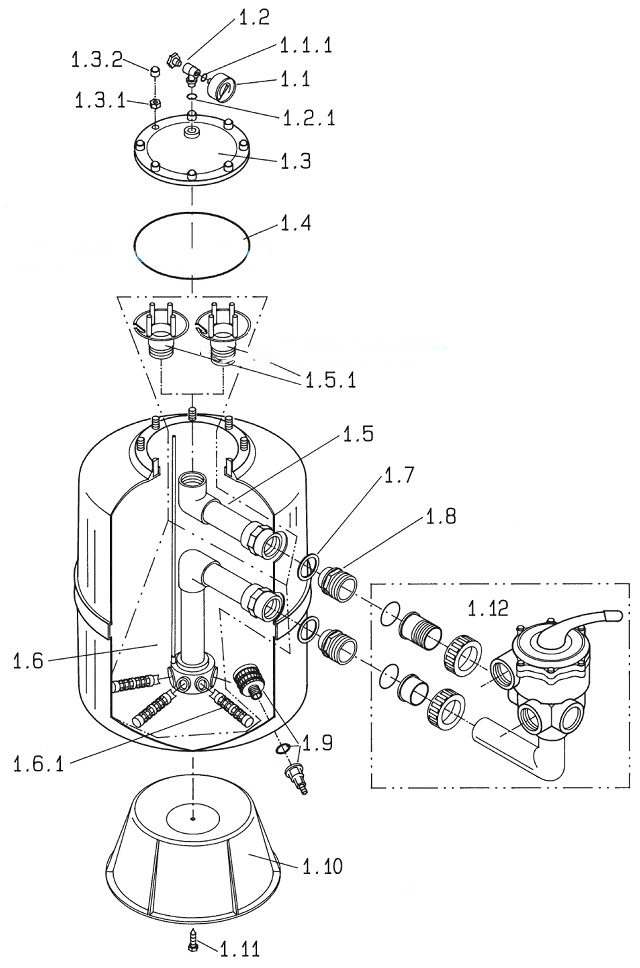

Деталировка фильтра (нем.)
.png)
| Позиция | Кол-о | Описание | Артикул |
|---|---|---|---|
| 1.0 | 1 | Dresden-Filterbehälter komplett d 500 | 708 500 03 |
| 1 | Dresden-Filterbehälter komplett d 600 | 708 600 03 | |
| 1 | Dresden-Filterbehälter komplett d 800 | 708 800 03 | |
| 1.1 | 1 | Manometer 0–2,5 bar, R 1/8” | 200 100 06 |
| 1.1.1 | 1 | O-Ring 9 x 2 für Manometer | 200 200 03 |
| 1.2 | 1 | Entlüftungsventil kompl. R 1/4” | 200 100 04 |
| 1.2.1 | 1 | O-Ring 11 x 4 mm für Entlüftungsventil | 200 200 02 |
| 1.3 | 1 | Deckel d 300 aus PP | 807 000 45 |
| 1.3.1 | 8 | Mutter M8 aus VA 4 | 113 401 08 |
| 1.3.2 | 8 | U-Scheibe d 8,4 | 113 410 58 |
| 1.3.2 | 8 | Schutzkappe aus PE (SW 13) | 113 404 08 |
| 1.4 | 1 | O-Ring 218 x 8 für Deckel d 300 | 433 218 08 |
| 1.5 | 1 | Oberer Wasserverteiler komplett d 500 | 110 708 01 |
| 1 | Oberer Wasserverteiler komplett d 600 | 110 708 03 | |
| 1 | Oberer Wasserverteiler komplett d 800 | 110 708 10 | |
| 1.5.1 | 1 | Wasserverteiler – ABS mit Zapfen d 50 | 430 000 40 |
| 1 | Wasserverteiler – ABS mit Zapfen d 63 | 200 400 10 | |
| 1.6 | 1 | Unterer Wasserverteiler komplett d 500 | 110 708 02 |
| 1 | Unterer Wasserverteiler komplett d 600 | 110 708 04 | |
| 1 | Unterer Wasserverteiler komplett d 800 | 110 708 11 | |
| 1 | Verteilerkopf ABS 1 1/2”, 6 Anschlüsse | 200 025 06 | |
| 1 | Verteilerkopf ABS 2”, 12 Anschlüsse | 200 025 12 | |
| 6 | Düsenrohr PP 171 mm lang für d 500 | 200 025 71 | |
| 6 | Düsenrohr PP 200 mm lang für d 600 | 200 025 20 | |
| 12 | Düsenrohr PP 221 mm lang für d 800 | 200 025 21 | |
| 1.7 | 2 | Profildichtung EPDM DN 40 | 807 001 36 |
| 2 | Profildichtung EPDM DN 50 | 807 001 38 | |
| 1.8 | 2 | Einschraubteil ABS R 2” | 392 500 17 |
| 1.9 | 1 | Entleerungsdüse komplett | 807 000 421 |
| 1.10 | 1 | Behälterfuß schwarz für d 500 | 705 500 15 |
| 1 | Behälterfuß schwarz für d 600 | 705 600 15 | |
| 1.11 | 1 | Sechskantschraube 6,3 x 32 ISO 1479 | 113 431 09 |
| 1.12 | 1 | 6-Wege Rückspülventilsatz R 1 1/2” | 392 500 01 |
| 1 | 6-Wege Rückspülventilsatz R 2” | 392 310 23 |
