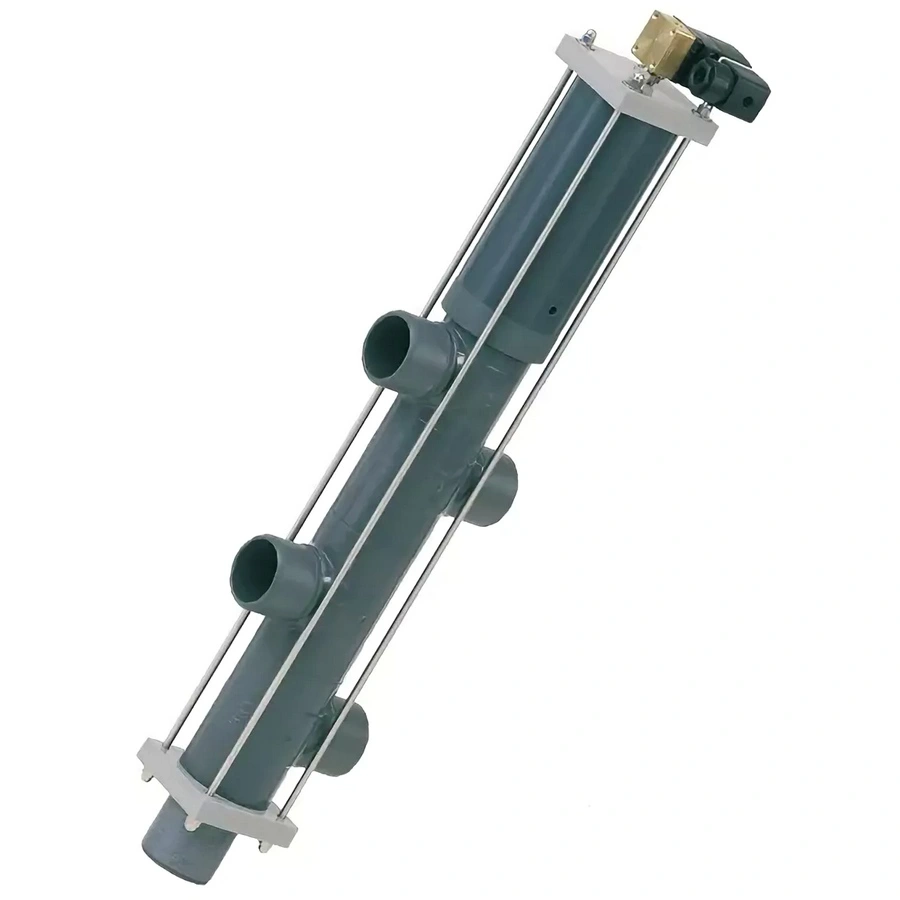

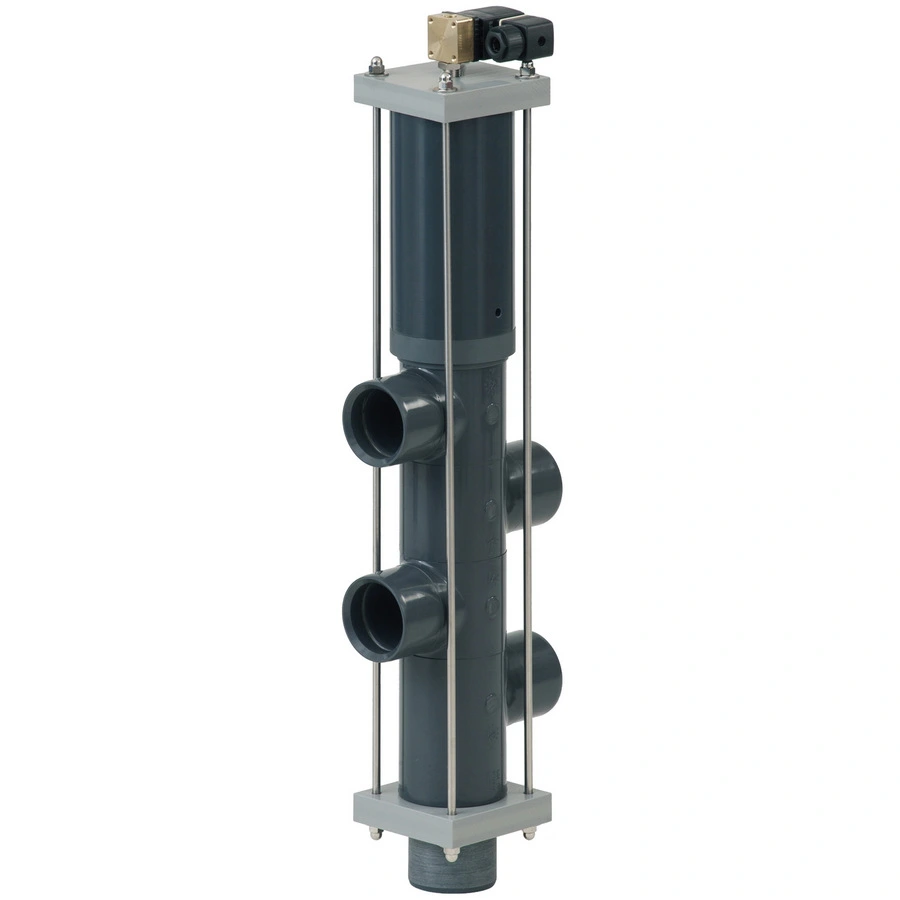

5-ти ходовые автоматические вентили обратной промывки Besgo

Корпус вентиля с электромагнитным клапаном изготовлен из прочного ПВХ, ​внутренние части – из нержавеющей стали марки V4A. Подходит для всех типов фильтров бокового подсоединения. Возможен привод от воздушного компрессора. Время промывки устанавливается через системы Pool Рilot, ​Behncke Contro и Behncke Control Plus, ​или просто через недельный таймер.

  • Изготовлены из PVC-U c манжетами из озоноустойчивого витона
  • Возможен пневматический или гидравлический привод поршней с давлением 2 бар
  • При отключении питания поршни возвращаются в положение фильтрация
  • Низкое гидравлическое сопротивление
  • Поставляется в комплекте с электромагнитным клапаном
Возможны другие размеры вентилей по запросу.
КодАртикулФотоИнфоСклад  Цена, ₽  Купить
176543 083103 5-позиционный автоматический клапан обратной промывки Besgo DN 40, Ø 50 мм, L=125 мм100 077
– +
101095 083105 5-позиционный автоматический клапан обратной промывки Besgo DN 40, Ø 50 мм, L=140 мм69 337
%
– +
176545 083107 5-позиционный автоматический клапан обратной промывки Besgo DN 40, Ø 50 мм, L=152 мм100 077
– +
176542 083102 5-позиционный автоматический клапан обратной промывки Besgo DN 40, Ø 50 мм, L=190 мм100 077
– +
101098 083106 5-позиционный автоматический клапан обратной промывки Besgo DN 40, Ø 50 мм, L=230 мм97 290
%
– +
177346 083201 5-позиционный автоматический клапан обратной промывки Besgo DN 50, Ø 63 мм, L=140 мм112 587
– +
176548 083206 5-позиционный автоматический клапан обратной промывки Besgo DN 50, Ø 63 мм, L=152 мм112 587
– +
101101 083205 5-позиционный автоматический клапан обратной промывки Besgo DN 50, Ø 63 мм, L=170 мм70 159
%
– +
176546 083202 5-позиционный автоматический клапан обратной промывки Besgo DN 50, Ø=63 мм, L=190 мм112 587
– +
176549 083207 5-позиционный автоматический клапан обратной промывки Besgo DN 50, Ø 63 мм, L=215 мм112 587
– +
149556 083203 5-позиционный автоматический клапан обратной промывки Besgo DN 50, Ø 63 мм, L=230 мм131 325
%
– +
121635 083301 5-позиционный автоматический клапан обратной промывки Besgo DN 65, Ø 75 мм, L=250 мм140 670
– +
101105 083302 5-позиционный автоматический клапан обратной промывки Besgo DN 65, Ø 75 мм, L=270 мм140 670
%
– +
149557 083401 5-позиционный автоматический клапан обратной промывки Besgo DN 80, Ø 90 мм, L=300 мм271 355
%
– +
178490 083501 5-позиционный автоматический клапан обратной промывки Besgo DN 100, Ø 110 мм, L=360 мм379 747
– +
143767 083502 5-позиционный автоматический клапан обратной промывки Besgo DN 100, Ø 110 мм, L=400 мм379 747
– +
143771 083601 5-позиционный автоматический клапан обратной промывки Besgo DN 125, Ø 140 мм, L=450 мм (гидравлическое управление)658 217
– +
121639 083602 5-позиционный автоматический клапан обратной промывки Besgo DN 125, Ø 140 мм, L=450 мм (пневматическое управление)564 840
– +
180703 083401-S 5-позиционный автоматический клапан обратной промывки Besgo DN 80, Ø 90 мм, L=300 мм (для соленой воды)349 549
– +
180704 083502-S 5-позиционный автоматический клапан обратной промывки Besgo DN 100, Ø 110 мм, L=400 мм (для соленой воды)486 651
– +

Варианты установки

на фильтре на стене

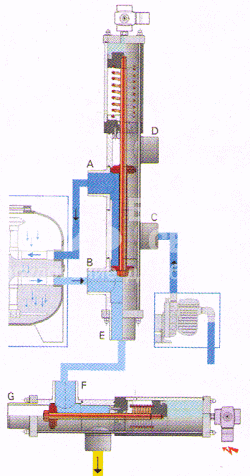

Подсоединение трубных магистралей

A - подающий разьём фильтра в режиме "фильтрация"
B - возвратный разьём фильтра в режиме "фильтрация"
C - Вход от насоса
D - Подключение к трубе промывки, ​слива
E - Подключение к форсуночной магистрали

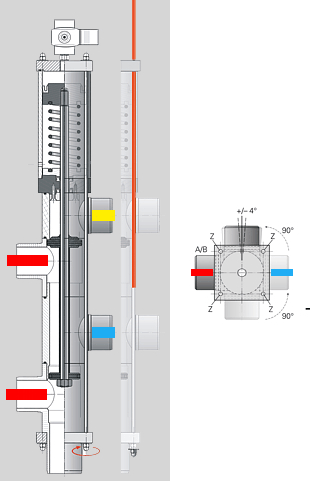

Допускается люфт подключаемых муфт до 4°

Имеется возможность муфты подключения поворачивать в разные стороны, ​что дает множество вариантов монтажа.

▬ A/B Подключение к фильтр
▬ C Подключение к насосу
▬ D Подключение к сливу

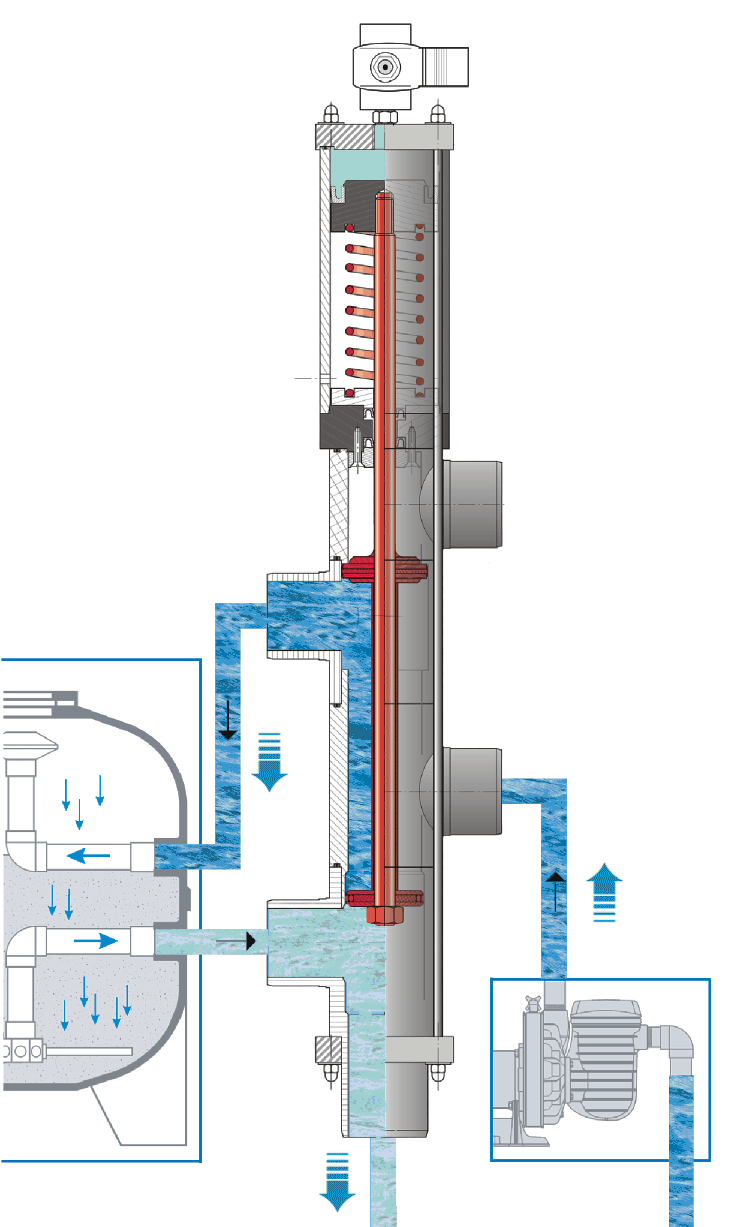

Режимы работы

Фильтрация Обратная промывка Уплотнение

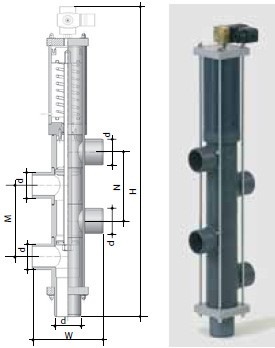

Габаритные размеры

Модель d, ​мм M, ​мм N, ​мм H, ​мм W, ​мм
083103 50 125 127,5 579 129
083105 50 140 135 594 129
083107 50 152 141 606 129
083102 50 190 167 644 129
083106 50 230 180 684 129
083201 63 140 143 645 164
083206 63 152 149 657 164
083205 63 170 155 672 164
083202 63 190 190 692 164
083203 63 230 210 737 164
083301 75 250 250 897 166
083401 90 300 300 1075 198
083501 110 360 360 1321 236
