Автоматические 5-ти ходовые вентили обратной промывки Хоббипул И-РИ
5-ти позиционный пневмотический клапан Хоббипул И-РИ для автоматической обратной промывки фильтров. Клапаны характеризуются высоким качеством изготовления на современном оборудовании.
При изготовлении учитывались все задачи и требования, предъявляемые к клапанам обратной промывки премиум сегмента.
Принцип работы
По средствам подачи напряжения ~ 220В на "катушку" электромагнитного клапана, происходит его открытие и начинает поступать воздух, в рабочую камеру гидроклапана от компрессора. Происходит срабатывание гидроклапана. При отключении ~ 220В, электромагнитный клапан закрывается, подача воздуха прекращается, гидроклапан возвращается в исходное положение по действием пружины в рабочем цилиндре. "Катушка" электромагнитного клапана подключается через влагозащищённый разъём.
Электромагнитный клапан имеет выход "Глушитель" и присутствует тонкое дросселирование входа и выхода. Давление приходящее от компрессора должно быть в диапазоне от 3 Бар до 4 Бар. Необходимо настроить подачу давления таким образом, что бы не было гидроударов, а клапан в свою очередь срабатывал на 100%, т.е. закрывался до конца. Максимальное подаваемое давление на испытаниях до 8 Бар.

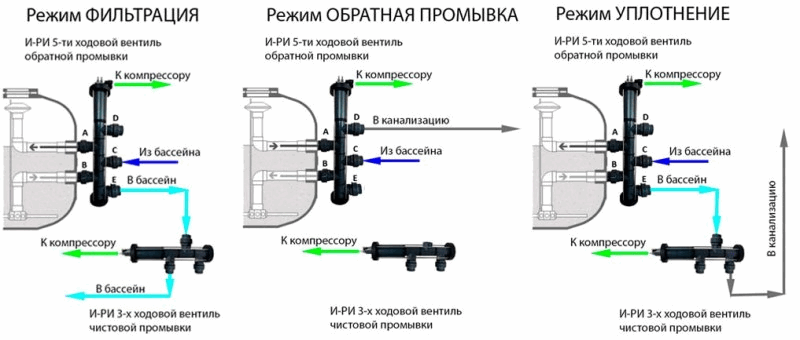

Схема подключения
