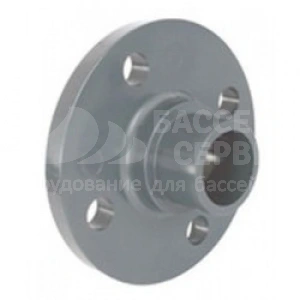

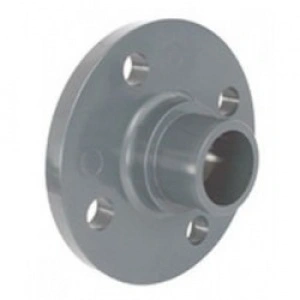

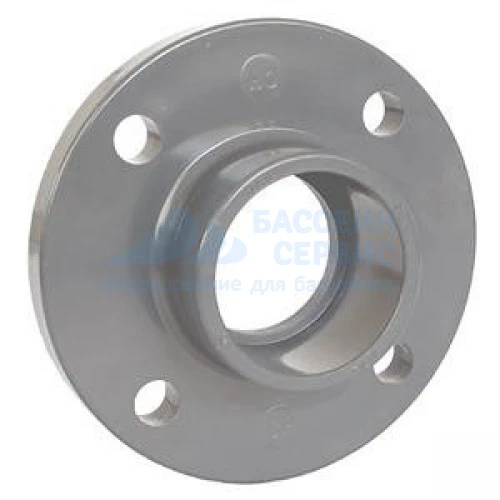

Фланцевые соединения Coraplax

Фланцевое соединение Coraplax предназначено для прочного и герметичного соединения труб в системах водоподготовки плавательных бассейнов.

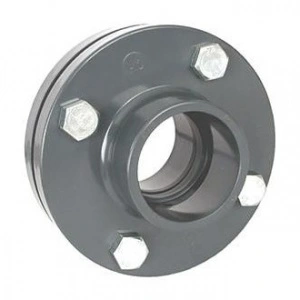

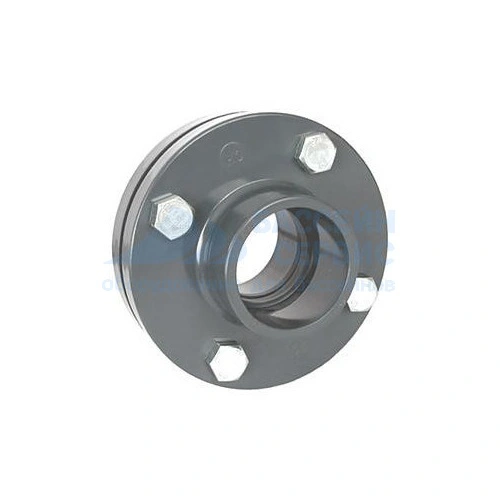

Полный комплект фланцевого разборного соединения. Полностью готово для клеевого подключения к трубопроводу.

  • Тип подсоединения: под вклейку
  • Номинальное давление: 10 бар
  • Материал: ПВХ
КодАртикулФотоИнфоСклад  Цена, ₽  Купить
119549 7410075 Фланцевое соединение Coraplax d_75 мм (монтажный комплект) /7410075/3 622
%
– +
127647 7122125 Фланцевое соединение Д.125 (12/H) 7122125 / Coraplax2 024
%
– +
127648 7122126 Фланцевое соединение Д.140 х Д.125 (12/H) 7122126 / Coraplax2 161
%
– +
127649 7122160 Фланцевое соединение Д.160 (10/K) 7122160 / Coraplax3 207
%
– +
127650 7122200 Фланцевое соединение Д.200 (6/K) 7122200 / Coraplax4 393
– +
127651 7120063 Фланцевое соединение Д.63 7120063 / Coraplax1 126
%
– +
127652 7122075 Фланцевое соединение Д.75 (34/H) 7122075 / Coraplax1 130
%
– +
127653 7122090 Фланцевое соединение Д.90 (26/H) 7122090 / Coraplax1 318
%
– +
161079 7410110 Фланцевое соединение Coraplax (монтажный комплект), Ø 110 мм5 836
%
– +
161080 7410125 Фланцевое соединение Coraplax (монтажный комплект), Ø 125 мм6 306
%
– +
161081 7410160 Фланцевое соединение Coraplax (монтажный комплект), Ø 160 мм10 402
%
– +
164014 7120032 Фланцевое соединение Coraplax, Ø 32 мм700
– +
164015 7120020 Фланцевое соединение Coraplax, Ø 20 мм508
– +
164016 7120110 Фланцевое соединение Coraplax, Ø 110 мм1 825
– +
164017 7120075 Фланцевое соединение Coraplax, Ø 75 мм1 539
%
– +
164018 7120090 Фланцевое соединение Coraplax, Ø 90 мм1 639
%
– +
164021 7120040 Фланцевое соединение Coraplax, Ø 40 мм747
– +
164023 7410090 Фланцевое соединение Coraplax (монтажный комплект), Ø 90 мм4 469
%
– +
164025 7410140 Фланцевое соединение Coraplax (монтажный комплект), Ø 140 мм7 352
– +
164027 7410200 Фланцевое соединение Coraplax (монтажный комплект), Ø 200 мм13 942
– +
164028 7122250 Фланцевое соединение Coraplax, Ø 250 мм15 266
– +
164029 7120025 Фланцевое соединение Coraplax, Ø 25 мм602
– +
176376 7122110 Фланцевое соединение Д.110 (18/H) 7122110 / Coraplax1 645
– +
176377 7120050 Фланцевое соединение Coraplax, Ø 50 мм1 046
– +

Фланцевые соединения Coraplax предназначены для реализации соединения труб одинакового диаметра на прямых участках соединения при помощи фланцев. Изготавливаются из ПВХ. Используются при обвязке бассейнов, ​а также для систем водоснабжения с температурой до 40°C. Легко подходят под любые монтажные схемы, ​чем чрезвычайно удобны при работе.

Габаритные и присоединительные размеры

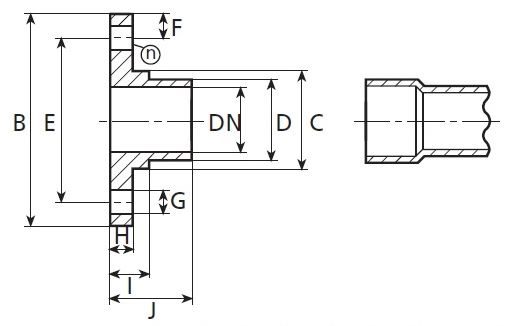

Модели 7120020-7120110

Артикул D, ​мм C, ​мм B, ​мм E,мм F, ​мм G, ​мм H, ​мм I, ​мм J, ​мм Болты, ​шт
7120020 20 25 97 66,5 15 14 15 22 31 4
7120025 25 32 106 75 15 14 16 22 38 4
7120032 32 40 116 85 16 14 16 22 39 4
7120040 40 50 140 100 20 17 15 24 48 4
7120050 50 63 149 110 20 17 15 27 55 4
7120063 63 75 164 125 20 17 17 30 63 4
7120075 75 90 185 145 20 17 17 32 72 4
7120090 90 110 200 160 20 17 19 31 79 8
7120110 110 125 221 180 21 17 20 31 92 8

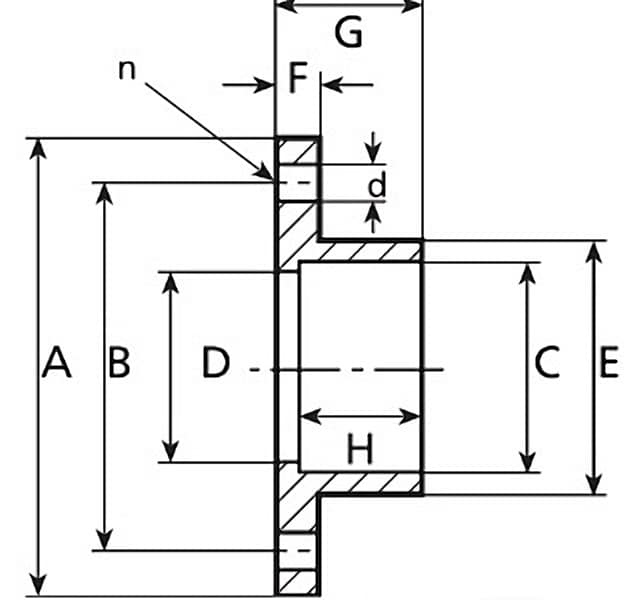

Модели 7122075-7122250

Артикул D, ​мм d, ​мм A, ​мм B, ​мм C, ​мм E, ​мм F, ​мм G, ​мм H, ​мм
7122075 65 17 185 145 75 90 18 50 44
7122090 80 17 200 160 90 110 20 55 51
7122110 100 17 220 180 110 130 21 70 61
7122125 121 17 230 190 125 144 22 80 69
7122126 121 17 250 210 125 144 22 80 69
7122160 150 22 285 240 160 180 22 96 86
7122200 196 22 340 295 200 230 22 108 106
7122250 244 22 400 350 250 281 31 145 130

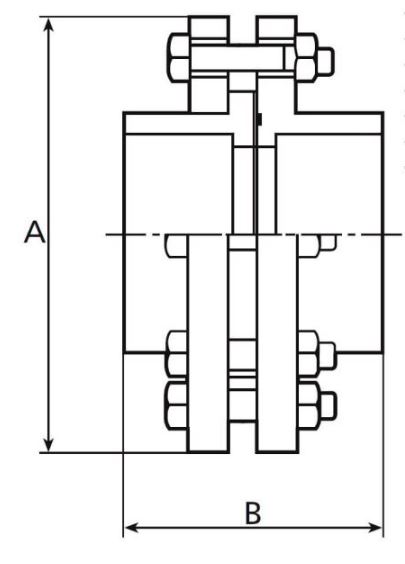

Модели 7410075-7410200

Артикул Ø, ​мм DN, ​мм A, ​мм B, ​мм Болты и гайки Вес, ​кг
7410075 75 65 185 100 М16х70 1,9
7410090 90 80 200 110 М16х70 2,913
7410110 110 100 220 130 М16х80 3,536
7410125 125 110 230 155 М16х80 4,295
7410140 140 125 250 178 М16х90 4,524
7410160 160 150 285 186 М20х90 6,753
7410200 200 200 340 214 М20х100 9,121
7410250 250 225 399 289 М20х120 14,750
