Фланцевые соединения ПВХ Hidroten

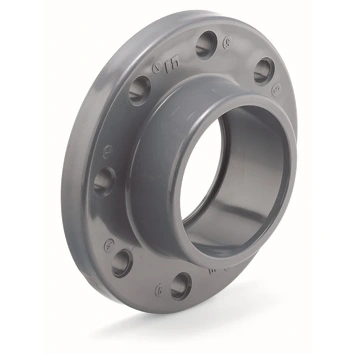

Фланцевое соединение (фланец с буртом) предназначено для соединения трубопровода из ПВХ с ответным фланцем или с фланцевой арматурой.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 160113 | H1010045 |  |
Фланцевое соединение ПВХ 50 мм под клей, Hidroten | 552 % | |||
| 160114 | H1010046 | |
Фланцевое соединение ПВХ 63 мм под клей, Hidroten | 505 % | |||
| 160115 | H1010047 | |
Фланцевое соединение ПВХ 75 мм под клей, Hidroten | 765 % | |||
| 160116 | H1010048 | |
Фланцевое соединение ПВХ 90 мм под клей, Hidroten | 992 % | |||
| 160117 | H1010049 | |
Фланцевое соединение ПВХ 110 мм под клей, Hidroten | 1 720 % | |||
| 160118 | H1010050 | |
Фланцевое соединение ПВХ 125 мм под клей, Hidroten | 1 358 % | |||
| 160119 | H1010051 | |
Фланцевое соединение ПВХ 140 мм под клей, Hidroten | 1 643 % | |||
| 160120 | H1010052 | |
Фланцевое соединение ПВХ 160 мм под клей, Hidroten | 2 811 % | |||
Монтаж производится на гладкий конец трубы при помощи специального зазорозаполняющего клея. Для герметизации фланцевого соединения с ответным фланцем необходимо использовать уплотнительные прокладки из EPDM или EVA.
- Цвет: тёмно-серый, оттенки не регламентируются
- Рабочая температура: от 0 до 45 градусов Цельсия
- Рабочее давление: 1,6 МПа

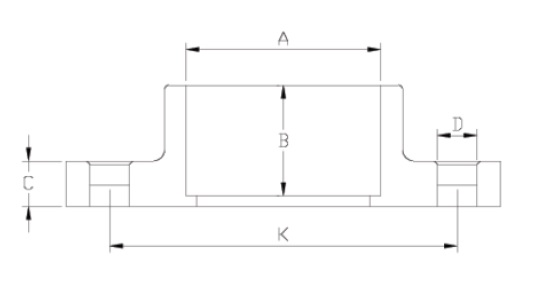

Габаритные и присоединительные размеры
| Артикул | A, мм | Вес, гр | B, мм | K, мм | C, мм | D | PN, бар |
|---|---|---|---|---|---|---|---|
| H1010045 | 50 | 340 | 31 | 110 | 18 | 4х18 | 16 |
| H1010046 | 63 | 408 | 38 | 125 | 18 | 4х18 | 16 |
| H1010047 | 75 | 544 | 45 | 145 | 19 | 4х18 | 16 |
| H1010048 | 90 | 716 | 51 | 146-160 | 21 | 8х18 | 16 |
| H1010049 | 110 | 977 | 61 | 178-190 | 23 | 8х18 | 16 |
| H1010050 | 125 | 1160 | 69 | 190 | 24 | 8х18 | 16 |
| H1010051 | 140 | 1467 | 76 | 210-216 | 27 | 8х18 | 16 |
| H1010052 | 160 | 2050 | 86 | 235-241 | 28 | 8х22 | 10 |
