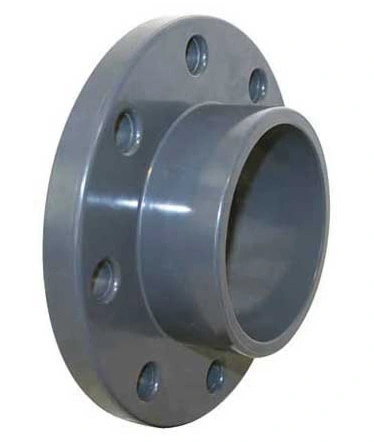

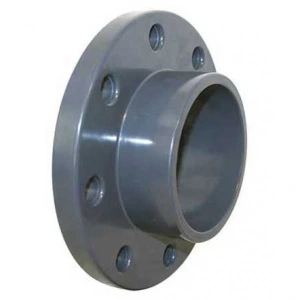

Адаптеры фланцевые Pimtas
Адаптеры для фланцев Pimtas являются составной частью фланцевых соединений. Полный комплект фланцевого соединения состоит из адаптера под клеевое соединение, прокладки и самого фланца.
- Тип подсоединения: под вклейку
- Номинальное давление: 16 бар
- Материал: НПВХ
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 172889 | 512500202 |  |
Фланцевый адаптер Ø=20 мм, PN=16 / Pimtas | 201 % | |||
| 172890 | 512500252 | |
Фланцевый адаптер Ø=25 мм, PN=16 / Pimtas | 213 % | |||
| 172891 | 512500322 | |
Фланцевый адаптер Ø=32 мм, PN=16 / Pimtas | 235 % | |||
| 172892 | 512500402 | |
Фланцевый адаптер Ø=40 мм, PN=16 / Pimtas | 284 % | |||
| 172893 | 512500502 | |
Фланцевый адаптер Ø=50 мм, PN=16 / Pimtas | 284 % | |||
| 172894 | 512500632 | |
Фланцевый адаптер Ø=63 мм, PN=16 / Pimtas | 323 % | |||
| 172895 | 512500752 | |
Фланцевый адаптер Ø=75 мм, PN=16 / Pimtas | 393 % | |||
| 172896 | 512500902 | |
Фланцевый адаптер Ø=90 мм, PN=16 / Pimtas | 481 % | |||
| 172897 | 512501102 | |
Фланцевый адаптер Ø=110 мм, PN=16 / Pimtas | 621 % | |||
| 170195 | 512501252 | |
Фланцевый адаптер Ø=125 мм, PN=16 / Pimtas | 1 022 | |||
| 170196 | 512501402 | |
Фланцевый адаптер Ø=140 мм, PN=16 / Pimtas | 1 157 | |||
| 172900 | 512501602 | |
Фланцевый адаптер Ø=160 мм, PN=16 / Pimtas | 1 378 % | |||
Фланцевые соединения Pimtas предназначены для реализации соединения труб одинакового диаметра на прямых участках соединения при помощи фланцев. Используются при обвязке бассейнов, а также для систем водоснабжения с температурой до 40°C. Легко подходят под любые монтажные схемы, чем чрезвычайно удобны при работе.
Габаритные и присоединительные размеры
.jpg)
| Артикул | d, мм | PN, бар | DN, мм | D, мм | D1, мм | D2, мм | D3, мм | H, мм |
|---|---|---|---|---|---|---|---|---|
| 512500202 | 20 | 16 | 15 | 28 | 65 | 96 | 14 | 11 |
| 512500252 | 25 | 16 | 20 | 34 | 75 | 105 | 14 | 12 |
| 512500322 | 32 | 16 | 25 | 42 | 85 | 115 | 14 | 14 |
| 512500402 | 40 | 16 | 32 | 51 | 100 | 140 | 14 | 15 |
| 512500502 | 50 | 16 | 40 | 62 | 110 | 150 | 18 | 16 |
| 512500632 | 63 | 16 | 50 | 78 | 125 | 165 | 19 | 18 |
| 512500752 | 75 | 16 | 65 | 92 | 145 | 185 | 19 | 20 |
| 512500902 | 90 | 16 | 80 | 111 | 160 | 200 | 19 | 22 |
| 512501102 | 110 | 16 | 100 | 133 | 180 | 220 | 19 | 24 |
| 512501252 | 125 | 16 | 110 | 150 | 210 | 250 | 19 | 26 |
| 512501402 | 140 | 16 | 125 | 167 | 210 | 250 | 19 | 26 |
| 512501602 | 160 | 16 | 150 | 193 | 250 | 285 | 22 | 28 |
| 512502002 | 200 | 16 | 175 | 295 | 295 | 340 | 22 | 32 |
