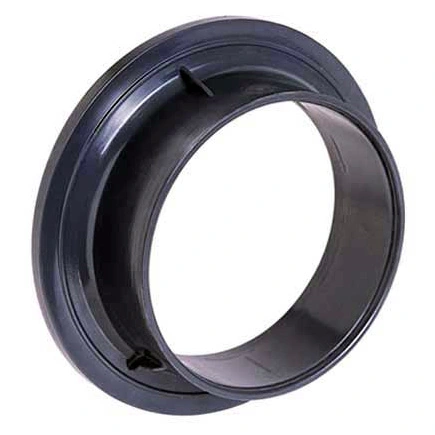

Фланцы для прокладки труб Pimtas
Фланцы Pimtas для прокладки труб используют при возведении питьевых и технических систем водоснабжения, для напорной канализации, ливневого водоотведения, при возведении узлов водоподготовки, а также при строительстве бассейнов.

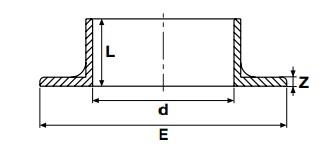

Габаритные и присоединительные размеры
| Артикул | d, мм | Дюйм | PN, бар | DN, мм | E, мм | L, мм | Z, мм |
|---|---|---|---|---|---|---|---|
| 515000502 | 50 | 1 1/2 | 16 | 40 | 80 | 26 | 4 |
| 515000632 | 63 | 2 | 16 | 50 | 96 | 30 | 4 |
| 515000752 | 75 | 2 1/2 | 16 | 65 | 111 | 30 | 4 |
| 515000902 | 90 | 3 | 16 | 80 | 129 | 30 | 5 |
| 515001102 | 110 | 4 | 16 | 100 | 149 | 30 | 5 |
| 515001252 | 125 | 4 1/2 | 16 | 110 | 164 | 31 | 5 |
| 515001402 | 140 | 5 | 16 | 125 | 180 | 31 | 5 |
| 515001602 | 160 | 6 | 16 | 150 | 199 | 31 | 5 |
| 515002002 | 200 | 7 | 16 | 175 | 245 | 20 | 6 |
| 515002252 | 225 | 7 | 10 | 200 | 308 | 41 | 6 |
| 515002505 | 250 | 8 | 10 | 250 | 272 | 57 | 8 |
| 515002805 | 280 | 9 | 10 | 250 | 329 | 70 | 8 |
| 515003155 | 315 | 10 | 10 | 300 | 346 | 80 | 9 |
| 515003555 | 355 | 12 | 10 | 350 | 430 | 92 | 9 |
