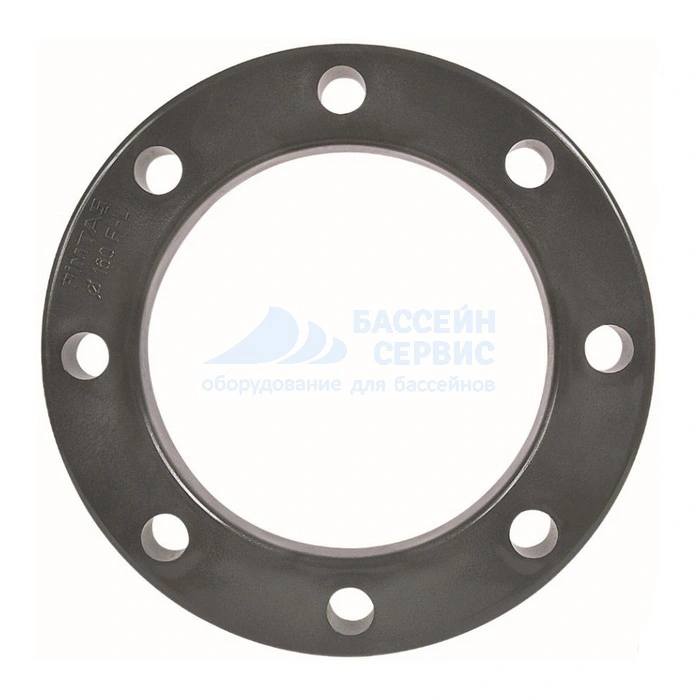

Фланцы Pimtas

арт 513000202 | Фланец Ø=20 мм, PN=16 / Pimtas

Фланцы Pimtas являются составной частью фланцевых соединений. Полный комплект фланцевого соединения состоит из адаптера под клеевое соединение, прокладки и самого фланца.

Материал: НПВХ
Номинальное давление: 16/10 бар

Код	Артикул	Инфо	Цена, ₽	Купить
170198	513000202	Фланец Ø=20 мм, PN=16 / Pimtas	183	– +
170199	513000252	Фланец Ø=25 мм, PN=16 / Pimtas	183	– +
172903	513000322	Фланец Ø=32 мм, PN=16 / Pimtas	178 %	– +
172904	513000402	Фланец Ø=40 мм, PN=16 / Pimtas	211 %	– +
172905	513000502	Фланец Ø=50 мм, PN=16 / Pimtas	217 %	– +
172906	513000632	Фланец Ø=63 мм, PN=16 / Pimtas	238 %	– +
172907	513000752	Фланец Ø=75 мм, PN=16 / Pimtas	308 %	– +
176364	513000902	Фланец Ø=90 мм, PN=16 / Pimtas	338	– +
172909	513001102	Фланец Ø=110 мм, PN=16 / Pimtas	343 %	– +
172910	513001252	Фланец Ø=125 мм, PN=16 / Pimtas	512 %	– +
172911	513001402	Фланец Ø=140 мм, PN=16 / Pimtas	481 %	– +
172912	513001602	Фланец Ø=160 мм, PN=16 / Pimtas	636 %	– +
172913	513002002	Фланец Ø=200 мм, PN=16 / Pimtas	1 309 %	– +
172914	513002252	Фланец Ø=225 мм, PN=10 / Pimtas	1 310 %	– +
172915	513002502	Фланец Ø=250 мм, PN=10 / Pimtas	6 064 %	– +
172916	513002802	Фланец Ø=280 мм, PN=10 / Pimtas	4 569 %	– +
172917	513003152	Фланец Ø=315 мм, PN=10 / Pimtas	6 301 %	– +
172918	513003554	Фланец Ø=355 мм, PN=10 / Pimtas	24 894 %	– +
172919	513004004	Фланец Ø=400 мм, PN=10 / Pimtas	37 501 %	– +

Фланец предназначен для соединения трубопровода из ПВХ с ответным фланцем или с фланцевой арматурой. Монтаж фланца с трубой производится при помощи бурта (втулки) ПВХ под фланец. Для герметизации фланцевого соединения необходимо использовать уплотнительные прокладки из EPDM или EVA.

Цвет: тёмно-серый, оттенки не регламентируются
Рабочая температура: от 0 до 45 градусов Цельсия
Рабочее давление: 1,6 МПа

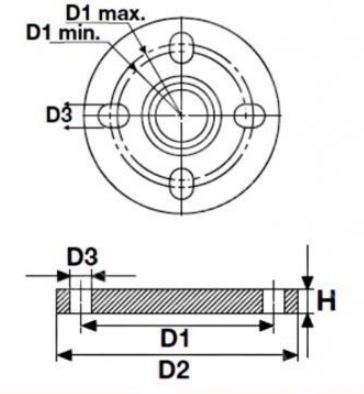

Габаритные и присоединительные размеры

Артикул	d, мм	PN, бар	Кг/шт	Дюйм	DN, мм	D, мм	D1, мм	D2, мм	D3, мм	H, мм
513000202	20	16	0.10	1/2	15	28	65	96	14	11
513000252	25	16	0,12	3/4	20	34	75	105	14	12
513000322	32	16	0,18	1	25	42	85	115	14	14
513000402	40	16	0,29	1 1/4	32	51	100	140	14	15
513000502	50	16	0,23	1 1/2	40	62	110	150	18	16
513000632	63	16	0,30	2	50	78	125	165	19	18
513000752	75	16	0,40	2 1/2	65	92	145	185	19	20
513000902	90	16	0,46	3	80	111	160	200	19	22
513001102	110	16	0,53	4	100	133	180	220	19	24
513001252	125	16	0,78	4 1/2	110	150	210	250	19	26
513001402	140	16	0,74	5	125	167	210	250	19	26
513001602	160	16	0,81	6	150	193	250	285	22	28
513002002	200	16	1,67	7	175	234	295	340	22	32
513002252	225	16	1.23	8	200	257	295	340	22	32
513002502	250	16	2.19	9	250	278	325	370	22	36
513002802	280	10	1.58	10	250	310	350	395	22	36
513003152	315	10	2.96	12	300	348	400	445	22	36
513003554	355	10		14	350	388	460	505	22	38
513004004	400	10		16	400	442	515	565	26	42
