Фланцы глухие Pimtas

Фланцевые заглушки Pimtas Plastik не имеют центрального отверстия, ​используются для фланцевого соединения. Устанавливаются на концах участков трубопровода, ​который требуется перекрыть. Изготавливаются из высококачественных материалов, ​что гарантирует удобство в работе.

КодАртикулФотоИнфоСклад  Цена, ₽  Купить
172920 514000205 Фланец глухой Ø=20 мм, PN=16 / Pimtas369
%
– +
172921 514000255 Фланец глухой Ø=25 мм, PN=16 / Pimtas444
%
– +
172922 514000325 Фланец глухой Ø=32 мм, PN=16 / Pimtas515
%
– +
172923 514000405 Фланец глухой Ø=40 мм, PN=16 / Pimtas621
%
– +
172924 514000502 Фланец глухой Ø=50 мм, PN=16 / Pimtas657
%
– +
172925 514000632 Фланец глухой Ø=63 мм, PN=16 / Pimtas887
%
– +
172926 514000752 Фланец глухой Ø=75 мм, PN=16 / Pimtas998
%
– +
172927 514000902 Фланец глухой Ø=90 мм, PN=16 / Pimtas1 081
%
– +
172928 514001102 Фланец глухой Ø=110 мм, PN=16 / Pimtas1 061
%
– +
172929 514001252 Фланец глухой Ø=125 мм, PN=16 / Pimtas1 430
%
– +
172930 514001402 Фланец глухой Ø=140 мм, PN=16 / Pimtas998
%
– +
172931 514001602 Фланец глухой Ø=160 мм, PN=16 / Pimtas1 995
%
– +
172932 514002002 Фланец глухой Ø=200 мм, PN=16 / Pimtas4 896
%
– +
172933 514002252 Фланец глухой Ø=225 мм, PN=16 / Pimtas4 896
%
– +
172934 514002504 Фланец глухой Ø=250 мм, PN=10 / Pimtas14 288
%
– +
172935 514002804 Фланец глухой Ø=280 мм, PN=10 / Pimtas14 288
%
– +
172936 514003154 Фланец глухой Ø=315 мм, PN=10 / Pimtas18 561
%
– +
172937 514003554 Фланец глухой Ø=355 мм, PN=10 / Pimtas52 084
%
– +
172938 514004004 Фланец глухой Ø=400 мм, PN=10 / Pimtas55 530
%
– +

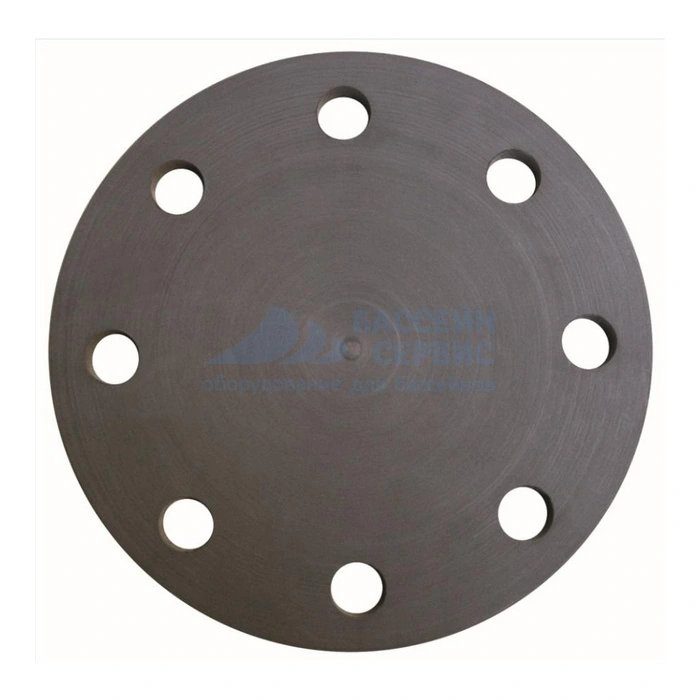

Фланец глухой ПВХ – диск с равномерно расположенными отверстиями для болтов или шпилек, ​используется для закрытия концевого отверстия трубопровода через бурт и ответный фланец (соединение быстроразборное). Для герметизации фланцевого соединения необходимо использовать уплотнительные прокладки из EPDM или EVA.

  • Цвет: тёмно-серый, ​оттенки не регламентируются
  • Рабочая температура: от 0 до 45 градусов Цельсия
  • Рабочее давление: 1,6 МПа

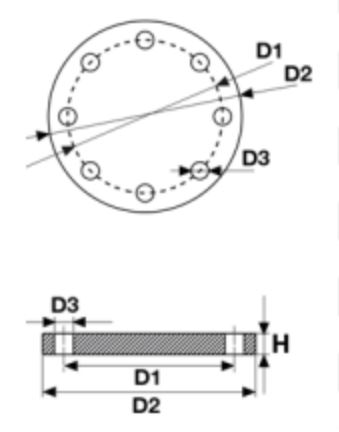

Габаритные и присоединительные размеры

Артикул d, ​мм DN, ​мм D1, ​мм D2, ​мм D3, ​мм H, ​мм Болты, ​шт PN, ​бар Вес, ​кг
514000205 20 15 65 96 14 12 4 16 0,148
514000255 25 20 75 105 14 13 4 16 0,140
514000325 32 25 85 115 14 15 4 16 0,238
514000405 40 32 100 140 14 16 4 16 0,294
514000502 50 40 110 150 18 17 4 16 0,370
514000632 63 50 125 165 18 20 4 16 0,470
514000752 75 65 145 185 18 21 4 16 0,666
514000902 90 80 160 200 18 22 8 16 0,716
514001102 110 100 180 220 18 24 8 16 0,952
514001252 125 125 210 250 18 28 8 16 1,376
514001402 140 125 210 250 18 28 8 16 1,376
514001602 160 150 250 285 22 28 8 16 2,208
514002002 200 200 295 340 22 32 8 16 3,7
514002252 225 200 295 340 22 32 8 16 3,7
514002504 250 250 350 395 22 36 8 16 5,45
514002804 280 250 350 395 22 36 12 10 5,9
514003154 315 300 400 445 22 36 12 10 8,2
514003554 355 350 460 505 22 36 12 10 13
514004004 400 400 515 565 26 40 12 10 15
