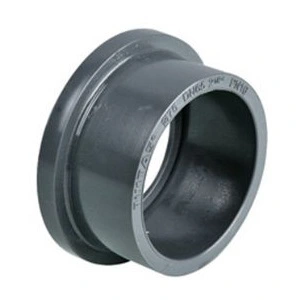

Фланцевые переходы Pimtas

Фланцевые переходы Pimtas являются составной частью фланцевых соединений. Полный комплект фланцевого соединения состоит из адаптера под клеевое соединение, ​​прокладки и самого фланца.

  • Тип подсоединения: под вклейку
  • Номинальное давление: 16/10 бар
  • Материал: НПВХ
КодАртикулФотоИнфоСклад  Цена, ₽  Купить
150967 512000202 Фланцевый переход Ø=20 мм, PN=16, ПВХ / Pimtas88
– +
150968 512000252 Фланцевый переход Ø=25 мм, PN=16, ПВХ / Pimtas88
– +
172873 512000322 Фланцевый переход Ø=32 мм, PN=16, ПВХ / Pimtas96
%
– +
172874 512000402 Фланцевый переход Ø=40 мм, PN=16, ПВХ / Pimtas105
%
– +
172875 512000502 Фланцевый переход Ø=50 мм, PN=16, ПВХ / Pimtas112
%
– +
172876 512000632 Фланцевый переход Ø=63 мм, PN=16, ПВХ / Pimtas117
%
– +
172877 512000752 Фланцевый переход Ø=75 мм, PN=16, ПВХ / Pimtas144
%
– +
172878 512000902 Фланцевый переход Ø=90 мм, PN=16, ПВХ / Pimtas183
%
– +
172879 512001102 Фланцевый переход Ø=110 мм, PN=16, ПВХ / Pimtas296
%
– +
172880 512001252 Фланцевый переход Ø=125 мм, PN=16, ПВХ / Pimtas416
%
– +
172881 512001402 Фланцевый переход Ø=140 мм, PN=16, ПВХ / Pimtas498
%
– +
172882 512001602 Фланцевый переход Ø=160 мм, PN=16, ПВХ / Pimtas791
%
– +
172883 512002002 Фланцевый переход Ø=200 мм, PN=16, ПВХ / Pimtas1 116
%
– +
172884 512002252 Фланцевый переход Ø=225 мм, PN=16, ПВХ / Pimtas1 206
%
– +
172885 512002502 Фланцевый переход Ø=250 мм, PN=10, ПВХ / Pimtas4 797
%
– +
172886 512002802 Фланцевый переход Ø=280 мм, PN=10, ПВХ / Pimtas4 623
%
– +
172887 512003152 Фланцевый переход Ø=315 мм, PN=10, ПВХ / Pimtas6 963
%
– +
172888 512003555 Фланцевый переход Ø=355 мм, PN=10, ПВХ / Pimtas30 827
%
– +
150982 512004004 Фланцевый переход Ø=400 мм, PN=10, ПВХ / Pimtas29 333
– +

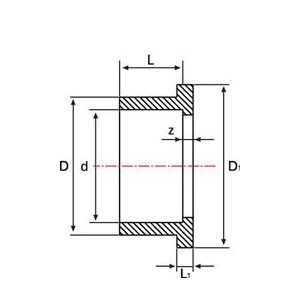

Габаритные и присоединительные размеры

Артикул d (мм) DN (мм) D (мм) D1 (мм) L (мм) L1 (мм) Z (мм) PN (бар)
512000202 20 20 33 41 19 7 3 16
512000252 25 25 41 50 22 7 3 16
512000322 32 32 50 61 26 8 3 16
512000402 40 40 60 73 35 8 3 16
512000502 50 50 77 91 38 9 3 16
512000632 63 65 90 106 43 10 3 16
512000752 75 80 107 125 51 11 5 16
512000902 90 100 129 150 60 12 5 16
512001102 110 110 147 170 69 13 5 16
512001252 125 125 164 188 75 14 5 16
512001402 140 150 188 213 86 16 5 16
512001602 160 175 230 255 106 18 6 16
512002002 200 200 245 274 120 24 6 10
512002252 225 250 269 303 131 20 9 10
512002502 250 250 304 329 146 20 5 10
512002802 280 300 341 346 164 20 8 10
512003555 355 350 384 430 184 28 10 10
512004004 400 400 450 482 206 25 10 10
