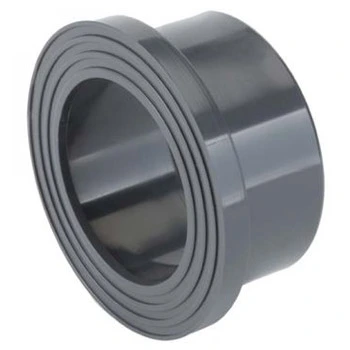

Бурты под фланец ПВХ Tecno Plastic
Бурт ПВХ под фланец (под клей по внутреннему диаметру) - концевой фитинг для фланцевого соединения. Монтаж производится на гладкий конец трубы при помощи специального зазорозаполняющего клея.
Характеристики
- Материал: НПВХ - непластифицированный поливинилхлорид.
- Цвет: тёмно-серый, оттенки не регламентируются.
- Рабочая температура: от 0 до 45 градусов Цельсия.
- Рабочее давление: 1,6/1,0 МПа.
- Другое название: фитинг для фланцевого соединения, адаптер фланцевый ПВХ, втулка под фланец.

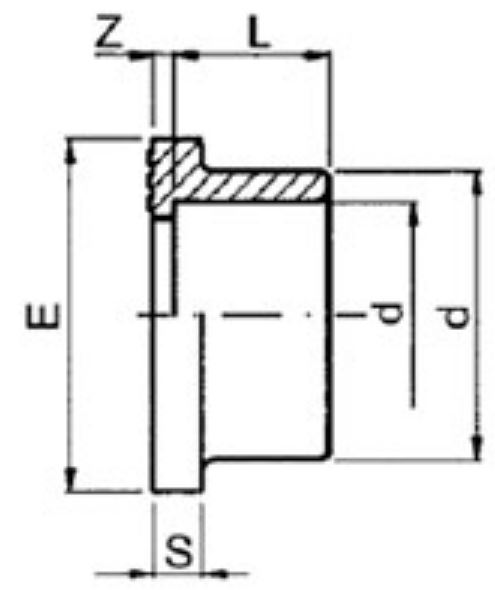

Габаритные и присоединительные размеры
.jpg)
| Артикул | d, мм | DN, мм | PN, бар | Вес, кг | Z, мм | L, мм | E, мм | S, мм |
|---|---|---|---|---|---|---|---|---|
| RV0QRI200 | 20 | 15 | 16 | 0,010 | 3 | 16 | 34 | 6 |
| RV0QRI250 | 25 | 20 | 16 | 0,017 | 3 | 19 | 41 | 7 |
| RV0QRI320 | 32 | 25 | 16 | 0,026 | 3 | 22 | 50 | 7 |
| RV0QRI400 | 40 | 32 | 16 | 0,040 | 3 | 26 | 61 | 8 |
| RV0QRI500 | 50 | 40 | 16 | 0,060 | 3 | 31 | 73 | 8 |
| RV0QRI630 | 63 | 50 | 16 | 0,105 | 3 | 38 | 90 | 9 |
| RV0QRI750 | 75 | 65 | 16 | 0,170 | 3 | 44 | 106 | 10 |
| RV0QRI900 | 90 | 80 | 16 | 0,279 | 5 | 51 | 125 | 11 |
| RV0QRI910 | 110 | 100 | 16 | 0,444 | 5 | 61 | 150 | 12 |
| RV0QRI920 | 125 | 110 | 16 | 0,56 | 5 | 69 | 168 | 13 |
| RV0QRI930 | 140 | 125 | 16 | 0,75 | 5 | 76 | 188 | 14 |
| RV0QRI940 | 160 | 150 | 16 | 1,03 | 5 | 86 | 213 | 16 |
| RV0QRI960 | 200 | 200 | 16 | 2 | 7 | 106 | 254 | 18 |
| RV0QRI970 | 225 | 200 | 10 | 1,775 | 7 | 119 | 274 | 19 |
| RV0QRI980 | 250 | 250 | 10 | 2,325 | 10 | 131 | 307 | 20 |
| RV0QRI991 | 315 | 300 | 10 | 4,834 | 11 | 164 | 379 | 27 |
