Клапаны обратные со смотровым стеклом Hidroten (клей)

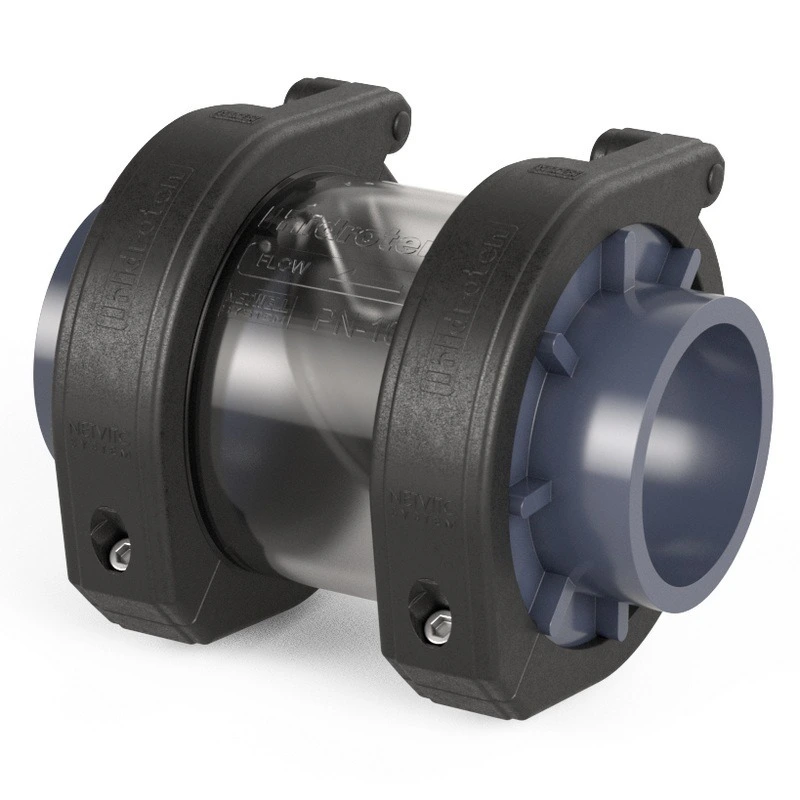

Обратный клапан Hidroten лепесткового типа с прозрачным корпусом для контроля проходящей жидкости предназначен для предотвращения обратного её тока в системе обвязки бассейна. Такие клапаны используются при обвязке бассейнов, ​а также для систем водоснабжения с температурой до 45°C. Легко подходят под любые монтажные схемы, ​чем чрезвычайно удобны при работе.

КодАртикулФотоИнфоСклад  Цена, ₽  Купить
163060 H1015321 Клапан обратный (язычковый) со смотровой колбой, 110 мм, PN=10 бар (Netvitc system) / Hidroten14 850
%
– +
163061 H1015322 Клапан обратный (язычковый) со смотровой колбой, 125 мм, PN=10 бар (Netvitc system) / Hidroten24 991
%
– +
163062 H1015325 Клапан обратный (язычковый) со смотровой колбой, 140 мм, PN=10 бар (Netvitc system) / Hidroten46 088
%
– +
163063 H1015326 Клапан обратный (язычковый) со смотровой колбой, 160 мм, PN=10 бар (Netvitc system) / Hidroten50 985
%
– +
163064 H1015328 Клапан обратный (язычковый) со смотровой колбой, 200 мм, PN=10 бар (Netvitc system) / Hidroten61 911
%
– +
163065 H1015329 Клапан обратный (язычковый) со смотровой колбой, 225 мм, PN=10 бар (Netvitc system) / Hidroten62 539
%
– +
163066 H1015310 Клапан обратный (язычковый) со смотровой колбой, 40 мм, PN=10 бар (Netvitc system) / Hidroten3 952
%
– +
163067 H1015311 Клапан обратный (язычковый) со смотровой колбой, 50 мм, PN=10 бар (Netvitc system) / Hidroten5 460
%
– +
163068 H1015312 Клапан обратный (язычковый) со смотровой колбой, 63 мм, PN=10 бар (Netvitc system) / Hidroten6 674
%
– +
163069 H1015313 Клапан обратный (язычковый) со смотровой колбой, 75 мм, PN=10 бар (Netvitc system) / Hidroten7 888
%
– +
163070 H1015320 Клапан обратный (язычковый) со смотровой колбой, 90 мм, PN=10 бар (Netvitc system) / Hidroten14 301
%
– +

Лепестковый обратный клапан предназначен для предотвращения обратного патока и обеспечения защиты от гидравлического удара. Благодаря системе NETVITC SYSTEM обратный клапан является разборным, ​что важно для оперативного технического обслуживания. Монтаж производится на гладкие концы трубы при помощи специального зазорозаполняющего клея.

  • Рабочая температура: от 0 до 45 градусов Цельсия
  • Рабочее давление: 1,0 МПа

Прозрачный корпус из поликарбоната позволяет осуществлять визуальный контроль за жидкостью и работоспособностью затвора. Система NETVITC SYSTEM экономит время на монтаж и имеет меньший вес, ​по сравнению с фланцевым соединением.

  • Материал корпуса – PC (поликарбонат)
  • Материал муфт - PVC-U (ПВХ – поливинилхлорид)
  • Материал затвора – PA (полиамид)
  • Материал зажимов NETVITC SYSTEM - PA (полиамид)
  • Материал уплотнителя NETVITC SYSTEM – EPDM c металлической вставкой из нержавеющей стали AISI 304
  • Материал болтов и гаек NETVITC SYSTEM - нержавеющая сталь AISI 304

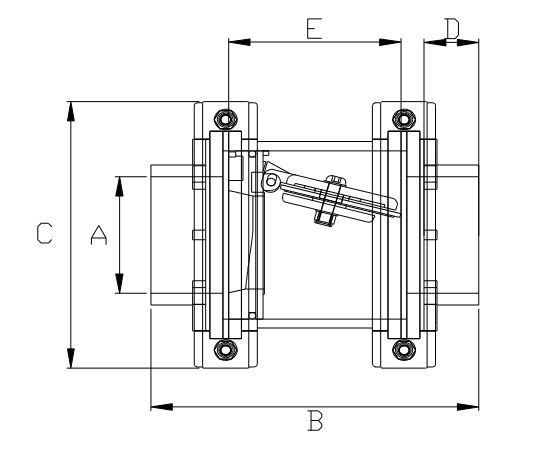

Габаритные и присоединительные размеры

Артикул Вес, ​гр f, ​мм А, ​мм B, ​мм C, ​мм D, ​мм Е, ​мм
H1015310 830 40 63 172 125 28 70
H1015311 890 50 63 176 125 31 70
H1015312 840 63 63 150 125 36 70
H1015313 1020 75 63 200 125 42 70
H1015320 2990 90 125 240 203 52 122
H1015321 3120 110 125 256 203 62 122
H1015322 3180 125 160 284 203 70 122
H1015323 4490 110 160 269 251 62 137
H1015324 4690 125 160 287 251 63 137
H1015325 5370 140 160 297 251 75 137
H1015326 5700 160 160 317 251 86 137
H1015327 7650 200 160 437 251 107 137
