Клапаны обратные межфланцевые Praher Plastics K4
Затворы обратные K4 предназначены для межфланцевой установки в трубопроводах из PVC-U, PP-H или PVDF.
- Превосходные показатели пропускной способности
- Диск открывается до 85 градусов
- Пружины из нержавеющей стали, не контактирующие со средой
- Настройка пружин на различные диапазоны рабочего давления
- Не требуется дополнительных вставок между затвором и фланцами
- Возможна поставка без индикатора и пружин
- Допускается горизонтальная и вертикальная установка
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 176975 | 125804A |  |
Клапан обратный Praher K4, подпружиненая хлопушка, Ø 75-2 1/2", PN10, ПВХ/EPDM | 30 676 | |||
| 176976 | 125805A | |
Клапан обратный Praher K4, подпружиненая хлопушка, Ø 90-3", PN10, ПВХ/EPDM | 32 855 | |||
| 176977 | 125806A | |
Клапан обратный Praher K4, подпружиненая хлопушка, Ø 110-4", PN10, ПВХ/EPDM | 39 186 | |||
| 176978 | 125807A | |
Клапан обратный Praher K4, подпружиненая хлопушка, Ø 160-6", PN10, ПВХ/EPDM | 53 563 | |||
| 176979 | 125808A | |
Клапан обратный Praher K4, подпружиненая хлопушка, Ø 225-8", PN10, ПВХ/EPDM | 98 680 | |||

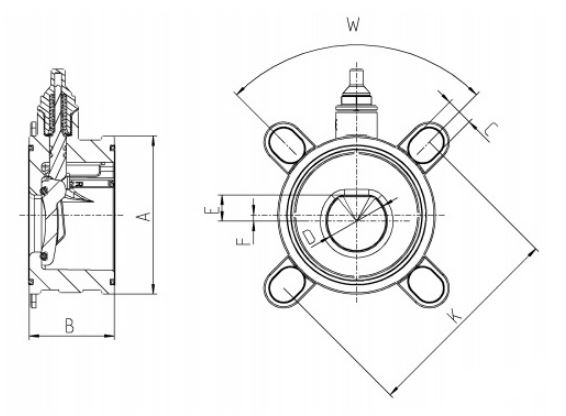

Габаритные и присоединительные размеры
.jpg)
| DN, мм | 65 | 80 | 100 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|
| d, мм | 75 | 90 | 110 | 160 | 225 | 280 |
| A, мм | 115 | 128 | 155 | 212 | 264 | 325 |
| B, мм | 63 | 71 | 80 | 106 | 140 | 140 |
| C, мм | 20 | 20 | 20 | 20 | 24 | 27 |
| K, мм | 139-145 | 150-160 | 175-191 | 234-242 | 290-299 | 350-362 |
| W, градусы | 90 | 45 | 45 | 45 | 45 | 30 |
| D, мм | 45 | 53,5 | 76,5 | 113,5 | 149 | 186 |
| E, мм | 19 | 24,5 | 32 | 44 | 62,5 | 77,5 |
| F, мм | 4,5 | 6 | 6 | 8 | 9 | 15 |
