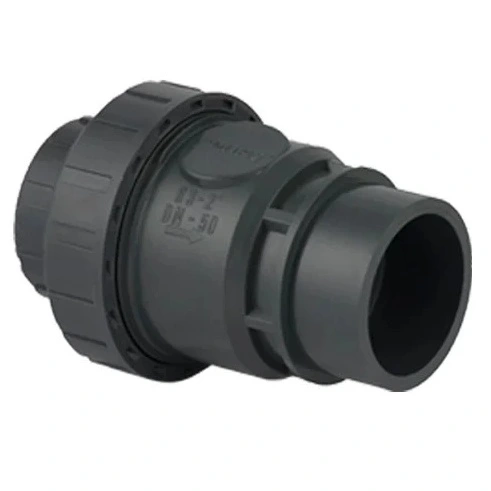

Обраные клапаны Pimtas (разборные с одной стороны)
Обратный клапан ПВХ Pimtas под клей предназначен для пропуска транспортируемой среды только в одном направлении.
Разборный с одной стороны, с двух сторон муфтовое окончание. Допустима горизонтальная и вертикальная установка.

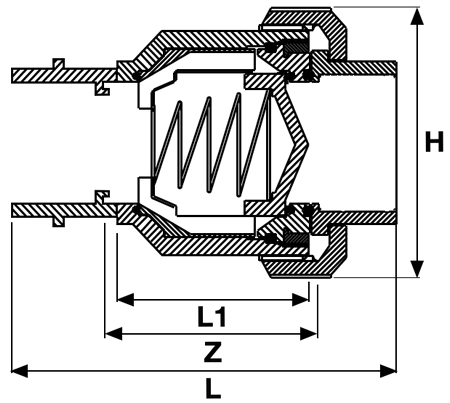

Габаритные размеры
Артикул | Диаметр подключения, мм |
PN, бар | Вес, кг | DN, мм | H, мм | L, мм | L1, мм | Z, мм |
---|---|---|---|---|---|---|---|---|
214 10 020 2 | 20 | 16 | 0,09 | 16 | 47 | 47 | 45 | 55 |
214 10 025 2 | 25 | 16 | 0,16 | 20 | 52 | 52 | 49 | 59 |
214 10 032 2 | 32 | 16 | 0,20 | 25 | 63 | 63 | 54 | 69 |
214 10 040 2 | 40 | 16 | 0,45 | 32 | 66 | 66 | 66 | 72 |
214 10 050 2 | 50 | 16 | 0,54 | 40 | 89 | 89 | 75 | 91 |
214 10 063 2 | 63 | 16 | 0,95 | 50 | 100 | 100 | 89 | 103 |
214 10 075 2 | 75 | 16 | - | 65 | 146 | 128 | 111 | 111 |
214 10 090 2 | 90 | 16 | - | 80 | 178 | 227 | 125 | 141 |
214 10 110 2 | 110 | 16 | - | 100 | 210 | 275 | 155 | 171 |
