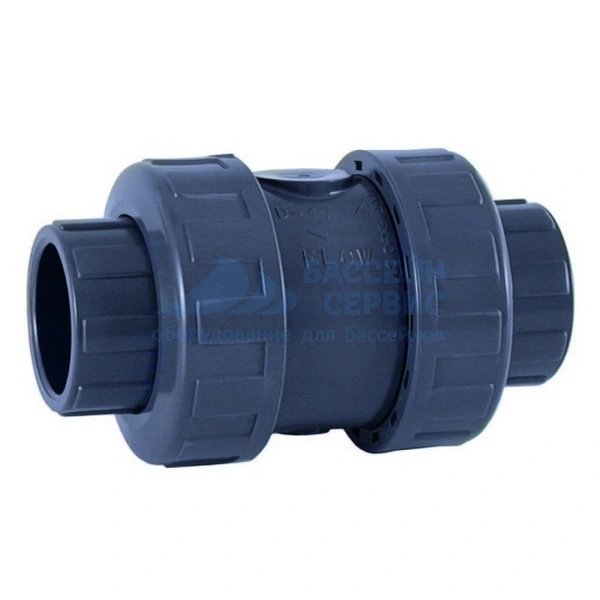

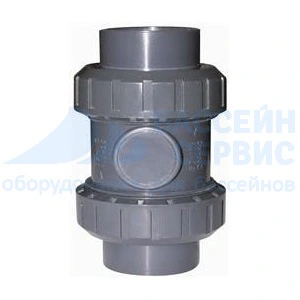

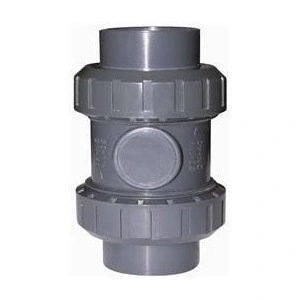

Обратные клапаны Pimtas подпружиненные
Обратные пружинные клапаны Pimtas предназначены не допускать изменения направления потока жидкости в трубопроводе. Обратные клапаны пропускают жидкость в одном направлении и предотвращают её движение в противоположном.
- Тип соединения: клеевое
- Давление: 16/10 бар
- Материал: ПВХ
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 172649 | 214000202 |  |
Клапан обратный пружинный (клеевой), Ø=20 мм, PN=16 / Pimtas | 632 % | |||
| 172650 | 214000252 | |
Клапан обратный пружинный (клеевой), Ø=25 мм, PN=16 / Pimtas | 749 % | |||
| 172651 | 214000322 | |
Клапан обратный пружинный (клеевой), Ø=32 мм, PN=16 / Pimtas | 889 % | |||
| 172652 | 214000402 | |
Клапан обратный пружинный (клеевой), Ø=40 мм, PN=16 / Pimtas | 1 049 % | |||
| 172653 | 214000502 | |
Клапан обратный пружинный (клеевой), Ø=50 мм, PN=16 / Pimtas | 1 166 % | |||
| 172654 | 214000632 | |
Клапан обратный пружинный (клеевой), Ø=63 мм, PN=16 / Pimtas | 1 524 % | |||
| 172655 | 214000752 | |
Клапан обратный пружинный (клеевой), Ø=75 мм, PN=16 / Pimtas | 3 418 % | |||
| 172656 | 214000902 | |
Клапан обратный пружинный (клеевой), Ø=90 мм, PN=10 / Pimtas | 3 806 % | |||
| 172657 | 214001102 | |
Клапан обратный пружинный (клеевой), Ø=110 мм, PN=10 / Pimtas | 7 268 % | |||
Обратный клапан ПВХ под клей предназначен для пропуска транспортируемой среды только в одном направлении. В случае изменения направления потока в трубопроводе на обратное, клапан закрывается, прекращая движение рабочей среды.
В трубопроводах, по которым движется вода, регулярно возникают гидравлические удары. С такими воздействиями особенно эффективно справляется пружинный обратный клапан, предотвращая повреждения системы. Конструктивная особенность: разборный, с двух сторон муфтовое окончание. Монтаж производится при помощи специального зазорозаполняющего клея.

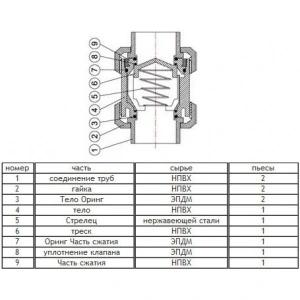

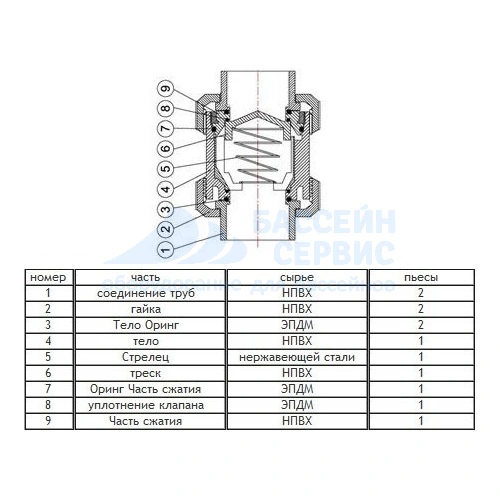

Особенности
- Корпус: PVC-U (ПВХ – поливинилхлорид)
- Пружина: оцинкованная сталь
- Уплотнительные кольца: EPDM (этилен-пропиленовый каучук)
- Цвет: тёмно-серый, оттенки не регламентируются
- Рабочая температура: от 0 до 45 градусов Цельсия
- Рабочее давление: 1,6/1,0 МПа

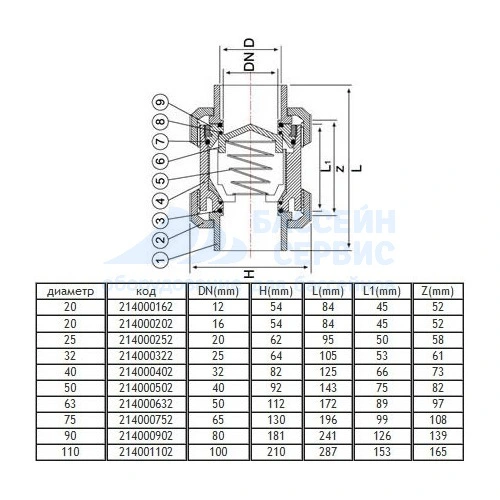

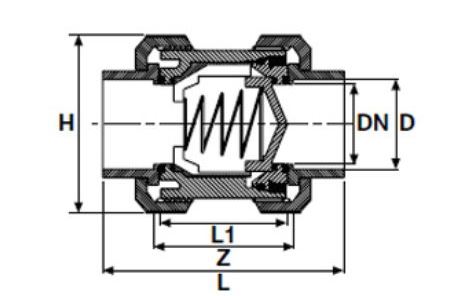

Габаритные и присоединительные размеры
.jpg)
| Артикул | d, мм | PN, бар | Вес, кг | DN, мм | H, мм | L, мм | L1, мм | Z, мм |
|---|---|---|---|---|---|---|---|---|
| 214000162 | 16 | 16 | 0,1 | 12 | 54 | 80 | 42 | 50 |
| 214000202 | 20 | 16 | 0,11 | 16 | 54 | 85 | 45 | 52 |
| 214000252 | 25 | 16 | 0,14 | 20 | 62 | 95 | 49 | 58 |
| 214000322 | 32 | 16 | 0,2 | 25 | 66 | 107 | 54 | 61 |
| 214000402 | 40 | 16 | 0,37 | 32 | 84 | 128 | 66 | 73 |
| 214000502 | 50 | 16 | 0,53 | 40 | 92 | 154 | 75 | 82 |
| 214000632 | 63 | 16 | 0,95 | 50 | 116 | 172 | 89 | 95 |
| 214000752 | 75 | 16 | 1,21 | 65 | 146 | 196 | 111 | 119 |
| 214000902 | 90 | 10 | 3,15 | 80 | 178 | 241 | 126 | 139 |
| 214001102 | 110 | 10 | 4,59 | 100 | 210 | 289 | 153 | 165 |
