Дисковые затворы ПВХ промышленной серии Comer
Дисковые затворы Comer используются для перекрытия потока среды в трубопроводах, по которым осуществляется транспортировка питьевой воды, пищевых продуктов, а также химически агрессивных веществ. Перекрытие осуществляется с помощью диска, который располагается перпендикулярно потоку среды и вращается вокруг своей оси.
Затвор и корпус этого клапана изготавливается из непластифицированного поливинилхлорида (ПВХ). Данный материал отличается долговечностью, низкой горючестью, стойкостью к химическим воздействиям и экологичностью.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 169487 | BUT10075PVC |  |
Затвор дисковый ПВХ Comer (промышленная серия), Ø=63–75 мм | 18 452 % | |||
| 157180 | BUT10090PVC | |
Затвор дисковый ПВХ Comer (промышленная серия), Ø=90 мм | 20 233 | |||
| 169544 | BUT10110PVC | |
Затвор дисковый ПВХ Comer (промышленная серия), Ø=110 мм | 16 938 % | |||
| 157182 | BUT10125PVC | |
Затвор дисковый ПВХ Comer (промышленная серия), Ø=125 мм | 29 187 | |||
| 157183 | BUT10140PVC | |
Затвор дисковый ПВХ Comer (промышленная серия), Ø=140 мм | 29 187 | |||
| 157184 | BUT10160PVC | |
Затвор дисковый ПВХ Comer (промышленная серия), Ø=160 мм | 30 738 | |||
| 157185 | BUT10200PVC | |
Затвор дисковый ПВХ Comer (промышленная серия), Ø=200 мм | 49 177 | |||
| 157186 | BUT10225HPVC | |
Затвор дисковый ПВХ Comer (промышленная серия), Ø=200–225 мм | 49 999 | |||
| 157187 | BUT10250PVC | |
Затвор дисковый ПВХ Comer (промышленная серия), Ø=250–280 мм | 94 070 | |||
Особенности
- Резиновая прокладка на корпусе с функцией герметизации и изоляции корпуса от любой агрессивной жидкости, циркулирующей в установке
- Диск из PP с ребрами жесткости позволяет достичь лучшей химической и механической стойкости, обеспечивая низкое падение давления в позиции полного открытия.
- Отсутствие потребности в дополнительных прокладках между фланцевыми окончаниями и корпусом затвора.
- Овальные отверстия в корпусе, позволяющие соединять фланцы в соответствии со стандартами EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ASTMB16.5 Cl. 150.
- 8 отверстий под крепления, гарантирующие идеальную гидроизоляцию.
- Эргономичная многофункциональная ручка из ПВХ с возможностью перестановки на 180°С, с блокирующим / разблокирующим устройством и градуированной регулировкой в 10 промежуточных положений.
- Возможность защитной блокировки на ручке через отверстие на устройстве блокировки / разблокировки.
- Стержень из закаленной стали квадратного сечения полностью изолирован от жидкости, что обеспечивает высокую химическую и механическую стойкость.

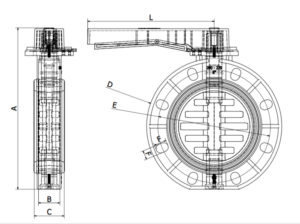

Габариты
.jpg)
| Артикул | d | D | H | A | B | C | E | F | Gr | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BUT10063 | 63 | 74 | 16×4 | 177 | 136 | 108 | 43 | 50 | 1700 | 235 | 125 |
| BUT10075 | 75 | 74 | 16×4 | 177 | 136 | 108 | 43 | 50 | 1700 | 235 | 125 |
| BUT10090 | 90 | 78 | 18×4 | 213 | 130 | 113 | 55 | 57 | 2060 | 235 | 235 |
| BUT10110 | 110 | 86 | 18×4 | 233 | 152 | 123 | 55 | 60 | 2320 | 235 | 235 |
| BUT10125 | 125 | 91 | 18×4 | 244 | 170 | 128 | 55 | 62 | 2740 | 270 | 270 |
| BUT10140 | 140 | 100 | 18×4 | 264 | 187 | 139 | 55 | 65 | 2960 | 270 | 270 |
| BUT10160 | 160 | 113 | 22×4 | 280 | 216 | 149 | 55 | 71 | 3780 | 270 | 270 |
| BUT10200 | 200 | 79 | 22×4 | 340 | 340 | 170 | 53 | 71 | 6215 | 317 | 317 |
| BUT10225 | 225 | 79 | 22×4 | 340 | 340 | 170 | 53 | 71 | 6215 | 317 | 317 |
| BUT10250 | 250 | — | — | — | — | — | — | — | — | — | — |

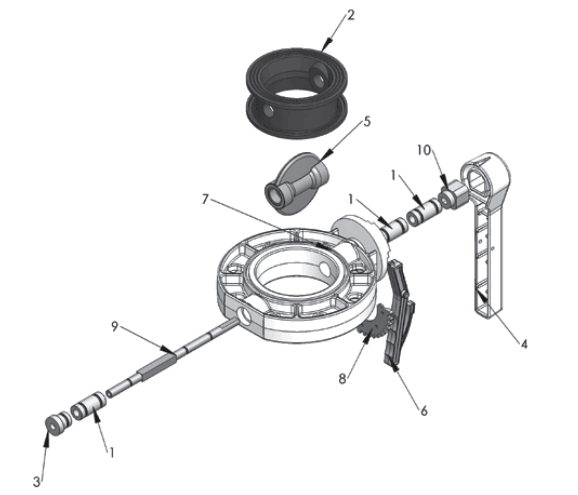

Деталировка
.png)
| Позиция | Компоненты | Материал |
|---|---|---|
| 1 | втулка | POM |
| 2 | уплотнительная прокладка | EPDM |
| 3 | заглушка | PVC |
| 4 | ручка | PVC U |
| 5 | диск | PP |
| 6 | устройство блокировки ручки | POM |
| 7 | корпус | PVC U |
| 8 | пластина градуированной регулировки | POM |
| 9 | шток | Steel |
| 10 | вставка | EPDM |
