Затворы дисковые Pimtas под привод (без фланцев)

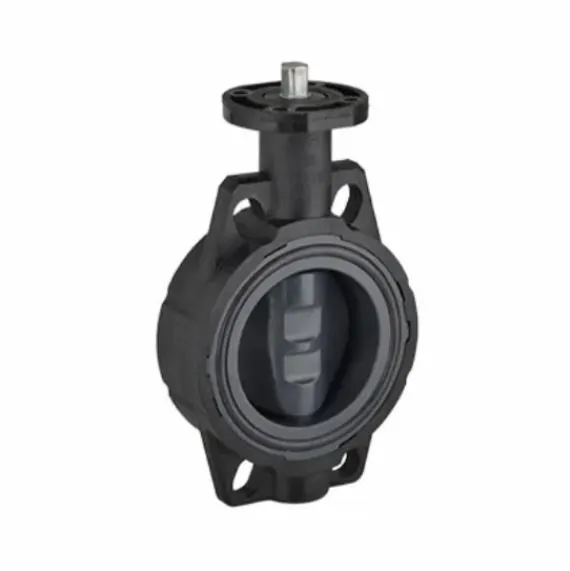

Дисковый затвор ПВХ Pimtas с площадкой под привод, ​PN10/PN6, ​EPDM/FKM.

КодАртикулФотоИнфоСклад  Цена, ₽  Купить
187063 300000634 Затвор дисковый под привод (без фланцев), PN10, Ø 63 мм / Pimtas5 283
– +
187064 300000754 Затвор дисковый под привод (без фланцев), PN10, Ø 75 мм / Pimtas5 798
– +
187065 300001104 Затвор дисковый под привод (без фланцев), PN10, Ø 110 мм / Pimtas7 086
– +
187066 300001404 Затвор дисковый под привод (без фланцев), PN10, Ø 140 мм / Pimtas7 989
– +
187067 300001604 Затвор дисковый под привод (без фланцев), PN10, Ø 160 мм / Pimtas10 178
– +

Основные технические характеристики

  • Материал - (UH-PVC) непластифицированные ПВХ.
  • Рабочая температура - 0-45 градуса Цельсия.
  • Диаметры - d63-400.
  • Производитель - Pimtas.

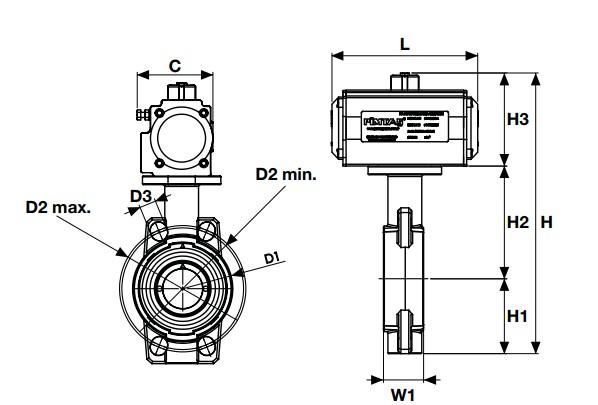

Габаритные размеры с пневмоприводом

d, ​мм PN, ​бар DN, ​мм D1, ​мм D3, ​мм H, ​мм H1, ​мм H2, ​мм H3, ​мм W1, ​мм L, ​мм
63 10 50 54 19 303 77 134 92 45 147
75 10 65 57 19 307 86 129 92 46 147
90 10 80 131 19 307 89 132 108 48 168
110 10 100 160 19 379 103 156 120 56 184
125 10 110 190 23 405 116 169 120 63 184
140 10 125 190 23 405 116 169 120 63 184
160 10 150 214 24 441 129 182 130 66 204
200 10 175 268 24 501 158 203 140 75 262
225 10 200 268 24 501 158 203 140 75 262
250 10 250 333 24 593 198 242 153 114 268
280 10 250 333 24 593 198 242 153 114 268
315 10 300 379 25 668 228 285 175 113 296
355 6 350 345 25 670 345 410 260 88 525
