Разборные переходные муфты ПВХ Comer (латунная НР)
5.0
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить |
|---|---|---|---|---|---|---|
| 181451 | US72020BPVC |  |
1 727 ₽ |
|
||
| 157108 | US72025CPVC | |
2 191 ₽ |
|
||
| 157109 | US72032DPVC | |
3 424 ₽ |
|
||
| 157110 | US72040EPVC | |
5 018 ₽ |
|
||
| 157111 | US72050FPVC | |
6 585 ₽ |
|
||
| 157112 | US72063GPVC | |
10 664 ₽ |
|
Муфта разборная переходная ПВХ Comer, Ø=20 мм х НР 1/2", латунь
Код товара181451
АртикулUS72020BPVC
Цена1 727 ₽
В наличии
Муфта разборная переходная ПВХ Comer, Ø=25 мм х НР 3/4", латунь
Код товара157108
АртикулUS72025CPVC
Цена2 191 ₽
В наличии
Муфта разборная переходная ПВХ Comer, Ø=32 мм х НР 1", латунь
Код товара157109
АртикулUS72032DPVC
Цена3 424 ₽
В наличии
Муфта разборная переходная ПВХ Comer, Ø=40 мм х НР 1 1/4", латунь
Код товара157110
АртикулUS72040EPVC
Цена5 018 ₽
В наличии
Муфта разборная переходная ПВХ Comer, Ø=50 мм х НР 1 1/2", латунь
Код товара157111
АртикулUS72050FPVC
Цена6 585 ₽
В наличии
Муфта разборная переходная ПВХ Comer, Ø=63 мм х НР 2", латунь
Код товара157112
АртикулUS72063GPVC
Цена10 664 ₽
В наличии

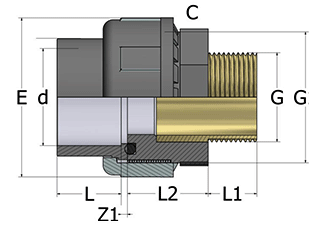

Габаритные размеры
.png)
| Артикул | dxG | L, мм | L1, мм | Z1, мм | C, мм | G1 | E, мм |
|---|---|---|---|---|---|---|---|
| US72020B | 20х1/2" | 16 | 15 | 3 | 30 | 1" | 42 |
| US72025C | 25 мм|3/4" | 19 | 16,3 | 3 | 36 | 1 1/4" | 52 |
| US72032D | 32 мм|1" | 22 | 19,1 | 3 | 42 | 1 1/2" | 59 |
| US72040E | 40 мм|1 1/4" | 26 | 21 | 3 | 55 | 2" | 72 |
| US72050F | 50 мм|1 1/2" | 31 | 21,4 | 3 | 65 | 2 1/4" | 79 |
| US72063G | 63 мм|2" | 38 | 25,7 | 3 | 70 | 2 3/4" | 96 |
Особенности монтажа
- Разобрать муфту на две части, открутив накидную гайку.
- Проверить совместимость двух патрубков с ответными деталями.
- Выполнить сборку клеевого соединения с помощью клея Tangit, предварительно надев на патрубок PVC-U накидную гайку.
- Патрубок с латунной вставкой собрать по резьбе с ответной деталью, использовав для затяжки наружный шестигранник.
- Совместить две части детали, убедиться в том, что уплотнительное кольцо находится в канавке, затянуть резьбовое соединение накидной гайкой.
