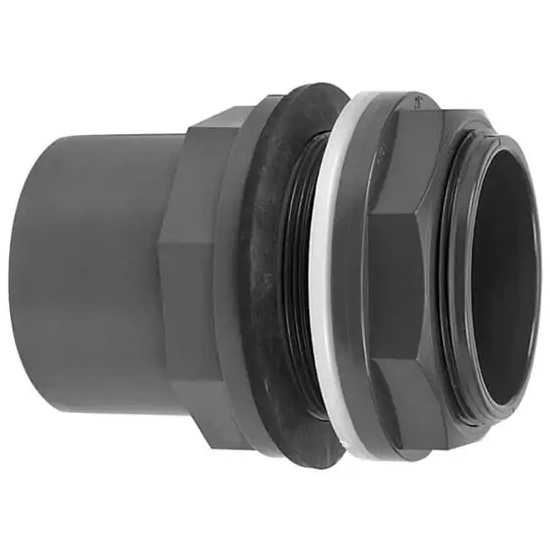

Переходы на ёмкость НПВХ Comer

арт CO-5-16-020 | Переход на емкость НПВХ Comer, 20/25 мм x 3/4"

Переходы на ёмкость НПВХ Comer соединяются с трубой ПВХ с помощью клея или резьбы с двух сторон (в зависимости от модификации). Внутри выпуска с ёмкости ПВХ, в центре, находится ограничитель.

Характеристики:

уплотнение: EPDM;
максимальное рабочее давление: PN16;
диапазон рабочих температур: от 0°С до +60°С.

Код	Артикул	Инфо	Цена, ₽	Купить
157489	CO-5-16-020	Переход на емкость НПВХ Comer, 20/25 мм x 3/4"	2 930	– +
157491	CO-5-16-025	Переход на емкость НПВХ Comer, 25/32 мм x 1"	2 340	– +
157494	CO-5-16-034	Переход на емкость НПВХ Comer, 32/40 мм x 1 1/4"	2 600	– +
157496	CO-5-16-041	Переход на емкость НПВХ Comer, 50/40 мм x 1 3/4"	3 123	– +
171956	CO-5-16-048	Переход на емкость НПВХ Comer, 50/63 мм x 2"	3 355 %	– +
157500	CO-5-16-065	Переход на емкость НПВХ Comer, 63/75 мм x 2 1/2"	9 417	– +
157501	CO-5-16-075	Переход на емкость НПВХ Comer, 75/90 мм x 3"	8 326	– +
171955	CO-5-16-090	Переход на емкость НПВХ Comer, 90/110 мм x M113"	10 878 %	– +
157503	CO-5-16-110	Переход на емкость НПВХ Comer, 125/110 мм x M133"	17 338	– +
157504	CO-5-17-016	Переход на емкость НПВХ Comer, 16 мм x 3/4"	2 059	– +
157505	CO-5-17-020	Переход на емкость НПВХ Comer, 20 мм x 1"	2 225	– +
157506	CO-5-17-025	Переход на емкость НПВХ Comer, 25 мм x 1 1/4"	2 470	– +
157507	CO-5-17-050	Переход на емкость НПВХ Comer, 50 мм x 2 1/4"	6 619	– +
157508	CO-5-17-063	Переход на емкость НПВХ Comer, 63 мм x 2 3/4"	7 910	– +

Габаритные размеры

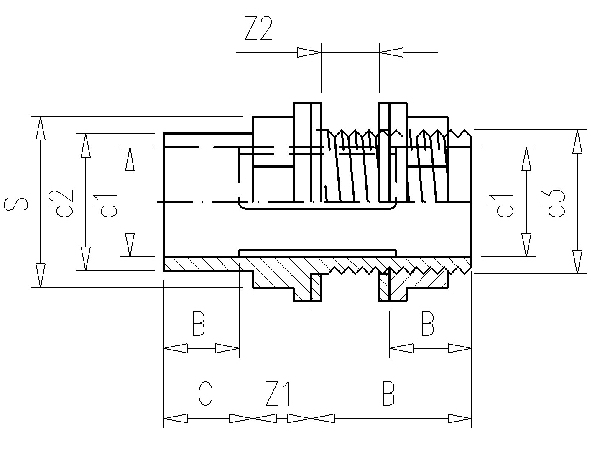

Тип А

Артикул	d1, мм	d2, мм	d3	Z1, мм	Z2, мм	B, мм	C, мм	D, мм	S, мм	Тип
5-16-020	20	25	3/4 (M)	13	0-23	16	19	42	32	A
5-16-025	25	32	1 (M)	15	0-23	19	22	45	40	A
5-16-034	32	40	1 1/4 (M)	17	0-26	22	26	49	50	A
5-16-041	40	50	1 3/4 (M)	19	0-21	26	31	48	60	A
5-16-048	50	63	2 (M)	21	0-21	31	38	52	69	A
5-16-050	50	63	2 1/4 (M)	21	0-21	31	38	52	76	A
5-16-065	63	75	2 1/2 (M)	23	0-23	38	44	53	85	A
5-16-075	75	90	3 (M)	26	0-20	44	51	56	100	A
5-16-090	90	110	M113 (M)	32	0-20	51	61	62	125	A
5-16-110	110	125	M133 (M)	36	0-22	61	69	66	147	A

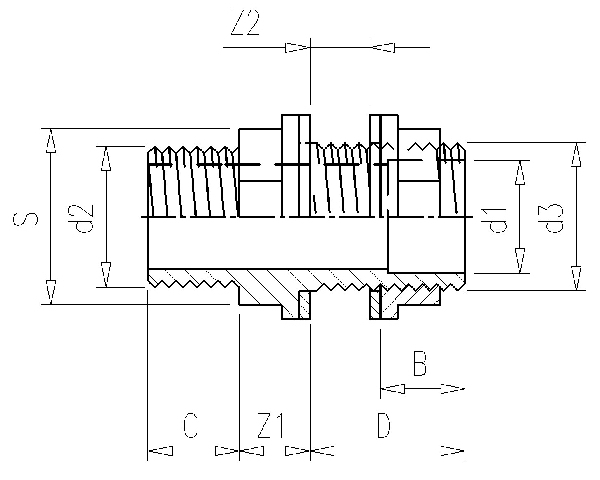

Тип Б

Артикул	d1, мм	d2	d3	Z1, мм	Z2, мм	B, мм	C, мм	D, мм	S, мм	Тип
5-16-021	20	3/4″ (M)	3/4 (M)	13	0-23	16	17	42	32	B
5-16-026	25	1″ (M)	1 (M)	15	0-23	19	21	45	40	B
5-16-035	32	1 1/4″(M)	1 1/4 (M)	17	0-26	22	23	49	50	B
5-16-042	40	1 1/2″(M)	1 3/4 (M)	19	0-21	26	23	48	60	B
5-16-049	50	2″ (M)	2 (M)	21	0-21	31	27	52	69	B
5-16-051	50	2″ (M)	2 1/4 (M)	21	0-21	31	27	52	76	B
5-16-066	63	2 1/2″(M)	2 1/2 (M)	23	0-23	38	31	53	85	B
5-16-076	75	3″ (M)	3 (M)	26	0-20	44	34	56	100	B
5-16-091	90	4″ (M)	M113 (M)	32	0-20	51	40	62	125	B

Особенности монтажа

В работе с бесшовным соединением важно:

очистить поверхность деталей от грязи, пыли, масла;
отшлифовать поверхность до устранения характерного глянца (специальное покрытие тормозит действие клеящего вещества);
труба и переходная втулка PVC/PVC-U под вклейку с резьбой не должны быть влажными;
температура окружающего воздуха должна быть стабильной (без резких перепадов, так как на морозе материал дает трещины, в жаркое время понадобится постоянная вентиляция).
