Втулки переходные ПВХ Gemas Fitvalf
Втулки переходные Gemas Fitvalf предназначены для соединения труб разного диаметра на прямых участках трубопровода. Используются при обвязке бассейнов, а также для систем водоснабжения с температурой до 40°C. Легко подходят под любые монтажные схемы.
- Тип соединения: клеевое
- Материал: ПВХ
- Номинальное давление: 16 бар

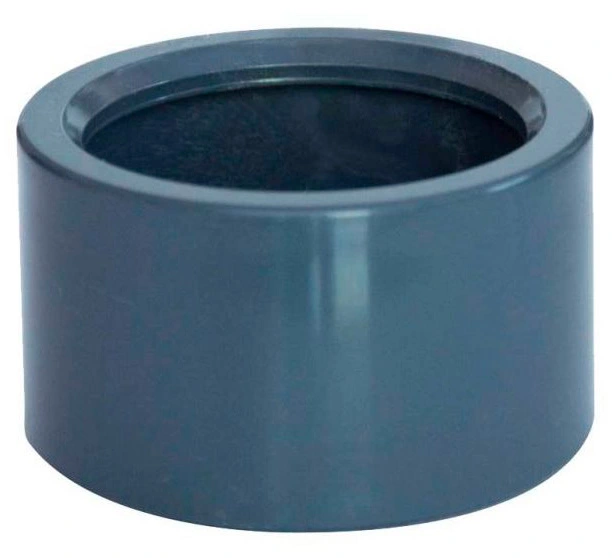

Втулка переходная для труб. Выполнена из высококачественного ПВХ. Повышенная устойчивость к химии и окислению.

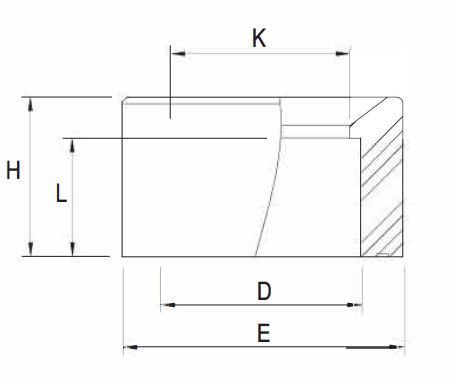

Габаритные размеры
мм/дюймы | Артикул | К, мм | Н, мм | L, мм | D/ASTM, мм | E, мм | PN, бар |
---|---|---|---|---|---|---|---|
25-20/ - | 133602/ - | 16 | 16 | 16 | 20/ - | 25/ - | 16 |
32-25/ - | 133604/ - | 21 | 21 | 21 | 25/ - | 32/ - | 16 |
40-32/ - | 133603/ - | 28 | 28 | 28 | 32/ - | 40/ - | 16 |
50-32/ - | 133601/ - | 28 | 28 | 28 | 50/ - | 32/ - | 16 |
50-40/ - | 1336095/ - | 38 | 38 | 38 | 50/ - | 40/ - | 16 |
63-32/ - | 1336053/ - | 30 | 30 | 30 | 63/ - | 32/ - | 16 |
63-40/ 2"-1 1/2" | 1336052/1336052ASTM | 38 | 38 | 38 | 40/42.2 | 63/60.3 | 16 |
63-50/ 2"-1 1/4" | 133605/133605ASTM | 43 | 43 | 43 | 50/48.3 | 63/60.3 | 16 |
75-40/ 2 1/2"-1 1/4" | 1336062/1336062ASTM | 38 | 38 | 38 | 40/42.2 | 75/73 | 16 |
75-63/ 2 1/2"-2" | 133606/133606ASTM | 57 | 57 | 57 | 63/60.3 | 75/73 | 16 |
90-75/ 3"-2 1/2" | 133607/133607ASTM | 67 | 67 | 67 | 75/73 | 90/88.9 | 16 |
110-90/ - | 133608/ - | 81 | 81 | 81 | 90/ - | 110/ - | 16 |
75-50/ 2 1/2"-1 1/2" | 1336061/1336061ASTM | 40 | 40 | 40 | 50/48.3 | 76/73 | 16 |
90-63/ 3"-2" | 1336071/1336071ASTM | 56 | 56 | 56 | 63/60.3 | 90/89.9 | 16 |
110-75/ - | 1336081/ - | 68 | 68 | 68 | 75/ - | 110/ - | 16 |
110-63/ - | 1336082/ - | 56 | 56 | 56 | 63/ - | 110/ - | 16 |
125-90/ - | 1336091/ - | 82 | 82 | 82 | 90/ - | 125/ - | 16 |
125-110/ - | 133609/ - | 102 | 102 | 102 | 110/ - | 125/ - | 16 |
140-90/ - | 133612/ - | 80 | 80 | 80 | 90/ - | 140/ - | 16 |
140-110/ - | 1336121/ - | 100 | 100 | 100 | 110/ - | 140/ - | 16 |
140-125/ - | 1336122/ - | 117 | 117 | 117 | 125/ - | 140/ - | 16 |
160-90/ - | 133610/ - | 81 | 81 | 81 | 90/ - | 161/ - | 10 |
160-110/ - | 133611/ - | 100 | 100 | 10 | 110/ - | 160/ - | 10 |
160-140/ - | 13366111/ - | 132 | 132 | 132 | 140/ - | 160/ - | 10 |
200-160/ - | 133672/ - | 152 | 152 | 152 | 160/ - | 200/ - | 10 |
200-140/ - | 133671/ - | 130 | 130 | 130 | 140/ - | 200/ - | 10 |
225-200/ - | 133681/ - | 191 | 191 | 191 | 202/ - | 226/ - | 10 |
225-160/ - | 133682/ - | 154 | 154 | 154 | 160/ - | 226/ - | 10 |
250-225/ - | 133683/ - | 215 | 215 | 215 | 225/ - | 250/ - | 10 |
315-280/ - | 1336086/ - | 273 | 273 | 273 | 280/ - | 315/ - | 10 |
315-250/ - | 133693/ - | 245 | 245 | 245 | 250/ - | 315/ - | 10 |
280-250/ - | 133686/ - | 249 | 249 | 249 | 250/ - | 280/ - | 10 |
