Двойные ниппели ПВХ Comer
Двойной ниппель ПВХ Comer представляет собой разновидность соединительных фитингов, которая применяется для соединения двух элементов трубопроводной системы с одинаковой внутренней резьбой.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 157322 | NI610160PVC |  |
Двойной ниппель ПВХ Comer, 3/8", PN16 | 110 | |||
| 157323 | NI610200PVC | |
Двойной ниппель ПВХ Comer, 1/2", PN16 | 121 | |||
| 173812 | NI610250PVC | |
Двойной ниппель ПВХ Comer, 3/4", PN16 | 153 % | |||
| 157325 | NI610320PVC | |
Двойной ниппель ПВХ Comer, 1", PN16 | 173 | |||
| 157326 | NI610400PVC | |
Двойной ниппель ПВХ Comer, 1 1/4", PN16 | 229 | |||
| 157327 | NI610500PVC | |
Двойной ниппель ПВХ Comer, 1 1/2", PN16 | 271 | |||
| 181368 | NI610630PVC | |
Двойной ниппель ПВХ Comer, 2", PN16 | 360 | |||
| 157329 | NI610750PVC | |
Двойной ниппель ПВХ Comer, 2 1/2", PN16 | 974 | |||
| 157330 | NI610900PVC | |
Двойной ниппель ПВХ Comer, 3", PN16 | 1 334 | |||
| 157331 | NI611100PVC | |
Двойной ниппель ПВХ Comer, 4", PN16 | 2 116 | |||
По конструктивному устройству двойной адаптер ПВХ относится к стандартным соединительным элементам для резьбового соединения. Деталь цилиндрической формы, с гладкой поверхностью внутреннего диаметра, сечение которого одинаково по всей длине. С наружной стороны ниппеля — два резьбовых торца одинакового диаметра, между которыми (по центру) расположен буртик с шестигранником под ключ для затяжки соединений после сборки. На торцах выполнены небольшие фаски, которые облегчают сборку резьбовых соединений.

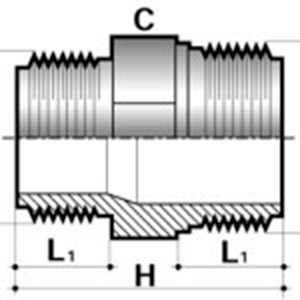

Габаритные и присоединительные размеры
| Артикул | L | H | C | PN | Вес, гр |
|---|---|---|---|---|---|
| NI610160 | 11,4 | 31,7 | 19 | 16 | 6 |
| NI610200 | 15 | 42 | 24 | 16 | 11 |
| NI610250 | 16,3 | 44 | 30 | 16 | 18 |
| NI610320 | 19,1 | 50 | 36 | 16 | 28 |
| NI610400 | 21,4 | 58 | 46 | 16 | 47 |
| NI610500 | 21,4 | 58 | 55 | 16 | 61 |
| NI610630 | 25,7 | 66 | 65 | 16 | 98 |
| NI610750 | 30,2 | 78 | 80 | 16 | 144 |
| NI610900 | 33,3 | 85 | 95 | 16 | 230 |
| NI611100 | 39,3 | 96 | 120 | 16 | 345 |
Монтаж
Для правильной и надёжной установки двойного ниппеля ПВХ с резьбой требуется соблюдать определённую последовательность действий:
- Комплектовать собираемый узел необходимыми деталями в соответствии с проектом.
- Проверить совпадение диаметров резьбы собираемых элементов.
- Подготовить инструменты для затяжки резьбовых соединений и специализированный материал для герметизации (лента ФУМ). Запрещается использовать пасты-герметики, которые негативно влияют на свойства ПВХ — это может привести к протечкам и разрушению узла.
- Намотать герметизирующую ленту на резьбовые поверхности ниппеля с двух сторон.
- Собрать двойной ниппель ПВХ с одной ответной деталью, затянуть.
- Установить вторую ответную деталь, затянуть соединение.
- После завершения сборки трубопровода провести гидравлические испытания повышенным давлением (1,25 от номинала), осмотреть места соединений на отсутствие течей и конденсата.
- При обнаружении протечек — разобрать узел, увеличить подмотку или заменить дефектные элементы.
