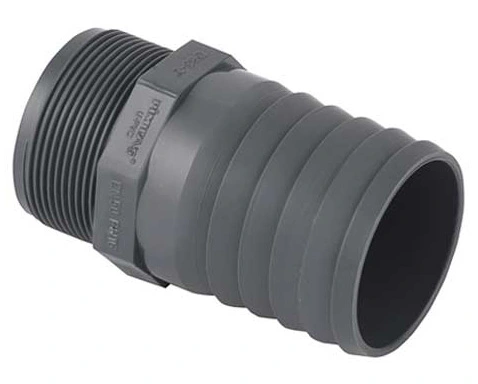

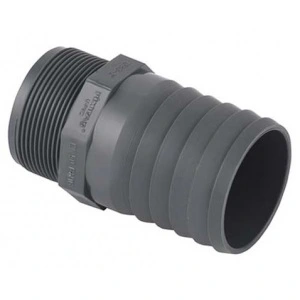

Втулки-штуцер ПВХ Pimtas (НР)
Штуцеры Pimtas для соединения шланга с трубопроводом. Применяется при гибкой обвязке бассейна, может использоваться для подсоединения ручного подводного пылесоса.
- Материал: ПВХ
- Тип соединения: наружная резьба
- Давление: 16 бар

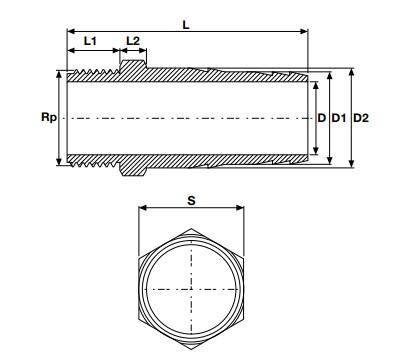

Габаритные и присоединительные размеры
Артикул | d, мм | PN, бар | Вес, кг | Rp, дюйм | D, мм | D1, мм | D2, мм | L, мм | L1, мм | L2, мм | S, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
525000202 | 20 | 16 | 0,01 | 1/2 | 15 | 20,4 | 22 | 62 | 15 | 8 | 22 |
525000252 | 25 | 16 | 0,03 | 3,4 | 20 | 25,4 | 28 | 72 | 16 | 8 | 28 |
525000322 | 32 | 16 | 0,04 | 1 | 25 | 31,4 | 34 | 82 | 18 | 9 | 34 |
525000402 | 40 | 16 | 0,05 | 1 1/4 | 32 | 40,4 | 43 | 95 | 21 | 13 | 43 |
525000502 | 50 | 16 | 0,08 | 1 1/2 | 40 | 50 | 53 | 104 | 21 | 14 | 53 |
525000632 | 63 | 16 | 0,14 | 2 | 50 | 60 | 66 | 123 | 26 | 16 | 66 |
525000752 | 75 | 16 | 0,21 | 2 1/2 | 63 | 132 | 30 | ||||
525000902 | 90 | 16 | 0,35 | 3 | 75 | 158 | 35 | ||||
525001102 | 110 | 16 | 0,4 | 4 | 90 | 164 | 40 | ||||
525001255 | 125 | 16 | 0,63 | 4 1/2 | 110 | 210 | 43 | ||||
525001405 | 140 | 16 | 0,94 | 5 | 125 | 210 | 43 | ||||
525001605 | 160 | 16 | 1,22 | 6 | 140 | 211 | 45 |
