Тройники редукционные 90° ПВХ Comer (клей/клей)
Тройники редукционные 90° ПВХ Comer под клеевое соединение используется для разветвления магистралей систем водопровода. В особенностях фитинга — переход на меньший диаметр, что делает его востребованным в обустройстве городских фонтанов и плавательных бассейнов.
Элемент устанавливается для изменения направления трубопровода, разборки и сборки системы для ремонта, чистки и прочего.

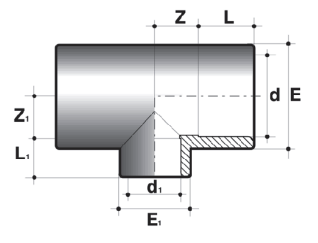

Габаритные и присоединительные размеры
Артикул |
L, мм | L1, мм | Z, мм | Z1, мм | E, мм | Вес, гр | dxd1, мм | E1, мм |
---|---|---|---|---|---|---|---|---|
TR40020A | 16 | 14 | 11 | 11 | 27,5 | 25 | 20×16 | 23,5 |
TR40025A | 19 | 16 | 14 | 14 | 33,5 | 40 | 25×16 | 28 |
TR40025B | 19 | 14 | 14 | 14 | 33,5 | 42 | 25×20 | 23,5 |
TR40032A | 22 | 14 | 17 | 17 | 42 | 68 | 32×16 | 23,5 |
TR40032B | 22 | 16 | 17 | 17 | 42 | 69 | 32×20 | 28 |
TR40032C | 22 | 19 | 17 | 17 | 42 | 70 | 32×25 | 33,5 |
TR40040A | 26 | 14 | 21 | 21 | 51 | 111 | 40×16 | 23,5 |
TR40040B | 26 | 16 | 21 | 21 | 51 | 112 | 40×20 | 28 |
TR40040C | 26 | 19 | 21 | 21 | 51 | 115 | 40×25 | 34 |
TR40040D | 26 | 22 | 21 | 21 | 51 | 118 | 40×32 | 42 |
TR40050B | 31 | 16 | 26 | 26 | 61 | 165 | 50×20 | 28 |
TR40050C | 31 | 19 | 26 | 26 | 61 | 166 | 50×25 | 34 |
TR40050D | 31 | 22 | 26 | 26 | 61 | 170 | 50×32 | 42 |
TR40050E | 31 | 26 | 26 | 26 | 61 | 178 | 50×40 | 51 |
TR40063B | 38 | 16 | 33 | 33 | 75 | 278 | 63×20 | 28 |
TR40063C | 38 | 19 | 33 | 33 | 75 | 282 | 63×25 | 34 |
TR40063D | 38 | 22 | 33 | 33 | 75 | 279 | 63×32 | 42 |
TR40063E | 38 | 26 | 33 | 33 | 75 | 288 | 63×40 | 51 |
TR40063F | 38 | 31 | 33 | 33 | 75 | 292 | 63×50 | 61 |
TR40075D | 44 | 22 | 39 | 39 | 89 | 453 | 75×32 | 42 |
TR40075E | 44 | 26 | 39 | 39 | 89 | 465 | 75×40 | 51 |
TR40075F | 44 | 31 | 39 | 39 | 89 | 465 | 75×50 | 61 |
TR40075G | 44 | 38 | 39 | 39 | 89 | 469 | 75×63 | 75 |
TR40090E | 51 | 26 | 47 | 47 | 106 | 714 | 90×40 | 51 |
TR40090F | 51 | 31 | 47 | 47 | 106 | 721 | 90×50 | 61 |
TR40090G | 51 | 38 | 47 | 47 | 106 | 740 | 90×63 | 75 |
TR40090H | 51 | 44 | 47 | 47 | 106 | 760 | 90×75 | 89 |
TR40110F | 61 | 31 | 57 | 57 | 129 | 1250 | 110×50 | 61 |
TR40110G | 61 | 38 | 57 | 57 | 129 | 1200 | 110×63 | 75 |
TR40110H | 61 | 44 | 57 | 57 | 129 | 1220 | 110×75 | 89 |
TR40110I | 61 | 51 | 57 | 57 | 129 | 1250 | 110×90 | 106 |
TR40125G | 69 | 44 | 66 | 66 | 148 | 1660 | 125×63 | 75 |
TR40125H | 69 | 44 | 66 | 66 | 148 | 1700 | 125×75 | 89 |
TR40125I | 69 | 51 | 66 | 66 | 148 | 1750 | 125×90 | 106 |
TR40125L | 69 | 61 | 66 | 66 | 148 | 1830 | 125×110 | 129 |
TR40140H | 76 | 44 | 72 | 72 | 163 | 2460 | 140×75 | 89 |
TR40140I | 76 | 51 | 72 | 72 | 163 | 2490 | 140×90 | 106 |
TR40140L | 76 | 61 | 72 | 72 | 163 | 2530 | 140×110 | 129 |
TR40140M | 76 | 69 | 72 | 72 | 163 | 2590 | 140×125 | 148 |
TR40160E | — | — | — | — | — | 3267 | 160×40 | — |
TR40160I | 86 | 51 | 82 | 82 | 184 | 3790 | 160×90 | 106 |
TR40160L | 86 | 61 | 82 | 82 | 184 | 3840 | 160×110 | 129 |
TR40160M | 86 | 69 | 82 | 82 | 184 | 3890 | 160×125 | 148 |
TR40160N | 86 | 76 | 82 | 82 | 184 | 3940 | 160×140 | 163 |
TR40200O | — | — | — | — | — | 12150 | 200×160 | — |
