Углы переходные 90° ПВХ Comer (клей/резьба)
Нет отзывов
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить |
|---|---|---|---|---|---|---|
| 157409 | EL52016APVC |  |
160 ₽ |
|
||
| 157410 | EL52020BPVC | |
192 ₽ |
|
||
| 157411 | EL52025CPVC | |
234 ₽ |
|
||
| 157412 | EL52032DPVC | |
301 ₽ |
|
||
| 157413 | EL52040EPVC | |
543 ₽ |
|
||
| 157414 | EL52050FPVC | |
733 ₽ |
|
||
| 157415 | EL52063GPVC | |
1 019 ₽ |
|
||
| 157416 | EL52075HPVC | |
2 433 ₽ |
|
||
| 157417 | EL52090IPVC | |
3 176 ₽ |
|
||
| 157418 | EL52110LPVC | |
4 889 ₽ |
|
Угол 90° ПВХ Comer, переходной (клей/резьба), Ø=16 мм х ВР 3/8", PN16
Код товара157409
АртикулEL52016APVC
Цена160 ₽
В наличии
Угол 90° ПВХ Comer, переходной (клей/резьба), Ø=20 мм х ВР 1/2", PN16
Код товара157410
АртикулEL52020BPVC
Цена192 ₽
В наличии
Угол 90° ПВХ Comer, переходной (клей/резьба), Ø=25 мм х ВР 3/4", PN16
Код товара157411
АртикулEL52025CPVC
Цена234 ₽
В наличии
Угол 90° ПВХ Comer, переходной (клей/резьба), Ø=32 мм х ВР 1", PN16
Код товара157412
АртикулEL52032DPVC
Цена301 ₽
В наличии
Угол 90° ПВХ Comer, переходной (клей/резьба), Ø=40 мм х ВР 1 1/4", PN16
Код товара157413
АртикулEL52040EPVC
Цена543 ₽
В наличии
Угол 90° ПВХ Comer, переходной (клей/резьба), Ø=50 мм х ВР 1 1/2", PN16
Код товара157414
АртикулEL52050FPVC
Цена733 ₽
В наличии
Угол 90° ПВХ Comer, переходной (клей/резьба), Ø=63 мм х ВР 2", PN16
Код товара157415
АртикулEL52063GPVC
Цена1 019 ₽
В наличии
Угол 90° ПВХ Comer, переходной (клей/резьба), Ø=75 мм х ВР 2 1/2", PN16
Код товара157416
АртикулEL52075HPVC
Цена2 433 ₽
В наличии
Угол 90° ПВХ Comer, переходной (клей/резьба), Ø=90 мм х ВР 3", PN16
Код товара157417
АртикулEL52090IPVC
Цена3 176 ₽
В наличии
Угол 90° ПВХ Comer, переходной (клей/резьба), Ø=110 мм х ВР 4", PN16
Код товара157418
АртикулEL52110LPVC
Цена4 889 ₽
В наличии

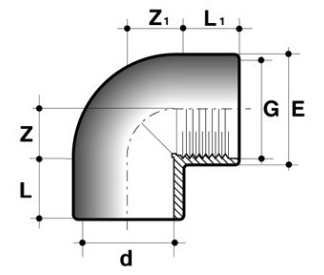

Габаритные размеры
.png)
| Артикул | dxG | L, мм | L1, мм | Z, мм | Z1, мм | E, мм | PN, бар | Вес, гр |
|---|---|---|---|---|---|---|---|---|
| EL52016A | 16×3/8″ | 14 | 11,4 | 9 | 11,6 | 23,5 | 16 | 13 |
| EL52020B | 20×1/2″ | 16 | 15 | 11 | 12 | 26,5 | 16 | 20 |
| EL52025C | 25×3/4″ | 19 | 16,3 | 14 | 16 | 32,5 | 16 | 35 |
| EL52032D | 32×1″ | 22 | 19,1 | 17 | 19,7 | 41 | 16 | 60 |
| EL52040E | 40×1 1/4″ | 26 | 21,4 | 23 | 19,9 | 50 | 16 | 90 |
| EL52050F | 50×1 1/2″ | 31 | 21,4 | 28 | 27,6 | 60 | 16 | 155 |
| EL52063G | 63×2″ | 38 | 25,7 | 34 | 37,6 | 75 | 16 | 290 |
| EL52075H | 75×2 1/2″ | 44 | 30,2 | 40 | 46,3 | 89 | 16 | 410 |
| EL52090I | 90×3″ | 51 | 33,3 | 48 | 53,8 | 106 | 16 | 700 |
| EL52110L | 110×4″ | 61 | 39,3 | 58 | 65,7 | 129 | 16 | 1040 |
Особенности монтажа
- Подготовить отвод и соединяемые с ним ответные детали.
- Проверить совпадение диаметров резьбы на торцах угольника и ответных элементов.
- Подготовить инструменты для затяжки и герметизирующие материалы для обеспечения необходимой плотности резьбовых соединений.
- Намотать уплотнительную ленту на присоединяемые детали с наружной резьбой.
- Собрать стыкуемые детали по резьбе, отцентрировать, предварительно скрутить резьбовые соединения без затяжки.
- Затянуть резьбы при помощи специального инструмента, выдерживая рекомендованное производителем усилие затяжки.
- Провести гидравлические испытания собранного участка трубопровода. При этом давление испытаний должно быть в 1,25 раза больше, чем рабочее давление.
