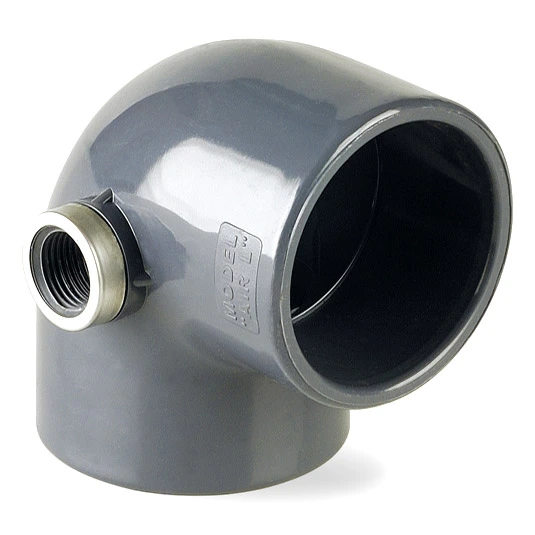

Угольники 90° с боковым отводом Hidroten (клей-резьба)
Угольники Hidroten AIR с боковым резьбовым отводом предназначены для создания поворота трубопровода под 90 градусов и резьбового соединения для подключения воздушных клапанов или контрольно-измерительной арматуры.
Сырье, применяемое для изготовления донных клапанов, сертифицировано WRAS (Water Regulation Advisory Scheme) — органом, который определяет пригодность материалов для использования с питьевой водой. Вся продукция и процессы ее изготовления соответствуют международным стандартам качества ISO 9001, ISO 14001, ISO 45001, ISO 1452 и UNE 19601.
Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
---|---|---|---|---|---|---|---|
167881 | H1001615 | ![]() |
Угольник 90° с боковым резьбовым отводом, 50 мм x 1/2", PN10 бар / Hidroten | 658 % | |||
167882 | H1001616 | ![]() |
Угольник 90° с боковым резьбовым отводом, 63 мм x 1/2", PN10 бар / Hidroten | 848 % | |||
173134 | H1001613 | ![]() |
Угольник 90° с боковым резьбовым отводом, 50 мм x 3/4", PN10 бар / Hidroten | 429 % | |||
173135 | H1001614 | ![]() |
Угольник 90° с боковым резьбовым отводом, 63 мм x 3/4", PN10 бар / Hidroten | 689 % | |||
173136 | H1001617 | ![]() |
Угольник 90° с боковым резьбовым отводом, 75 мм x 1/2", PN10 бар / Hidroten | 809 % | |||
173137 | H1001619 | ![]() |
Угольник 90° с боковым резьбовым отводом, 90 мм x 3/4", PN10 бар / Hidroten | 1 323 % | |||
173138 | H1001623 | ![]() |
Угольник 90° с боковым резьбовым отводом, 110 мм x 1", PN10 бар / Hidroten | 3 273 % |
Технические характеристики
- Цвет: тёмно-серый, оттенки не регламентируются
- Рабочая температура: от 0 до 45 °C
- Рабочее давление: 1,0 МПа
- Материал фиксирующего кольца: нержавеющая сталь
- Материал корпуса: ПВХ
Монтаж производится на гладкий конец трубы при помощи специального зазорозаполняющего клея (например, хорошо известные марки "TANGIT", "GEB" или "Weld-On"). Со стороны резьбового соединения необходимо использовать герметизирующих материал (фум лента или анаэробный герметик для пластиковых резьб, использование льна недопустимо).

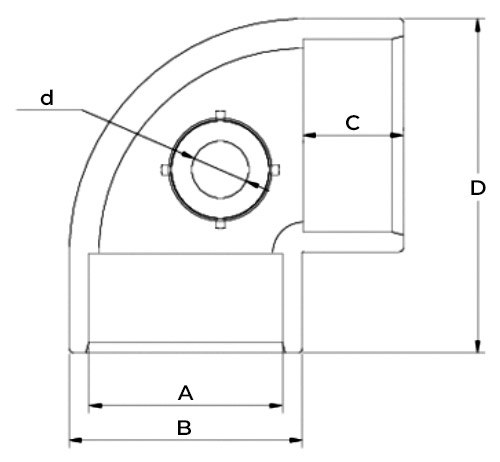

Габаритные размеры
Артикул | A, мм | d | B, мм | C, мм | D, м | PN, бар | Вес, гр |
---|---|---|---|---|---|---|---|
1001615 | 50 | 1/2" | 61 | 31 | 88 | 10 | 148 |
1001613 | 50 | 3/4" | 61 | 31 | 88 | 10 | 152 |
1001616 | 63 | 1/2" | 76 | 38 | 109 | 10 | 235 |
1001614 | 63 | 3/4" | 76 | 38 | 109 | 10 | 240 |
1001617 | 75 | 1/2" | 90 | 44 | 130 | 10 | 455 |
1001619 | 90 | 3/4" | 108 | 51 | 151 | 10 | 815 |
1001623 | 110 | 1" | 143 | 61 | 184 | 10 | 1265 |
