Насосы Speck Badu 21-40
Насосы без префильтра Speck Badu 21-40 предназначены для перекачивания чистой и немного мутной воды в бассейнах, гидромассажных ваннах, посудомоечных машинах, водяных горках, системах кондиционирования воздуха и т.д.
Корпус насоса и крыльчатка изготовлены из полипропилена (PP ТВ 40 и PPE GF 30), усиленного стекловолокном, сальники - графит/керамика/NBR. Возможна установка в вертикальном положении — насосом вниз.
Серия нормальновсасывающих насосов без префильтра BADU 21-40 немецкой компании Speck для водных аттракционов плавательных бассейнов: гидромассажных установок, противотоков, водопадов и прочих. Корпус из полипропилена. Не возбраняется установка BADU 21-40 в вертикальном положении насосом вниз. Модели отличаются разной производительностью и фазностью питающей сети (220 или 380 В).
Технические характеристики
| Тип | Производительность м3/ч | Потребляемая мощность, кВт | Выходная мощность, кВт |
|---|---|---|---|
| Badu 21-40/53 G, 1~ | 12 | 0,85 | 0,55 |
| Badu 21-40/53H G, 1~ | 9 | 0,85 | 0,55 |
| Badu 21-40/54 G, 1~ | 16 | 1,10 | 0,75 |
| Badu 21-40/54H G, 1~ | 15 | 1,10 | 0,75 |
| Badu 21-40/55 G, 1~ | 18 | 1,33 | 1,00 |
| Badu 21-40/55H G, 1~ | 13 | 1,33 | 1,00 |
| Badu 21-40/55H9 G PU, 1~ | 13 | 1,40 | 1,00 |
| Badu 21-40/58 G, 1~ | 16 | 2,00 | 1,50 |
| Badu 21-40/58H G, 1~ | 14 | 2,00 | 1,50 |
| Badu 21-40/56 G, 3~ | 18 | 1,38 | 1,00 |
| Badu 21-40/56H G, 3~ | 13 | 1,10 | 0,75 |
| Badu 21-40/58 G, 3~ | 16 | 1,85 | 1,50 |
| Badu 21-40/58H G, 3~ | 16 | 1,85 | 1,50 |
- Частота вращения: 2850 об/мин
- Тип и диаметр подключения: 2" НР
- Класс защиты: IP55
- Класс нагреваемости: F
- Уровень шума в установившемся режиме работы: <70 дБ
- Максимальное внутреннее давление: 2,5 бар
- Максимальная температура воды: 40°С

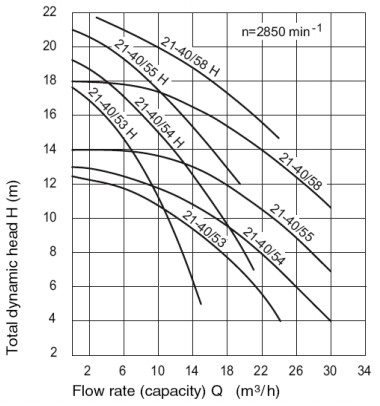

Напорные характеристики

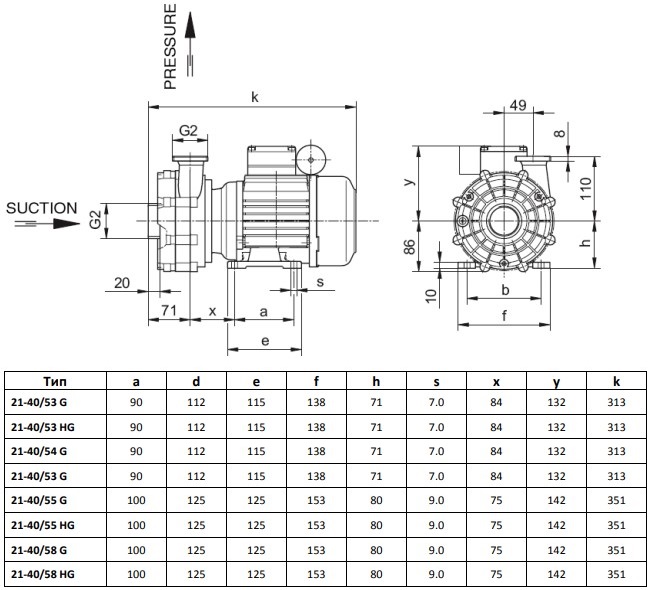

Габаритные размеры

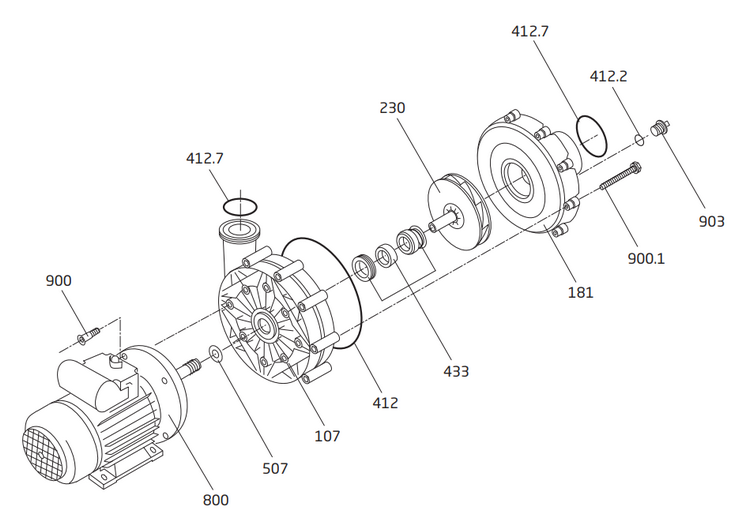

Деталировка насосов 21-40
| Поз. | Наименование | Артикул |
|---|---|---|
| 107 | Корпус насоса | |
| с резьбовым соединением G 2 | 2923.410.704 | |
| со штуцерным соединением 40 мм для 21-40/54 Н для Badu Jet Active и Active версия 2, и 21-40/55 для Badu Jet Standart и Standart версия 2 | 2923.410.705 | |
| 181 | Крышка насоса | |
| с резьбовым соединением G 2 (включая части 412.2 + 903) включая сливную пробку с прокладкой | 2923.418.100 | |
| с прикрепленной всасывающей линией для 21-40/54Н для Badu Jet Active | 2307.703.001 | |
| с прикрепленной всасывающей линией для 21-40/54Н для Badu Jet Active версия 2 | 2331.005.001 | |
| с прикрепленной всасывающей линией и сливной пробкой для 21-40/55 для Badu Jet Standart и Standart версия 2 | 2307.503.001 | |
| 230 | Крыльчатка насоса | |
| 4 лезвия, d= 96 мм, b = 14,5 мм для Badu 21-40/53 G | 2923.423.001 | |
| d= 126 мм, b = 3,5 мм, для Badu 21-40/53H G | 2923.423.002 | |
| 7 лезвий, d= 94 мм, b = 14,5 мм для Badu 21-40/53 G 1~ | 2923.423.012 | |
| 7 лезвий, d= 96 мм, b = 14,5 мм для Badu 21-40/54 G 3~ | 2923.423.003 | |
| d= 120 мм, b = 6 мм, для Badu 21-40/54H для Badu Jet Active и Active версия 2 | 2923.423.013 | |
| d= 124 мм, b = 6 мм, для Badu 21-40/54H G | 2923.423.004 | |
| d= 99 мм, b = 16 мм, для Badu 21-40/55 G | 2923.423.005 | |
| d= 99 мм, b = 16 мм, для Badu 21-40/55, для Badu Jet Standart и Standart версия 2 | 2923.423.041 | |
| d= 130 мм, b = 6 мм, для Badu 21-40/55H G | 2923.423.022 | |
| d= 118 мм, b = 9 мм, для Badu 21-40/55H9 G PU | 2923.423.029 | |
| d= 101 мм, b = 16 мм, для Badu 21-40/56 G | 2923.423.015 | |
| d= 130 мм, b = 6 мм, для Badu 21-40/56H G | 2923.423.022 | |
| d= 110 мм, b = 16 мм, для Badu 21-40/58 G | 2923.423.024 | |
| d= 130 мм, b = 11 мм, для Badu 21-40/58H | 2923.423.017 | |
| 412 | Прокладка-кольцо корпуса насоса 144 х 4 мм | 2923.441.200 |
| 412.2 | Прокладка-кольцо сливного винта 12 х 2,5 мм, для насосов с резьбовым соединением | 2923.541.220 |
| 412.7 | Прокладка-кольцо для соединения с трубой, 47 х 3 мм, для насосов с резьбовым соединением | 2923.441.270 |
| 433 | Сальник насоса 14 мм | 2920.143.320 |
| 507* | Шайба вала электродвигателя 10.2 х 27 х 1.5 мм | 2923.450.702 |
| 800 | Однофазный двигатель насоса 230В, 1~: | |
| 0,55 кВт, для Badu 21-40/53 G 1~ и 21-40/53H G 1~ | 2340.336.038 | |
| 0,75 кВт, для Badu 21-40/54 G 1~, 21-40/54H 1~ для Badu Jet Active, Active версия 2 и 21-40/54H G 1~ | 2950.075.002 | |
| 1,00 кВт, для Badu 21-40/54 G 1~, 21-40/55 1~ для Badu Jet Standart, Standart версия 2 и 21-40/55H G 1~ | 2340.356.038 | |
| 0,22 кВт / 1,00 кВт 2-х скоростной, для Badu 21-40/54H9 G PU | 2950.022.002 | |
| 1,50 кВт для Badu 21-40/58 G 1~ и 21-40/58H G 1~ | 2340.586.038 | |
| Трёхфазный двигатель насоса 400/230В, 3~: | ||
| 0,55 кВт, для Badu 21-40/53 G 3~ и 21-40/53H G 3~ | 2940.055.000 | |
| 0,75 кВт, для Badu 21-40/54 G 3~, 21-40/54H G 3~ | 2940.075.005 | |
| 1,10 кВт, для Badu 21-40/56 G 3~ и 21-40/56 H G 3~ | 2940.110.004 | |
| 1,50 кВт для Badu 21-40/58 G 3~ и 21-40/58H G 3~ | 2940.150.001 | |
| 900 | Винт 7 х 24 мм А 2, для Badu 21-40/53 G + H G и 21-40/54 G + H + H G (4 шт.) | 2923.490.000 |
| Винт 7 х 16 мм А 2, для Badu 21-40/55 + G + H G + H9 G PU, 21-40/56 G + H G и 21-40/58 G + H G (4 шт.) | 2923.490.001 | |
| 900.1 | Винт 6 х 40 мм, А 2 (8 шт.) | 2923.490.010 |
| 903 | Винт сливной префильтра насоса G 1/4 для насосов с резьбовым соединением | 2923.591.201 |
