Циркуляционные насосы Aquaviva LX TG

Насосы AquaViva LX TG — одноступенчатые центробежные насосы с патрубками одинакового диаметра, ​расположенными в одну линию (in-line). Рабочее колесо изготовлено из чугуна методом штамповки. Доступны во фланцевом исполнении.

Оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снимать головную часть (двигатель, ​фонарь и рабочее колесо) для обслуживания без демонтажа с трубопровода.

КодАртикулФотоИнфоСклад  Цена, ₽  Купить
184162 TG40162T Насос циркуляционный AquaViva LX TG40-16/2T, 12 м3/ч при 16 м, 1,1 кВт, 380 В, ин-лайн37 586
– +
186698 TG50122T Насос циркуляционный AquaViva LX TG50-12/2T, 16 м3/ч при 12 м, 1,1 кВт, 380 В, ин-лайн42 764
– +
184163 TG32182T Насос циркуляционный AquaViva LX TG32-18/2T, 8 м3/ч при 18 м, 1,1 кВт, 380 В, ин-лайн40 882
– +
186699 TG50152T Насос циркуляционный AquaViva LX TG50-15/2T, 20 м3/ч при 15 м, 1,5 кВт, 380 В, ин-лайн47 865
– +
184164 TG32212T Насос циркуляционный AquaViva LX TG32-21/2T, 12 м3/ч при 21 м, 1,5 кВт, 380 В, ин-лайн45 511
– +
186700 TG40302T Насос циркуляционный AquaViva LX TG40-30/2T, 25 м3/ч при 30 м, 4 кВт, 380 В, ин-лайн66 383
– +
184165 TG40182T Насос циркуляционный AquaViva LX TG40-18/2T, 20 м3/ч при 18 м, 2,2 кВт, 380 В, ин-лайн47 787
– +
186701 TG50352T Насос циркуляционный AquaViva LX TG50-35/2T, 30 м3/ч при 35 м, 5,5 кВт, 380 В, ин-лайн87 883
– +
184166 TG50182T Насос циркуляционный AquaViva LX TG50-18/2T, 25 м3/ч при 18 м, 2,2 кВт, 380 В, ин-лайн49 905
– +
186702 TG65152T Насос циркуляционный AquaViva LX TG65-15/2T, 30 м3/ч при 15 м, 2,2 кВт, 380 В, ин-лайн52 886
– +
184167 TG40252T Насос циркуляционный AquaViva LX TG40-25/2T, 20 м3/ч при 25 м, 3 кВт, 380 В, ин-лайн57 830
– +
186703 TG65342T Насос циркуляционный AquaViva LX TG65-34/2T, 50 м3/ч при 34 м, 7,5 кВт, 380 В, ин-лайн94 867
– +
184168 TG50242T Насос циркуляционный AquaViva LX TG50-24/2T, 25 м3/ч при 24 м, 3 кВт, 380 В, ин-лайн59 949
– +
186704 TG80182T Насос циркуляционный AquaViva LX TG80-18/2T, 50 м3/ч при 18 м, 4 кВт, 380 В, ин-лайн74 543
– +
184169 TG65192T Насос циркуляционный AquaViva LX TG65-19/2T, 30 м3/ч при 19 м, 3 кВт, 380 В, ин-лайн61 597
– +
186705 TG80222T Насос циркуляционный AquaViva LX TG80-22/2T, 50 м3/ч при 22 м, 5,5 кВт, 380 В, ин-лайн92 591
– +
184170 TG50282T Насос циркуляционный AquaViva LX TG50-28/2T, 30 м3/ч при 28 м, 4 кВт, 380 В, ин-лайн69 129
– +
186706 TG80282T Насос циркуляционный AquaViva LX TG80-28/2T, 50 м3/ч при 28 м, 7,5 кВт, 380 В, ин-лайн99 653
– +
184171 TG65222T Насос циркуляционный AquaViva LX TG65-22/2T, 40 м3/ч при 22 м, 4 кВт, 380 В, ин-лайн70 228
– +
184172 TG65302T Насос циркуляционный AquaViva LX TG65-30/2T, 40 м3/ч при 30 м, 5,5 кВт, 380 В, ин-лайн87 412
– +

Область применения

  • Отопление
  • Горячее водоснабжение (ГВС)
  • Вентиляция
  • Кондиционирование

Насосы данной серии применяются для перекачивания воды в жилых районах, ​учреждениях и на промышленных предприятиях.

Условия эксплуатации

Насосы серии TG предназначены для перекачивания чистых, ​маловязких, ​неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Перекачивание жидкостей с плотностью или кинематической вязкостью большими, ​чем у воды, ​приводит к падению давления, ​снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.

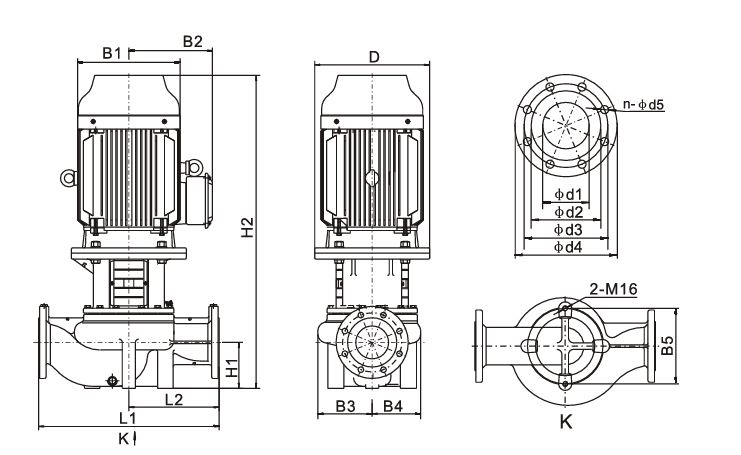

Габаритные и присоединительные размеры

Модель Размер изделия, ​мм Размер фланца, ​мм
D B1 B2 B3 B4 B5 H1 H2 L1 L2 ф d1 ф d2 ф d3 ф d4 n- ф d5
TG32-18/2T 158 148 135 115 115 144 100 511 340 170 32 68 100 140 4-18
TG32-21/2T 158 148 135 115 115 144 100 511 340 170 32 68 100 140 4-18
TG32-25/2T 172 166 144 115 115 144 100 565 340 170 32 68 100 140 4-18
TG32-32/2T 172 166 144 115 115 144 100 585 340 170 32 68 100 140 4-18
TG32-38/2T 220 210 170 127 125 144 100 631 440 220 32 68 100 140 4-18
TG32-50/2T 260 255 188 127 125 144 100 734 440 220 32 68 100 140 4-18
TG40-16/2T 158 148 135 95 95 120 68 474 320 160 40 80 110 150 4-18
TG40-20/2T 158 148 135 95 95 120 68 474 320 160 40 80 110 150 4-18
TG40-18/2T 172 166 144 113 95 144 100 567 340 170 40 80 110 150 4-18
TG40-25/2T 172 166 144 125 115 144 100 587 340 170 40 80 110 150 4-18
TG40-30/2T 220 210 170 125 115 144 100 633 340 170 40 80 110 150 4-18
TG40-36/2T 260 255 188 137 125 144 110 742 440 220 40 80 110 150 4-18
TG40-48/2T 260 255 188 137 125 144 110 742 440 220 40 80 110 150 4-18
TG50-12/2T 158 148 135 121 115 144 115 513 340 170 50 90 125 165 4-18
TG50-15/2T 158 148 135 121 115 144 115 513 340 170 50 90 125 165 4-18
TG50-18/2T 172 166 144 121 115 144 115 567 340 170 50 90 125 165 4-18
TG50-24/2T 172 166 144 121 115 144 115 587 340 170 50 90 125 165 4-18
TG50-28/2T 220 210 170 129 115 144 115 636 340 170 50 90 125 165 4-18
TG50-35/2T 260 255 188 129 115 144 115 742 340 170 50 90 125 165 4-18
TG50-40/2T 260 255 188 171 163 144 115 729 440 220 50 90 125 165 4-18
TG50-50/2T 350 313 255 171 163 144 115 865 440 220 50 90 125 165 4-18
TG50-60/2T 350 313 255 171 163 144 115 865 440 220 50 90 125 165 4-18
TG50-70/2T 350 313 255 171 163 144 115 909 440 220 50 90 125 165 4-18
TG50-81/2T 350 356 270 171 163 144 115 870 440 200 50 90 125 165 4-18
TG65-15/2T 172 166 144 146 122 144 105 576 360 180 65 110 145 185 4-18
TG65-19/2T 172 166 144 146 122 144 105 596 360 180 65 110 145 185 4-18

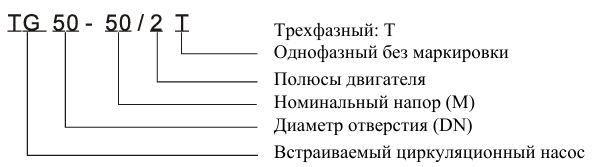

Расшифровка обозначений в названии
