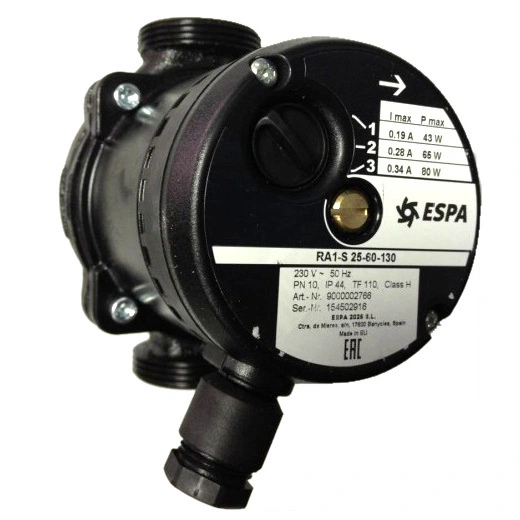

Насосы циркуляционные Espa RA1-S
Циркуляционные насосы с «мокрым» ротором Espa RA1 предназначены для обеспечения принудительной циркуляции (рециркуляции) теплоносителя в системах подогрева воды в бассейнах.
Преимущества
- Насосы серии RA1 разработаны в соответствии с международными стандартами и нормативами и снабжены резьбовыми соединениями стандартных типоразмеров. Насосы имеют стандартную монтажную длину (высоту), что делает их взаимозаменяемыми с большинством насосов аналогичного назначения и не требующими проведения каких-либо дополнительных работ при замене.
- Встроенное устройство управления предусматривает три скорости вращения вала насоса, что позволяет потребителю изменять по своему усмотрению гидравлические характеристики насоса. Выбор необходимой скорости осуществляется специальным переключателем флажкового типа.
- При этом потребляемая мощность насоса зависит от выбранной скорости (чем ниже выбранная скорость вращения вала, тем меньше мощность, потребляемая насосом из сети электропитания).
- Ротор электродвигателя насоса омывается перекачиваемой жидкостью, которая охлаждает электродвигатель насоса и снижает трение в подшипниках. Благодаря этому насосы серии RA1 практически бесшумны в использовании и не требуют обслуживания.
- Насосы изготовлены из высококачественных материалов, обеспечивающих длительный срок их эксплуатации, а катафорезное покрытие корпуса гидравлической части обеспечивает высокую устойчивость к коррозии.
Технические характеристики
| Характеристики | RA1-S |
|---|---|
| Производительность, м3/ч | 0–13 |
| Напор, м | 12–0,2 |
| Потребляемая мощность, P1, Вт | 27–400 |
| Максимальное рабочее давление, бар | 10 |
| Характеристики электродвигателей | |
| Тип двигателя | асинхронный |
| Режим работы электродвигателя | S1 |
| Скорость вращения вала, об./мин | регулируемая вручную (3 скорости) |
| Степень защиты | IP44 |
| Класс изоляции | H |
| Эксплуатационные ограничения | |
| Температура перекачиваемой жидкости, °C | +2 ... +110 |
| Температура окружающей среды, °C | 0 ... +40 |
| Относительная влажность, % | до 95 |

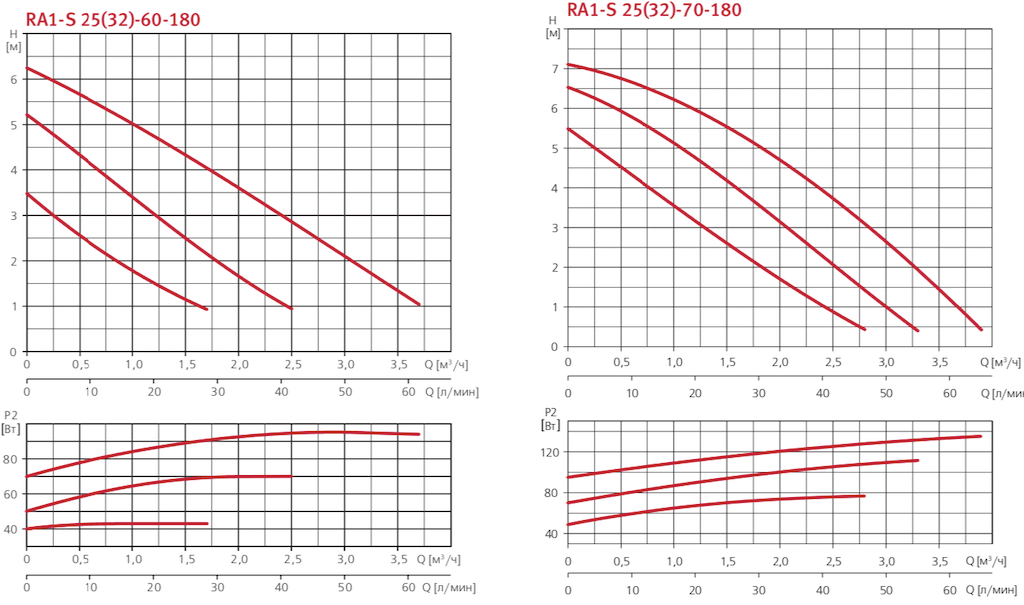

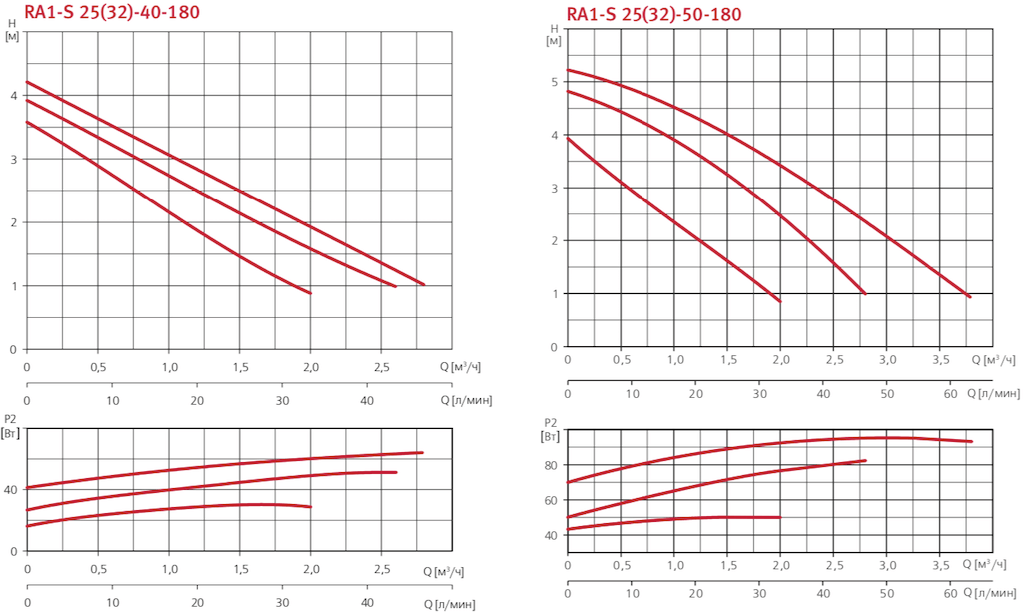

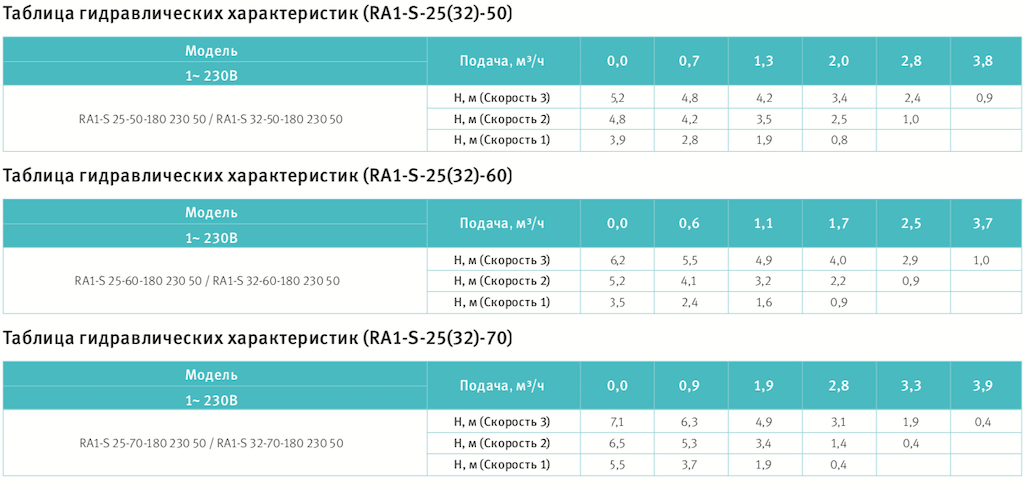

Напорные характеристики
.png)
.png)

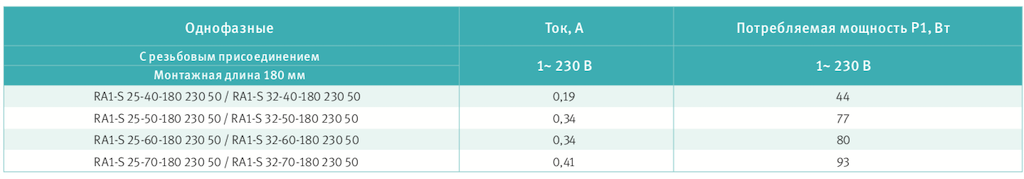

Электрические характеристики
.png)
Конструктивное исполнение
- центробежный одноступенчатый электронасос с «мокрым» роторомl
- тип рабочего колеса: закрытое;
- охлаждение электродвигателя: внутреннее, потоком перекачиваемой жидкости;
- тип присоединения — резьбовое.

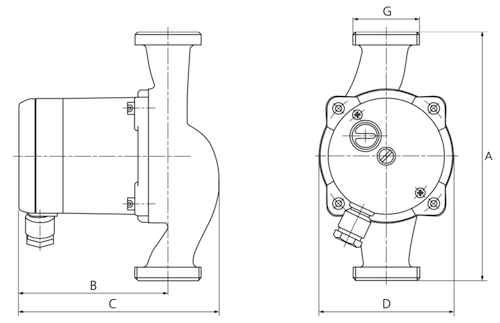

Габаритные размеры
.png)
| Модификация | A | B | C | D | G | Вес, кг |
|---|---|---|---|---|---|---|
| RA1-S 25-40-180 230 50 | 180 | 108 | 145 | 98 | 1 1/2″ | 2,7 |
| RA1-S 25-50-180 230 50 | ||||||
| RA1-S 25-60-180 230 50 | 2,8 | |||||
| RA1-S 25-70-180 230 50 | ||||||
| RA1-S 32-40-180 230 50 | 2″ | |||||
| RA1-S 32-50-180 230 50 | ||||||
| RA1-S 32-60-180 230 50 | ||||||
| RA1-S 32-70-180 230 50 |
Материалы изготовления
| Конструктивный элемент (деталь) | Материал |
|---|---|
| Корпус насоса | Чугун (катафорезное покрытие) |
| Вал насоса | Нержавеющая сталь AISI-316 |
| Рабочее колесо | Высокопрочный норил |
| Стакан ротора | Нержавеющая сталь AISI-316 |
| Материалы уплотнений гидравлической части | Эластомеры EPDM |
| Корпус электродвигателя | Алюминий |
| Крепежные элементы (гайки, шайбы и болты) | Оцинкованная сталь |
