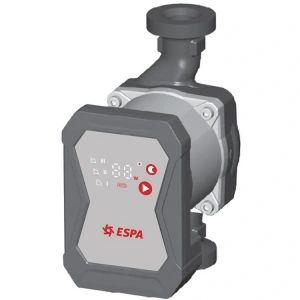

Насосы циркуляционные Espa RE1-S
Циркуляционные насосы с «мокрым» ротором Espa RE1 предназначены для обеспечения принудительной циркуляции (рециркуляции) теплоносителя в системах подогрева воды в бассейнах.
Преимущества
- Насосы серии RE1 разработаны в соответствии с международными стандартами и нормативами и снабжены резьбовыми соединениями стандартных типоразмеров. Насосы имеют стандартную монтажную длину (высоту), что делает их взаимозаменяемыми с большинством насосов аналогичного назначения и не требующими проведения каких-либо дополнительных работ при замене.
- Ротор электродвигателя насоса омывается перекачиваемой жидкостью, которая охлаждает электродвигатель насоса и снижает трение в подшипниках. Благодаря этому насосы серии RE1 практически бесшумны в использовании и не требуют обслуживания.
- Электронный модуль управления со встроенным частотным преобразователем обеспечивает работу насоса во всех наиболее востребованных режимах - постоянного и пропорционального давления, фиксированной скорости вращения, выбранной пользователем, в «ночном» режиме. Встроенные функции: AUTO SMART Adapt и функция защиты от блокировки вала, дополнительно повышают удобство и безопасность эксплуатации насосов ввиду отсутствия необходимости использования дополнительной внешней защиты электродвигателя насоса.
- Простая, но в то же время информативная система индикации на лицевой панели позволяет быстро и легко настраивать насос и контролировать его эксплуатацию.
- Синхронный электродвигатель с постоянными магнитами обладает большой энергоэффективностью, а встроенный частотный преобразователь позволяет дополнительно экономить электроэнергию, тонко подстраивая гидравлические характеристики насоса под условия эксплуатации.
- Насосы изготовлены из высококачественных материалов, что обуславливает длительный срок их эксплуатации. Катафорезное покрытие корпуса гидравлической части обеспечивает высокую устойчивость к коррозии.
Технические характеристики
| Характеристики | RE1-S ХХ -40(60)* | RE1-S ХХ -80* |
|---|---|---|
| Производительность, м3/ч | 0–4 | |
| Напор, м | 8,0–0 | |
| Потребляемая мощность, P1, Вт | 4,5–80 | |
| Максимальное рабочее давление, бар | 10 | |
| Характеристики электродвигателей | ||
| Тип двигателя | синхронный, с постоянными магнитами | |
| Режим работы электродвигателя | S1 | |
| Скорость вращения вала, об./мин | регулируемая вручную (3 скорости) | |
| Степень защиты | IP42 | IP44 |
| Класс изоляции | TF 110 | |
| Эксплуатационные ограничения | ||
| Температура перекачиваемой жидкости, °C | +5 ... +110 (+5 ... +95)** | 0 ... +110 (0 ... +95)** |
| Температура окружающей среды, °C | 0 ... +40 | -25 ... +53 |
| Относительная влажность, % | до 95 | |
*XX - 25 или 32.
**При температуре окружающей среды +25°С (+40 °С).
Напорные характеристики
Электрические характеристики
| Однофазные | Ток, А | Потребляемая мощность P1, Вт |
| С резьбовым присоединением | 1~ 230В | 1~ 230В |
| RE1S 25-40-130 230 50 | 0.04-0.2 | 4.5-22 |
| RE1S 25-40-180 230 50 | 0.04-0.2 | 4.5-22 |
| RE1S 25-60-130 230 50 | 0.04-0.33 | 4.5-38 |
| RE1S 25-60-180 230 50 | 0.04-0.33 | 4.5-38 |
| RE1S 25-80-130 230 50 | 0.04-0.65 | 3.0-65 |
| RE1S 25-80-180 230 50 | 0.04-0.65 | 3.0-65 |
| RE1S 32-40-180 230 50 | 0.04-0.2 | 4.5-22 |
| RE1S 32-60-180 230 50 | 0.04-0.33 | 4.5-38 |
| RE1S 32-80-180 230 50 | 0.04-0.65 | 3.0-65 |
| RE1S 25-40-130 230 50 OBS | 0.04-0.2 | 4.5-22 |
| RE1S 25-40-180 230 50 OBS | 0.04-0.2 | 4.5-22 |
| RE1S 25-60-130 230 50 OBS | 0.04-0.33 | 4.5-38 |
| RE1S 32-40-180 230 50 OBS | 0.04-0.2 | 4.5-22 |
| RE1S 32-60-180 230 50 OBS | 0.04-0.33 | 4.5-38 |
| RE1S 25-60-180 230 50 OBS | 0.04-0.33 | 4.5-38 |
Конструктивное исполнение
- Центробежный одноступенчатый электронасос с «мокрым» ротором.
- Тип рабочего колеса: закрытое.
- Охлаждение электродвигателя: внутреннее, потоком перекачиваемой жидкости.
- Тип присоединения — резьбовое.
Габаритные размеры
| Модификация | B | H | H1 | L | G | Вес, кг |
|---|---|---|---|---|---|---|
| RE1S 25-40-130 230 50 | 93 | 138 | 112 | 130 | 1 1/2" | 2,12 |
| RE1S 25-40-180 230 50 | 93 | 138 | 112 | 130 | 1 1/2" | 2,12 |
| RE1S 25-60-130 230 50 | 93 | 138 | 112 | 180 | 1 1/2" | 2,27 |
| RE1S 25-60-180 230 50 | 93 | 138 | 112 | 180 | 1 1/2" | 2,27 |
| RE1S 25-80-130 230 50 | 93 | 142 | 112 | 180 | 2" | 2,46 |
| RE1S 25-80-180 230 50 | 93 | 142 | 112 | 180 | 2" | 2,46 |
| RE1S 32-40-180 230 50 | 99 | 130 | 93 | 126 | 1 1/2" | 1,77 |
| RE1S 32-60-180 230 50 | 99 | 180 | 94 | 127 | 1 1/2" | 1,77 |
| RE1S 32-80-180 230 50 | 99 | 180 | 94 | 127 | 2" | 1,89 |
| RE1S 25-40-130 230 50 OBS | 93 | 138 | 112 | 130 | 1 1/2" | 2,12 |
| RE1S 25-40-180 230 50 OBS | 93 | 138 | 112 | 130 | 1 1/2" | 2,12 |
| RE1S 25-60-130 230 50 OBS | 93 | 138 | 112 | 180 | 1 1/2" | 2,27 |
| RE1S 32-40-180 230 50 OBS | 99 | 130 | 93 | 126 | 1 1/2" | 1,77 |
| RE1S 32-60-180 230 50 OBS | 99 | 180 | 94 | 127 | 1 1/2" | 1,77 |
| RE1S 25-60-180 230 50 OBS | 93 | 138 | 112 | 180 | 1 1/2" | 2,27 |
Материалы изготовления
| Конструктивный элемент (деталь) | Материал |
|---|---|
| Корпус насоса | Чугун (катафорезное покрытие) |
| Вал насоса | Керамика |
| Рабочее колесо | Полиамид (РА66) |
| Стакан ротора | Нержавеющая сталь AISI-316 |
| Материалы уплотнений гидравлической части | Эластомеры EPDM |
| Корпус электродвигателя | Алюминий |
| Крепёжные элементы (гайки, шайбы и болты) | Оцинкованная сталь |
Расшифровка типов обозначения
| Обозначение | Расшифровка |
|---|---|
| RE | Серия |
| 1 | Версия (1 - одинарный насос) |
| S | Тип соединения (S - резьбовое) |
| 25 | Номинальный (проходной) диаметр патрубков, мм |
| 40 | Максимальный напор, м х 10 |
| 180 | Монтажная длина, мм |
| 230 | Напряжение питания, В |
| 50 | Частота, Гц |
