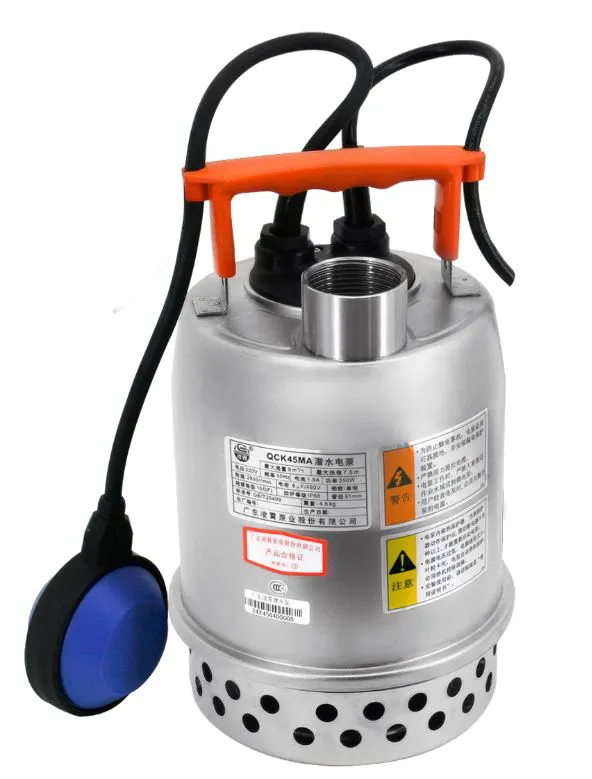

Насосы дренажные Mayer Schwimmbad LX QCK
Дренажный насос Mayer Schwimmbad LX QCK используется в рыбном хозяйстве, для создания водопадов, в системах фильтрации и дренажа, в сельскохозяйственных системах и т. д. Оснащён тепловым предохранителем. Имеет возможность перекачивания воды с содержанием песка и абразивных примесей диаметром до 10 мм. Является незаменимым инструментом в различных областях, где требуется эффективная перекачка воды.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 181806 | QCK45MA |  |
Насос дренажный Mayer LX QCK45MA, 9 м3/ч (H=8 м), 0,25 кВт, 220 В (для грязной воды) | 12 890 | |||
| 181807 | QCK55MA | |
Насос дренажный Mayer LX QCK55MA, 13 м3/ч (H=11 м), 0,37 кВт, 220 В (для грязной воды) | 20 181 | |||
| 181808 | QCK75MA | |
Насос дренажный Mayer LX QCK75MA, 15 м3/ч (H=13 м), 0,55 кВт, 220 В (для грязной воды) | 21 027 | |||
| 181802 | QCK100MA | |
Насос дренажный Mayer LX QCK100MA, 18 м3/ч (H=15 м), 0,75 кВт, 220 В (для грязной воды) | 22 264 | |||
| 181803 | QCK150MA | |
Насос дренажный Mayer LX QCK150MA, 21 м3/ч (H=18 м), 1,1 кВт, 220 В (для грязной воды) | 24 217 | |||
| 181804 | QCK200MA | |
Насос дренажный Mayer LX QCK200MA, 24 м3/ч (H=19 м), 1,5 кВт, 220 В (для грязной воды) | 24 998 | |||
Применяется в системах фильтрации и дренажа. Благодаря своей способности перекачивать воду с содержанием песка и абразивных примесей, он эффективно очищает воду от загрязнений, обеспечивая чистоту и прозрачность воды. Может использоваться для орошения полей и садов, обеспечивая растения необходимым количеством влаги. Его надёжность и долговечность гарантируют бесперебойную работу на протяжении длительного времени.
Важной особенностью насоса является наличие теплового предохранителя, который обеспечивает безопасность его работы. Это позволяет избежать перегрева и повреждения насоса, что продлевает его срок службы и экономит ресурсы.
- Температура воды +50°C
- Глубина погружения - не более 5 м

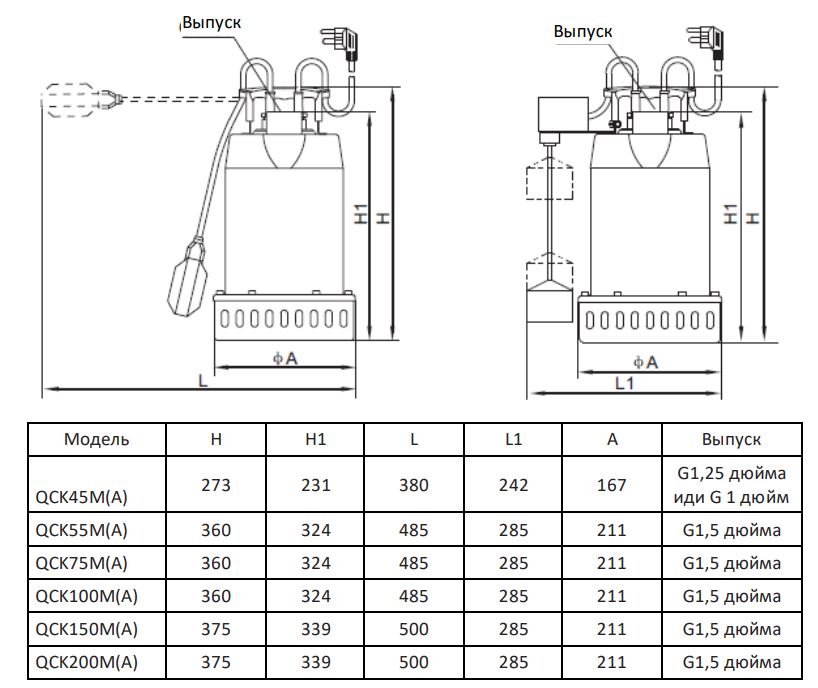

Габаритные размеры
.jpg)
Технические характеристики
| Модель | Мощность, Вт | Максимальный расход, м3/ч | Максимальный напор, м |
|---|---|---|---|
| QSK45M(А) | 250 | 9 | 7,5 |
| QSK55M(А) | 370 | 13 | 11 |
| QSK75M(А) | 550 | 15 | 13,5 |
| QSK100M(А) | 750 | 16,5 | 15 |
| QSK150M(А) | 1100 | 18 | 18 |
| QSK200M(А) | 1500 | 20 | 19 |

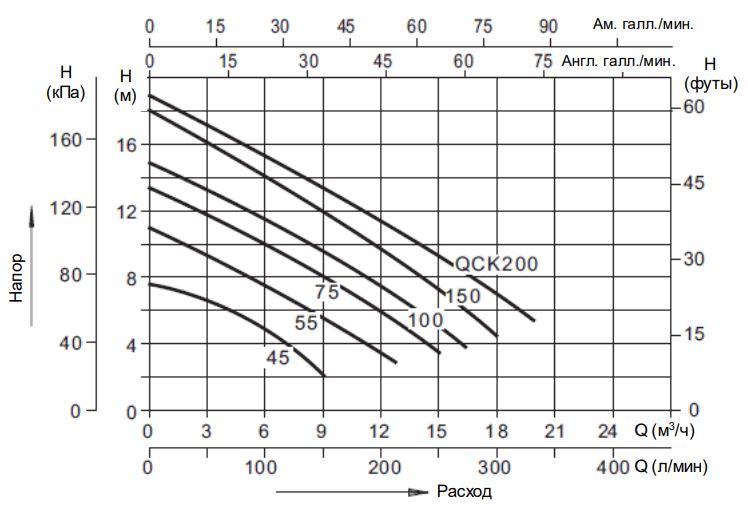

Напорные характеристики
.jpg)

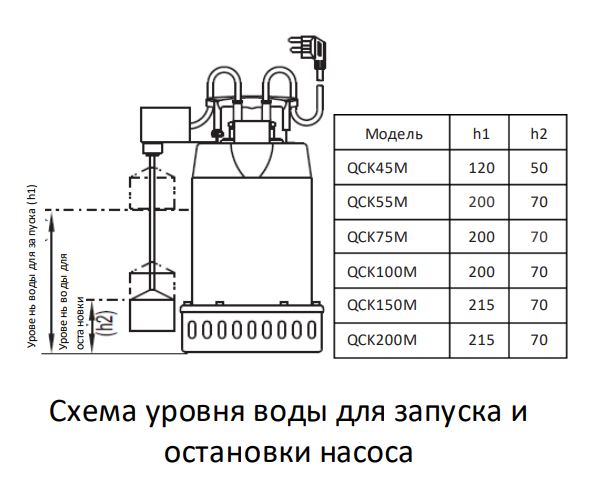

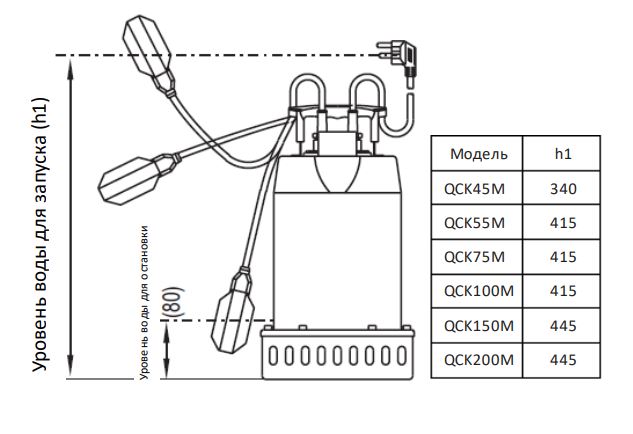

Условия эксплуатации
.jpg)
.jpg)
