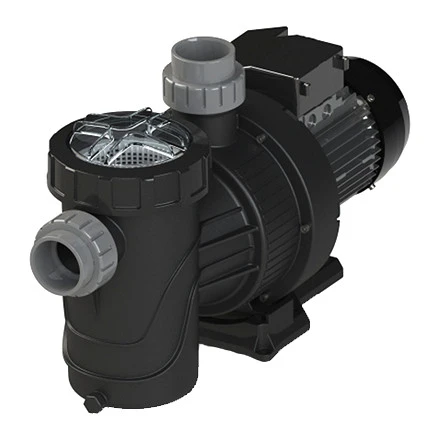

Насосы AstralPool Verdon ES
Фильтр грубой очистки встроен в корпус насоса, чтобы предотвратить попадание посторонних предметов, которые могут вызвать повреждение гидравлических частей насоса. Двигатель насоса адаптирован для работы в условиях высокой температуры и высокой влажности.
Особенности
- Малошумная работа
- Компактные габариты
- Высокое качество материалов
Самовсасывающие насосы "Verdon ES" разработаны и произведены для профессионального использования, обладают высокой надежностью и исключительным соотношением цены и качества. Насос создан простым и удобным в использовании, добиться этого удалось благодаря большому фильтру предварительной очистки.

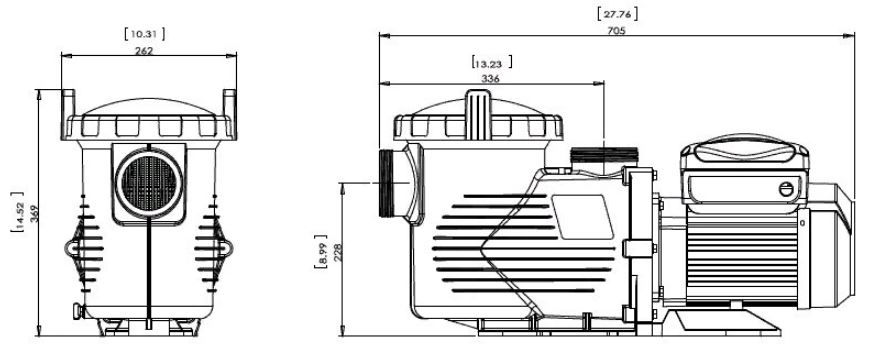

Габаритные размеры
.jpg)

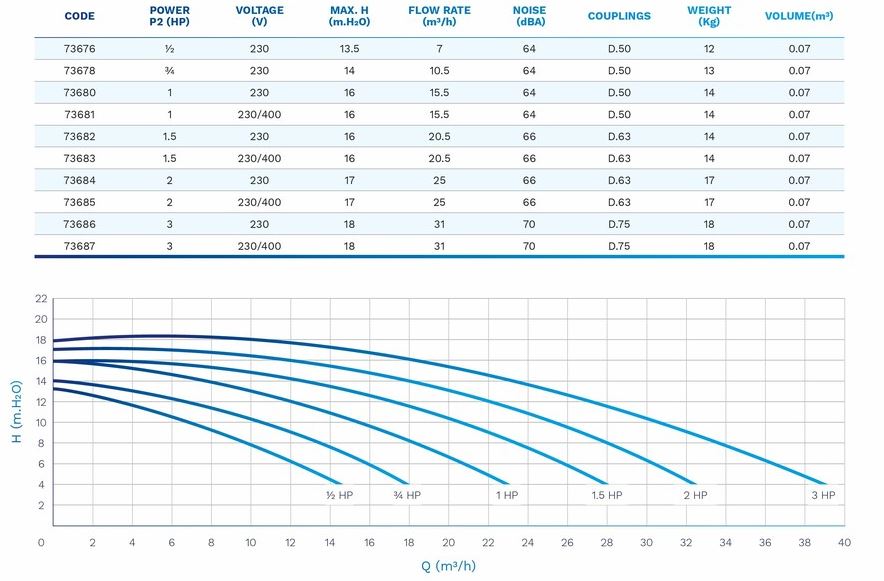

Технические и напорные характеристики
.jpg)

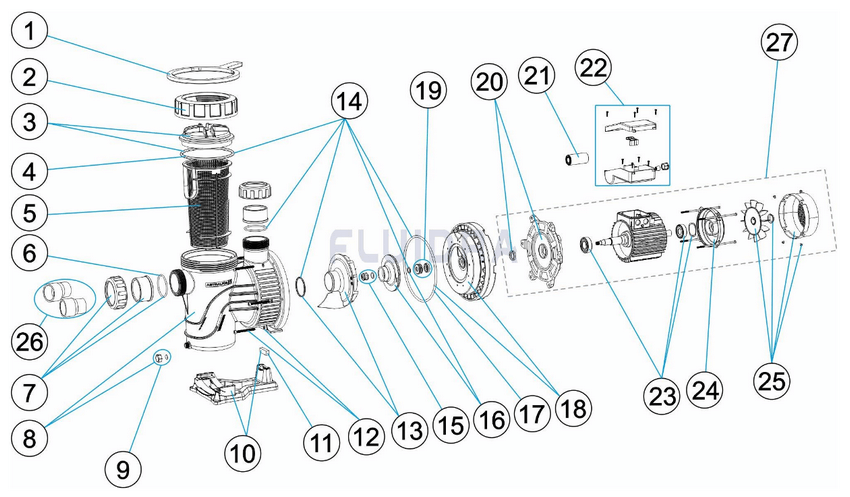

Деталировка насосов
| Поз. | Наименование | 73676 | 73678 | 73680 | 73681 | 73682 |
|---|---|---|---|---|---|---|
| 1 | Ключ для крышки | 4404130103 | ||||
| 2 | Гайка крышки префильтра | 4404130101 | ||||
| 3 | Крышка префильтра | 4405010702 | ||||
| 4 | Уплотнительное кольцо | 4405010178 | ||||
| 5 | Корзина префильтра | 4405010105 | ||||
| 6 | Уплотнительное кольцо | 4405010907 | ||||
| 7 | Соединительные фитинги | 4405011104 | 4405011105 | |||
| 8 | Корпус насоса | 4405010894 | ||||
| 9 | Сливная пробка | 4405010587 | ||||
| 10 | Станина насоса | 4405010895 | 4405010896 | |||
| 11 | Сайлентблок | 4405010898 | 4405010409 | |||
| 12 | Крепеж корпуса | 4405010590 | ||||
| 13 | Диффузор | 4405010115 | 4405010116 | |||
| 14 | Прокладки | 4405010899 | ||||
| 15 | Гайка М 8 уплотнения крыльчатки | - | 4405010134 | |||
| 16 | Крыльчатка | 4405010591 | 4405010593 | 4405010595 | 4405010596 | 4405010597 |
| 17 | Уплотнительное кольцо | 4405010487 | ||||
| 18 | Пластина механического уплотнения | 4405010603 | ||||
| 19 | Сальник | 4405010118 | ||||
| 20 | Передний фланец | 4405010913 | 4405010914 | |||
| 21 | Конденсатор | 4405020121 | 4405020122 | 4405010939 | ||
| 22 | Клеммная коробка в сборе | 4405010941 | 4405012050 | 4405010942 | ||
| 23 | Подшипники двигателя | 4405010135 | 4405010136 | |||
| 24 | Задняя крышка двигателя | 4405010943 | 4405010945 | |||
| 25 | Крышка вентилятора в сборе | 4405010951 | 4405010952 | |||
| 27 | Двигатель | 73676R0475 | 73678R0475 | 73680R0475 | 73681R0475 | 73682R0475 |
| Поз. | Наименование | 73683 | 73684 | 73685 | 73686 | 73687 |
|---|---|---|---|---|---|---|
| 1 | Ключ для крышки | 4404130103 | ||||
| 2 | Гайка крышки префильтра | 4404130101 | ||||
| 3 | Крышка префильтра | 4405010702 | ||||
| 4 | Уплотнительное кольцо | 4405010178 | ||||
| 5 | Корзина префильтра | 4405010105 | ||||
| 6 | Уплотнительное кольцо | 4405010907 | ||||
| 7 | Соединительные фитинги | 4405011105 | ||||
| 8 | Корпус насоса | 4405010894 | ||||
| 9 | Сливная пробка | 4405010587 | ||||
| 10 | Станина насоса | 4405010896 | 4405010897 | 4405010896 | ||
| 11 | Сайлентблок | 4405010409 | 4405010442 | 4405010409 | ||
| 12 | Крепеж корпуса | 4405010590 | ||||
| 13 | Диффузор | 4405010116 | 4405010117 | |||
| 14 | Прокладки | 4405010899 | 4405010900 | |||
| 15 | Гайка М 8 уплотнения крыльчатки | 4405010134 | - | 4405010134 | - | 4405010134 |
| 16 | Крыльчатка | 4405010598 | 4405010599 | 4405010600 | 4405010902 | 4405010904 |
| 17 | Уплотнительное кольцо | 4405010487 | ||||
| 18 | Пластина механического уплотнения | 4405010603 | ||||
| 19 | Сальник | 4405010118 | ||||
| 20 | Передний фланец | 4405010914 | 4405010938 | 4405010914 | ||
| 21 | Конденсатор | 4405010939 | 4405010175 | 4405010940 | ||
| 22 | Клеммная коробка в сборе | 4405010942 | 4405012051 | - | 4405012051 | |
| 23 | Подшипники двигателя | 4405010136 | 4405010171 | 4405010136 | ||
| 24 | Задняя крышка двигателя | 4405010945 | 4405010948 | 4405010945 | ||
| 25 | Крышка вентилятора в сборе | 4405010952 | 4405010957 | 4405010952 | ||
| 26 | Соединительные фитинги | - | 4405010717 | |||
| 27 | Двигатель | 73683R0475 | 73684R0475 | 73685R0475 | 73686R0475 | 73687R0475 |
