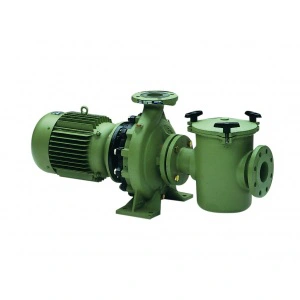

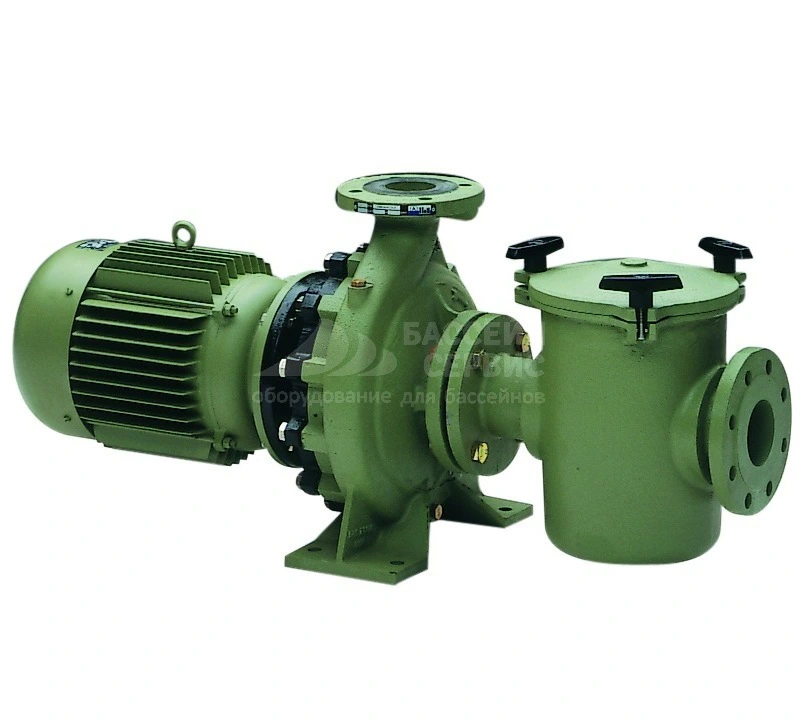

Насосы Astralpool Aral C-1500

Высокопроизводительный центробежный насос AstralPool Aral C-1500 имеет префильтр со встроенной корзиной из нержавеющей стали. У насоса чугунный литой корпус. Вал так же изготовлен из нержавеющей стали c бронзовым покрытием.

  • Литые турбины и корпус
  • Механическое уплотнение
  • Защита двигателя IP54
КодАртикулФотоИнфоСклад  Цена, ₽  Купить
105041 01208 Насос центробежный AstralPool Aral C-1500 с префильтром, 50 м3/ч, 10 м вод. ст., 2,2 кВт, 230/400 В, 50 Гц, чугун461 767
%
– +
105043 01210 Насос центробежный AstralPool Aral C-1500 с префильтром, 68 м3/ч, 10 м вод. ст., 3 кВт, 400/690 В, 50 Гц, чугун526 293
%
– +
105045 01212 Насос центробежный AstralPool Aral C-1500 с префильтром, 88 м3/ч, 10 м вод. ст., 4 кВт, 400/690 В, 50 Гц, чугун701 546
%
– +
105049 01216 Насос центробежный AstralPool Aral C-1500 с префильтром, 115 м3/ч, 10 м вод. ст., 5,5 кВт, 400/690 В, 50 Гц, чугун784 144
%
– +
105051 01218 Насос центробежный AstralPool Aral C-1500 с префильтром, 150 м3/ч, 10 м вод. ст., 7,5 кВт, 400/690 В, 50 Гц, чугун810 991
%
– +
105053 01220 Насос центробежный AstralPool Aral C-1500 с префильтром, 192 м3/ч, 10 м вод. ст., 9,2 кВт, 400/690 В, 50 Гц, чугун1 014 523
%
– +
105055 01222 Насос центробежный AstralPool Aral C-1500 с префильтром, 200 м3/ч, 10 м вод. ст., 11 кВт, 400/690 В, 50 Гц, чугун1 346 602
%
– +
105057 01224 Насос центробежный AstralPool Aral C-1500 с префильтром, 240 м3/ч, 10 м вод. ст., 15 кВт, 400/690 В, 50 Гц, чугун1 663 003
%
– +
105059 01226 Насос центробежный AstralPool Aral C-1500 с префильтром, 275 м3/ч, 10 м вод. ст., 18,4 кВт, 400/690 В, 50 Гц, чугун2 308 056
%
– +

Технические характеристики

Артикул Мощность, ​кВт Производительность, м3/час (при напоре 10м) Напряжение, ​В Вес, ​кг
01208 2.2 50 220/380 107
01209 3 68 220/380 115
01210 3 68 380/660 115
01211 4 88 220/380 142
01212 4 88 380/660 142
01213 5.5 108 220/380 163
01214 5.5 108 380/660 163
01215 5.5 115 220/380 170
01216 5.5 115 380/660 170
01217 7.5 150 220/380 179
01218 7.5 150 380/660 179
01219 9.2 192 220/380 215
01220 9.2 192 380/660 215
01221 11 200 220/380 245
01222 11 200 380/660 245
01223 15 240 220/380 255
01224 15 240 380/660 255
01225 18.4 275 220/380 255
01226 18.4 275 380/660 255

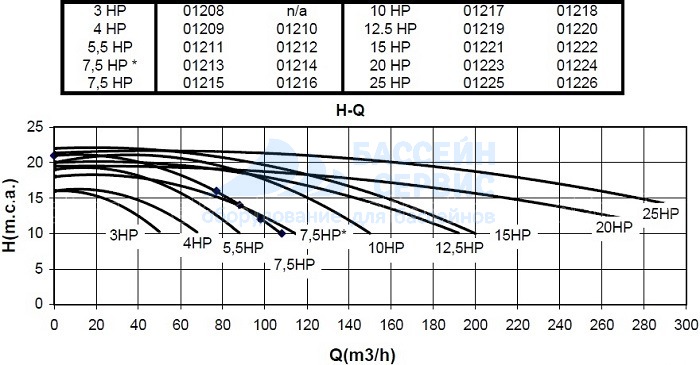

Напорные характеристики

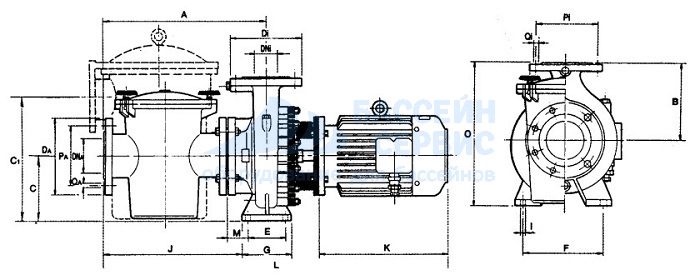

Габаритные размеры

Артикул

 Всасывающие соединения Выпускные соединения
DA (мм) DNA PA (мм) QA Di (мм) DNi Pi (мм) QA
N° ∅ (мм) N° ∅ (мм)
01208 185 65-2 1/2" 145 8 18 165 50-2" 125 4 360
01209 200 80-3" 160 8 18 185 65-2 1/2" 145 4 405
01210
01211 200 80-3" 160 8 18 185 65-2 1/2" 145 4 449
01212
01213 200 80-3" 160 8 18 185 65-2 1/2" 145 4 18
01214
01215 220 100-4" 180 8 18 200 80-3" 160 8 18
01216
01217 220 100-4" 180 8 18 200 80-3" 160 8 18
01218
01219 250 125-5" 210 8 18 220 100-4" 180 8 18
01220
01221 250 125-5" 210 8 18 220 100-4" 180 8 18
01222
01223 285 150-6" 240 8 22 250 125-5" 210 8 18
01224
01225 285 150-6" 240 8 22 250 125-5" 210 8 18
01226

Артикул

 Размеры (мм)
A B C C1 E F G I J K L M O
01208 482 200 160 - 70 212 100 14 432 270 880 94 360
01209 482 225 180 - 95 250 125 14 419 310 880 50 405
01210
01211 484 253 196 - 120 280 162 18 403 333 967 34 449
01212
01213 484 253 196 - 120 280 162 18 403 410 1044 39 449
01214
01215 514 282 193 - 120 315 162 18 433 410 1072 69 486
01216
01217 514 282 193 - 120 315 162 18 433 450 1112 69 486
01218
01219 522 280 224 - 120 315 162 18 441 450 1128 77 504
01220
01221 522 280 224 - 120 315 162 18 441 490 1188 77 504
01222
01223 747 356 255 507 120 315 158 18 668 520 1438 87 611
01224
01225 747 356 255 507 120 315 158 18 668 555 1473 87 611
01226

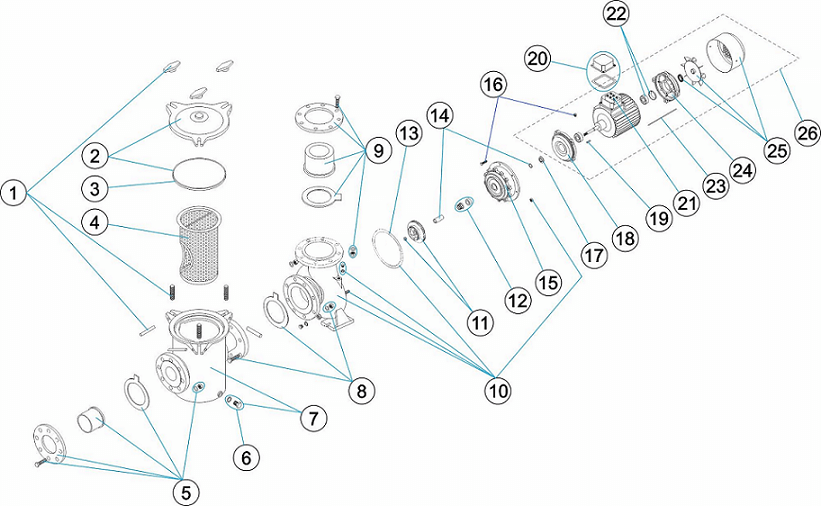

Деталировка насоса 01208

Поз. Наименование 01208
1 Крепление крышки префильтра 4405020201
2 Крышка префильтра с резинкой 4405020202
3 Уплотнительное кольцо крышки d= 232 x 8 мм 4405020255
4 Корзина префильтра 4405020203
5 Фитинг соединительный 4405020301
6 Болт (бронза) крышки префильтра 4405020232
7 Префильтр 4405020304
8 Крепёжный комплект префильтра 4405020305
9 Фитинг соединительный 4405020302
10 Корпус насоса 4405020306
11 Крыльчатка 4405020307
4405020023
4405050019
12 Сальник 4405020308
13 Уплотнение кольцо корпуса 224 x 212 x 0,5 мм 4405020324
14 Муфта защиты вала 4405020439
15 Суппорт электродвигателя 4405020309
16 Винты суппорта 4405020310
17 Шайба дефлектора 24 х 50 х 6 мм 4405010374
18 Передняя крышка 4405020000
19 Штифт вала ротора 4405020314
20 Соединительная коробка 4405020247
21 Клеммник (т.100-112) 4405020009
22 Подшипник 4405020239
23 Шпильки электродвигателя 4405020250
24 Задняя крышка электродвигателя 4405020242
25 Вентилятор охлаждения с защитной крышкой 4405020245
26 Электродвигатель 01208R0200IE2

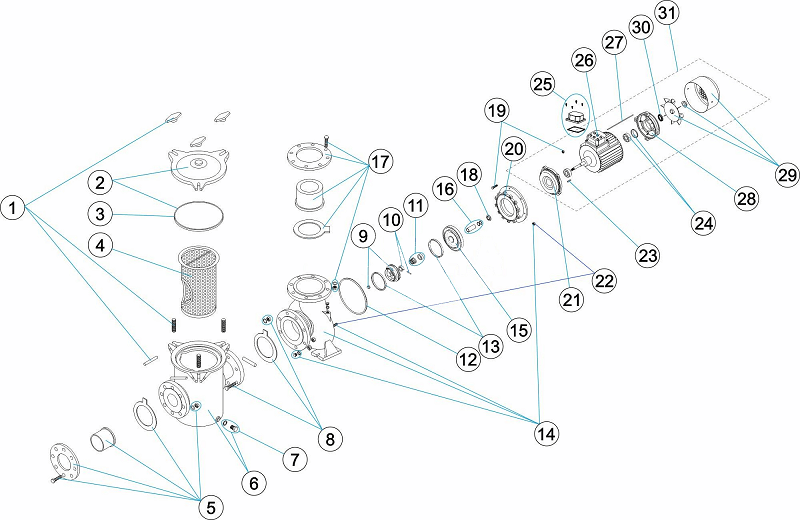

Деталировка насосов 01210-01222

Поз. Наименование 01210 01212 01216 01218 01220 01222
1 Крепление крышки префильтра 4405020201
2 Крышка префильтра с резинкой 4405020202
3 Уплотнительное кольцо крышки d= 232 x 8 мм 4405020255
4 Корзина префильтра 4405020203
5 Фитинг соединительный 4405020257 4405020258 4405020259
6 Префильтр 4405020404 4405020205 4405020207
7 Болт (бронза) крышки префильтра 4405020232
8 Крепёжный комплект префильтра 4405020208 4405020209 4405020210
9 Крыльчатка  4405020414 4405020415 4405020417 4405020418 4405020419 4405020420
4405020001 4405020002 4405020004 4405020005 4405020006 4405020007
Крыльчатка (бронза) 4405050000 4405050002 4405050003 4405050006 4405050008 4405050009
4405050001 4405050004 4405050007
10 Расширительное кольцо 4405020423 4405020512
11 Сальник 4405020308 4405020511
12 Уплотнение кольцо корпуса 224 x 212 x 0,5 мм 4405020324 4405020405
13 Центральное кольцо - 4405020425
14 Корпус насоса 4405020410 4405020411 4405020412 4405020412
15 Крышка корпуса насоса  4405020426 4405020427 4405020515
16 Муфта защиты вала   4405020439 4405020440
17 Фитинг соединительный 4405020301 4405020257 4405020258
18 Шайба дефлектора  4405010374 4405020008
19 Болты корпуса 4405020432 4405020518
20 Корпус насоса 4405020229 4405020430 4405020517
21 Передняя крышка электродвигателя 4405020253 4405020403 4405020254 4405020531
22 Винты крепления задней крышки 4405020311 4405020519
23 Штифт вала ротора 4405020314
24 Подшипник 4405020239 4405020442 4405020240 4405020522
25 Соединительная коробка 4405020247 4405020249 4405020527
26 Клеммник 4405020009 4405010686 4405010685
27 Шпильки электродвигателя 4405020250 4405020457 4405020251 4405020529
28 Задняя крышка электродвигателя 4405020242 4405020446 4405020243 4405020523
29 Вентилятор охлаждения с защитной крышкой 4405020245 4405020450 4405020246 4405020525
30 Прокладка между пропеллером и крышкой электродвигателя - 4405010387 4405020544
31 Электродвигатель 01210R0200IE2 01212R0200IE2 01214R0200IE2 01218R0200IE2 01220R0200IE2 01222R0200IE2

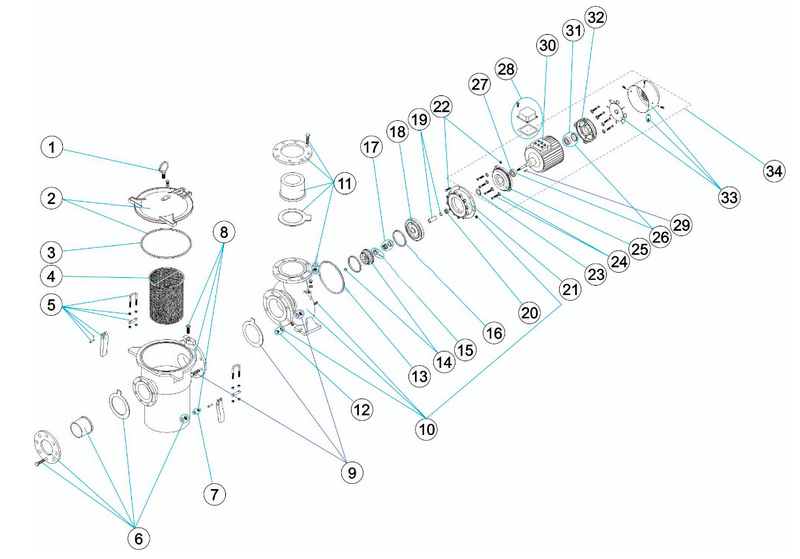

Деталировка насосов 01224-01226



Поз. Наименование 01224 01226
1 Крепление крышки префильтра 4405020501
2 Крышка префильтра с резинкой 4405020503
3 Уплотнительное кольцо крышки  4405020535
4 Корзина префильтра 4405020504
5 Крепление префильтра 4405020505
6 Фитинг соединительный 4405020533
7 Болт (бронза) крышки префильтра 4405020507
8 Корпус префильтра 4405020506
9 Крепёжный комплект префильтра 4405020534
10 Корпус насоса 4405020508
11 Фитинг соединительный  4405020259
12 Болт (бронза) крышки префильтра  4405020232
13 Уплотнение кольцо корпуса 277 х 262 х 0,5 мм  4405020405
14 Крыльчатка 4405020509 4405020510
4405020022 4405020021
4405050017 4405050018
15 Расширительное кольцо 4405020537
16 Регулировочное кольцо 4405020513
17 Сальник насоса 4405020511
18 Крышка корпуса насоса  4405020514
19 Муфта защиты вала 4405020440
20 Шайба дефлектора 4405020008
21 Корпус для насоса 4405020517
22 Болты корпуса 4405020518
23 Уплотнение кольцо корпуса 4405020544
24 Винты электродвигателя 4405020520 4405020546
25 Передняя крышка электродвигателя 4405020531 4405020547
26 Подшипник 4405010391 -
27 Передний подшипник - 4405020543
28 Соединительная коробка 4405020527 4405020539
29 Штифт вала ротора 4405020314
30 Клеммник 4405010685 4405020024
31 Подшипник задний для насосов - 4405020542
32 Задняя крышка электродвигателя 4405020523 4405020538
33 Винты электродвигателя 4405020545 4405020546
34 Вентилятор охлаждения с защитной крышкой 4405020525 4405020541
35 Электродвигатель 01224R0200IE2 01226R0200IE2
