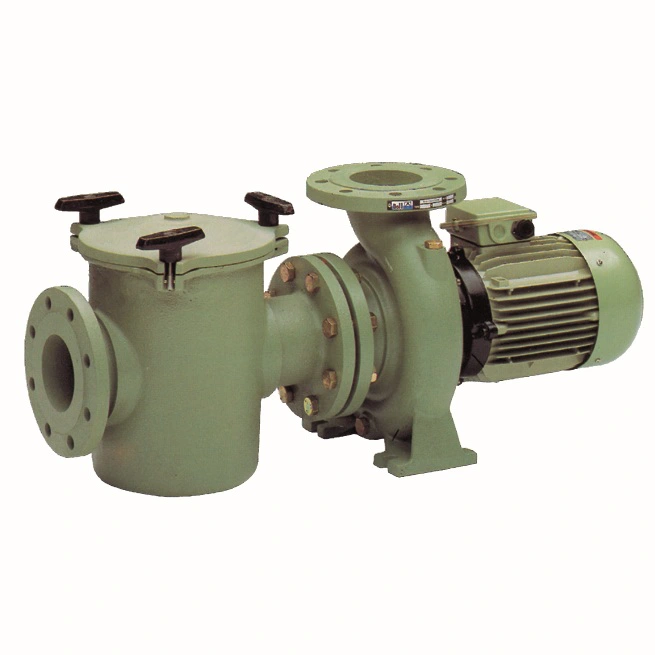

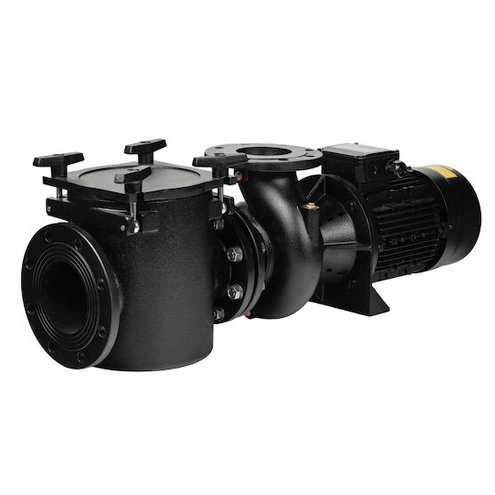

Насосы Astralpool Aral C-3000

Высокопроизводительный центробежный насос AstralPool Aral C-3000 имеет префильтр со встроенной корзиной из нержавеющей стали марки AISI-304. У насоса чугунный литой корпус. Вал выполнен из нержавеющей стали марки AISI-316 c бронзовым покрытием.

  • Литые турбины и корпус
  • Механическое уплотнение
  • Защита двигателя IP55
  • Префильтр ёмкостью 11 литров
  • Внутренняя температура может достигать 155°C
КодАртикулФотоИнфоСклад  Цена, ₽  Купить
105026 01193 Насос центробежный AstralPool Aral C-3000 с префильтром, 54 м3/ч, 10 м вод. ст., 2,2 кВт, 230/400 В, 50 Гц, чугун391 047
%
– +
105028 01195 Насос центробежный AstralPool Aral C-3000 с префильтром, 61 м3/ч, 10 м вод. ст., 2,95 кВт, 400/690 В, 50 Гц, чугун438 303
%
– +
105030 01197 Насос центробежный AstralPool Aral C-3000 с префильтром, 72 м3/ч, 10 м вод. ст., 4 кВт, 400/690 В, 50 Гц, чугун520 631
%
– +
105032 01199 Насос центробежный AstralPool Aral C-3000 с префильтром, 89 м3/ч, 10 м вод. ст., 4 кВт, 400/690 В, 50 Гц, чугун520 621
%
– +
105034 01201 Насос центробежный AstralPool Aral C-3000 с префильтром, 115 м3/ч, 10 м вод. ст., 5,5 кВт, 400/690 В, 50 Гц, чугун622 606
%
– +
105036 01203 Насос центробежный AstralPool Aral C-3000 с префильтром, 140 м3/ч, 10 м вод. ст., 7,5 кВт, 400/690 В, 50 Гц, чугун656 686
%
– +
105038 01205 Насос центробежный AstralPool Aral C-3000 с префильтром, 158 м3/ч, 10 м вод. ст., 8,7 кВт, 400/690 В, 50 Гц, чугун697 927
%
– +
105040 01207 Насос центробежный AstralPool Aral C-3000 с префильтром, 190 м3/ч, 10 м вод. ст., 11,04 кВт, 400/690 В, 50 Гц, чугун772 110
%
– +
144204 01194 Насос центробежный AstralPool Aral C-3000 с префильтром, 57 м3/ч, 10 м вод. ст., 2,95 кВт, 230/400 В, 50 Гц, чугун303 463
%
– +

Технические характеристики

Артикул Мощность, ​кВт Производительность, м3/час (при напоре 10м) Напряжение, ​В Вес, ​кг
01193 2.2 54 230/400 71
01194 2.95 61 230/400 74
01195 2.95 61 400/690 74
01196 4 72 230/400 80
01197 4 72 400/690 80
01198 4 89 230/400 89
01199 4 89 400/690 89
01200 5.5 115 230/400 113
01201 5.5 115 400/690 113
01202 7.5 140 230/400 115
01203 7.5 140 400/690 115
01204 8.7 158 230/400 115
01205 8.7 158 400/690 115
01206 11.04 190 230/400 121
01207 11.04 190 400/690 121

Напорные характеристики

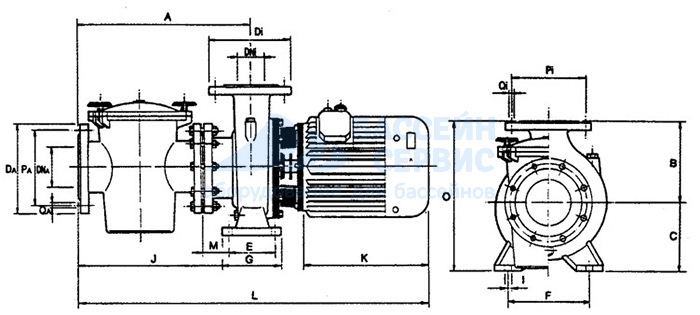

Габаритные размеры

Артикул

 Всасывающие соединения Выпускные соединения
DA (мм) DNA PA (мм) QA Di (мм) DNi Pi (мм) QA
N° ∅ (мм) N° ∅ (мм)
01193 200 80-3" 160 8 18 200 80-3" 160 8 18
01194 200 80-3" 160 8 18 200 80-3" 160 8 18
01195
01196 200 80-3" 160 8 18 200 80-3" 160 8 18
01197
01198 220 100-4" 180 8 18 185 100-4" 180 8 18
01199
01200 220 100-4" 180 8 18 200 100-4" 180 8 18
01201
01202 220 100-4" 180 8 18 200 100-4" 180 8 18
01203
01204 250 125-5" 210 8 18 220 100-4" 210 8 18
01205
01206 250 125-5" 210 8 18 250 125-5" 210 8 18
01207

Артикул

 Размеры (мм)
A B C E F G I J K L M O
01193 485 180 160 70 212 100 14 435 245 888 65 340
01194 485 180 160 70 212 100 14 435 245 888 65 340
01195
01196 485 180 160 70 212 100 14 435 273 920 65 340
01197
01198 487 205 160 95 187 125 14 425 273 940 55 365
01198
01200 487 205 160 95 187 125 14 425 315 976 55 365
01201
01202 487 205 160 95 187 125 14 425 315 976 55 365
01203
01204 487 205 160 95 187 125 14 425 355 1016 55 365
01205
01206 517 233 181 95 187 125 14 455 355 1029 70 365
01207

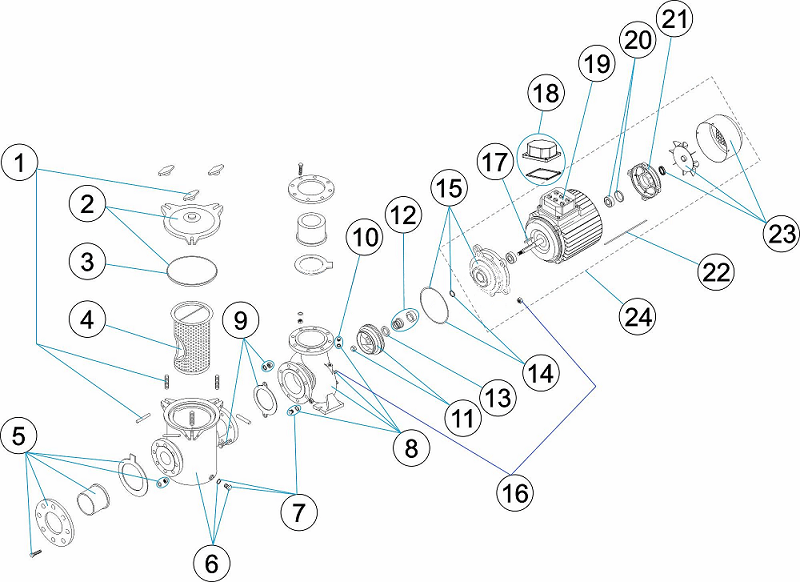

Деталировка насосов

Поз. Наименование 01193 01195 01197 01199
1 Крепление крышки префильтра 4405020201
2 Крышка префильтра с резинкой 4405020202
3 Уплотнительное кольцо крышки d= 232 x 8 мм 4405020255
4 Корзина префильтра 4405020203
5 Фитинг соединительный 4405020257 4405020258
6 Префильтр 4405020404 4405020205
7 Заглушка дренажа 4405020231 4405020230
8 Корпус насоса 4405020211 4405020212
9 Крепёжный комплект префильтра 4405020208 4405020209
10 Болт (бронза) крышки префильтра 4405020507
11 Крыльчатка 4405020214 4405020217 4405020216 4405020217
4405020216 4405020011 4405020010 4405020011
4405050114 4405050117 4405050116 4405050117
4405050013 4405050010 4405050015 4405050010
12 Сальник 4405020222
13 Шайба 4405020256 -
14 Уплотнение фланца 4405020233
15 Суппорт электродвигателя 4405020224 4405020225 4405020226
16 Винты крепления задней крышки 4405020229
17 Штифт вала ротора 4405020236
18 Соединительная коробка 4405020247
19 Клеммник 4405020014 4405020009
20 Подшипник 4405020238 4405020239
21 Задняя крышка электродвигателя 4405020241 4405020242
Задняя крышка (T.90) 4405020260
Задняя крышка (длинная) 4405020026
22 Шпильки электродвигателя 4405020320 4405020250
23 Вентилятор охлаждения с защитной крышкой 4405020025 4405020245
4405020027
4405020244
24 Электродвигатель 01193R3200IE2 01195R3200IE2 01197R0200IE2 01199R0200IE2



Поз. Наименование 01201 01203 01205 01207
1 Крепление крышки префильтра 4405020201
2 Крышка префильтра с резинкой 4405020202
3 Уплотнительное кольцо крышки d= 232 x 8 мм 4405020255
4 Корзина префильтра 4405020203
5 Фитинг соединительный 4405020258 4405020259
6 Префильтр 4405020205 4405020206 4405020207
7 Заглушка дренажа 4405020230
8 Корпус насоса 4405020212 4405020213
9 Крепёжный комплект префильтра 4405020209 4405020210
10 Болт (бронза) крышки префильтра 4405020507
11 Крыльчатка 4405020218 4405020219 4405020220 4405020221
4405020012 4405020013 4405020219 4405020220
4405050118 4405050119 4405050120 4405050121
4405050011 4405050012 4405050119 4405050120
12 Сальник 4405020223
14 Уплотнение фланца 4405020234 4405020235
15 Суппорт электродвигателя 4405020227 4405020228
16 Винты крепления задней крышки 4405020229
17 Штифт вала ротора 4405020237
18 Соединительная коробка 4405020249
19 Клеммник 4405010686
20 Подшипник 4405020240
21 Задняя крышка электродвигателя 4405020243
22 Шпильки электродвигателя 4405020251
23 Вентилятор охлаждения с защитной крышкой 4405020245
4405020246
24 Электродвигатель 01201R0200IE2 01203R0200IE2 01205R0200IE2 01207R0200IE2
